带瞄准镜手持光学瞄准发射装置结构设计

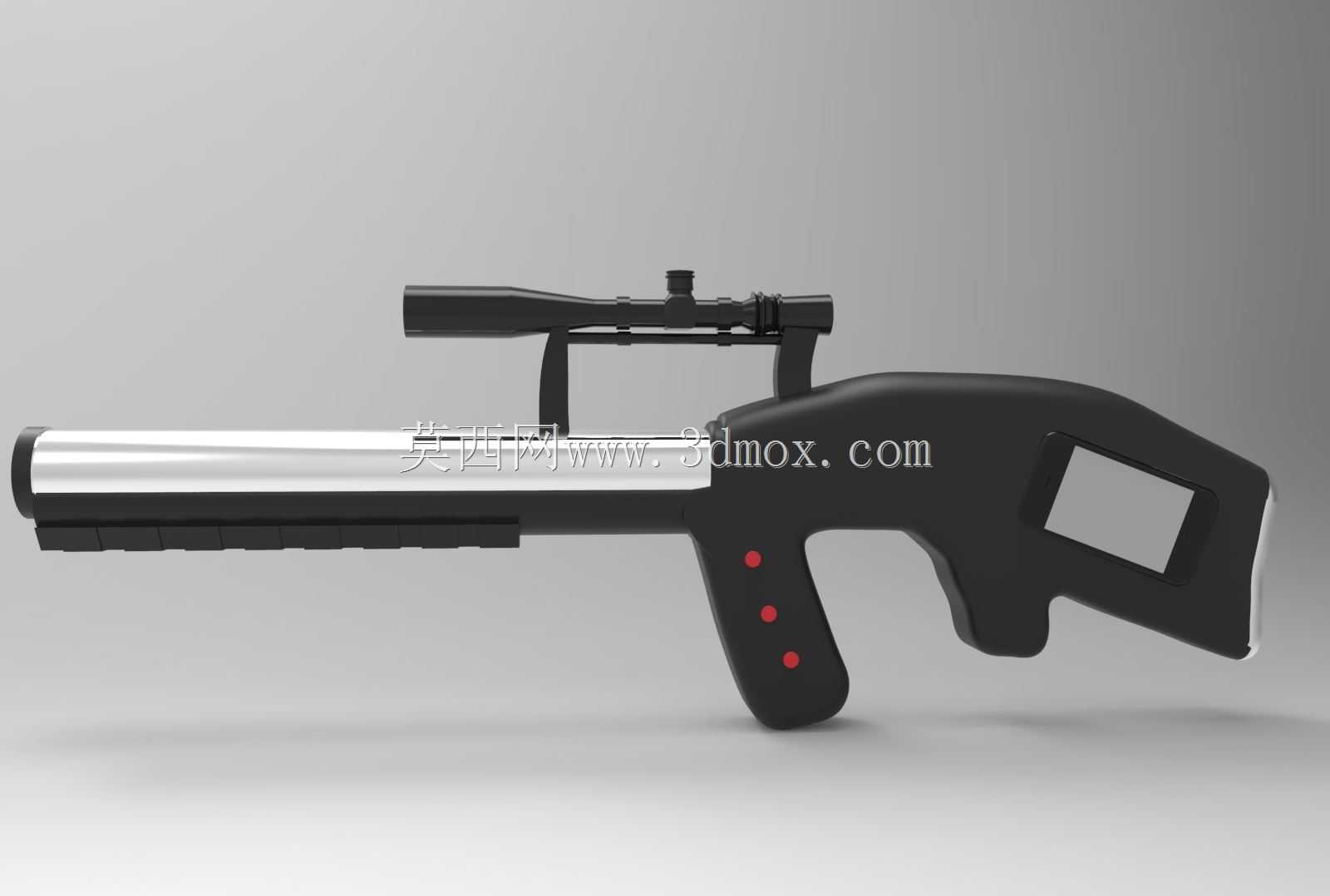

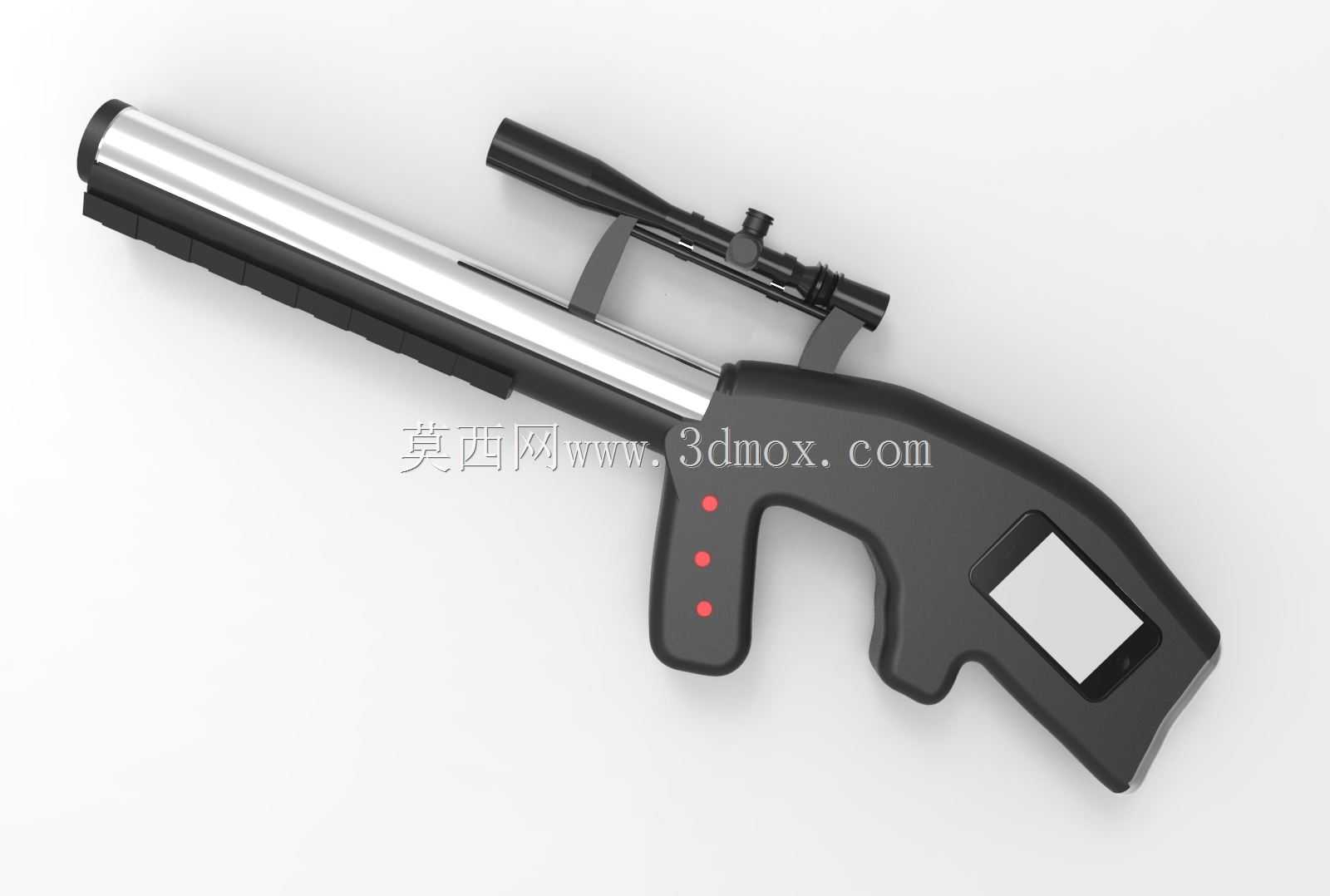

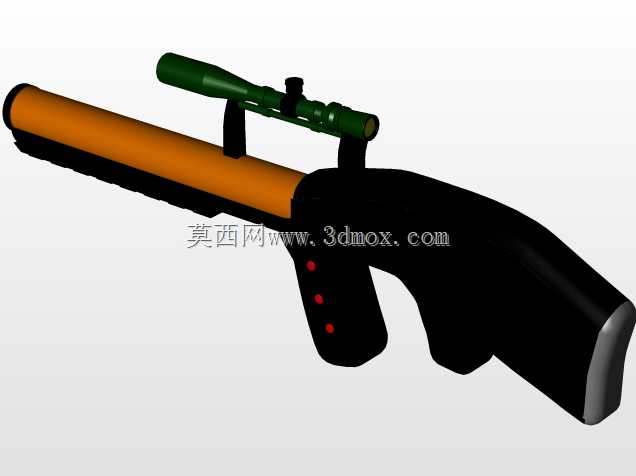

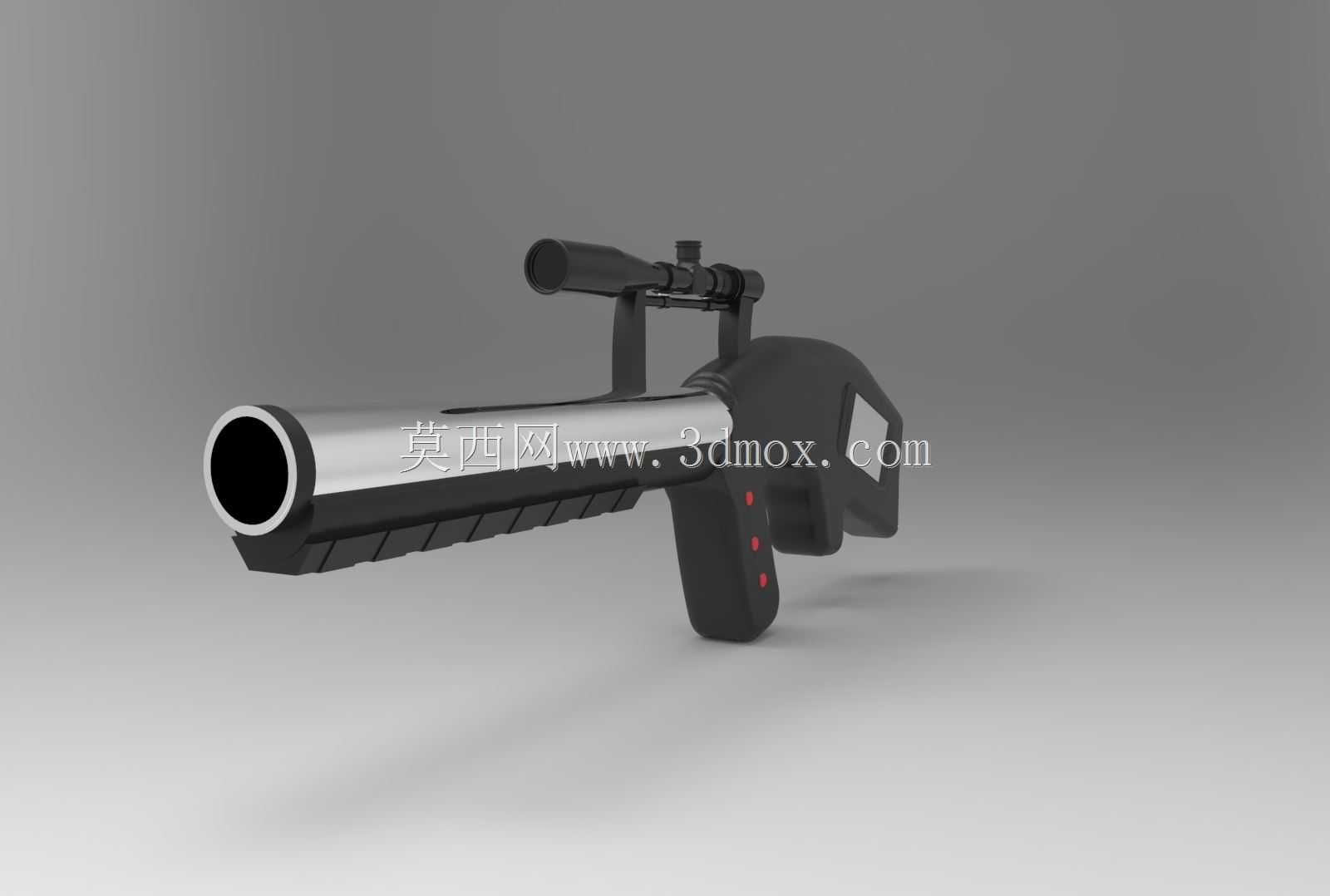

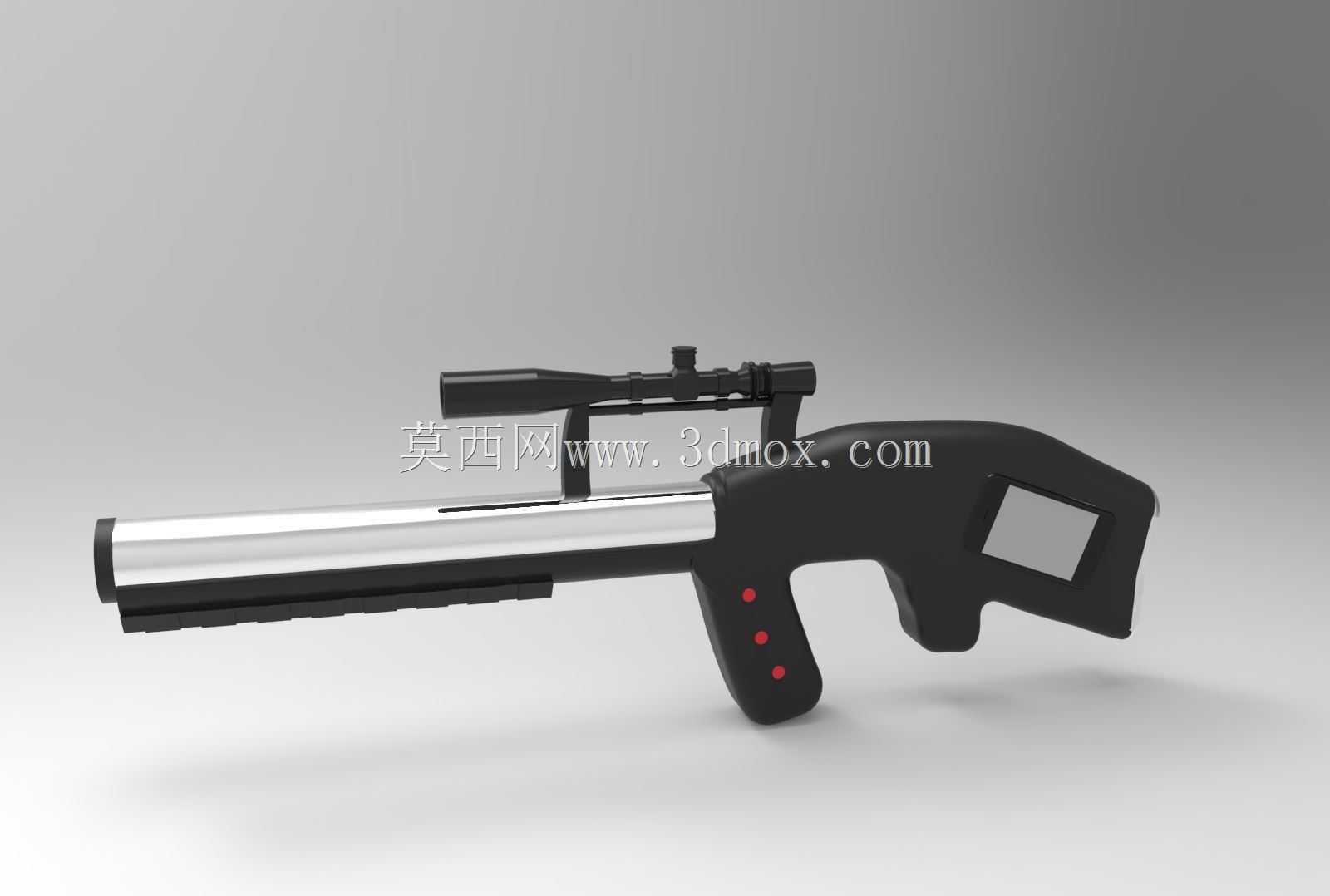

这款手持光学瞄准类设备的结构设计，核心围绕单人手持操作的人机工程需求展开，整体采用枪式握持布局，主发射管为长直圆柱构型，沿设备轴向布置，管身通过两处支撑结构与下方握持主体刚性连接，保证长管结构在使用过程中的形变量控制在允许范围内，避免因管身形变影响瞄准基线的一致性。设备顶部搭载的望远式瞄准镜通过快拆式镜桥固定在发射管上方，镜身可沿俯仰方向微调，适配不同距离的瞄准校准需求，瞄准镜的目镜位置与握持状态下人眼的自然落点完全匹配，无需刻意调整头部姿态即可完成瞄准动作，降低长时间操作的疲劳感。

握持部分采用符合人体掌型的曲面造型，握把处设置的三处红色标识点对应内部的功能触发按键，按键的按压力度设置在15-20N区间，既避免误触，也能保证触发时的反馈清晰，握把与发射管之间的夹角设置为112度，适配大多数成年使用者的握持角度，手腕无需过度弯折即可保持稳定的持握姿态。设备尾部的矩形内嵌区域为功能显示模块，可实时反馈设备的工作状态参数，模块采用下沉式安装设计，表面与握持主体外壳齐平，避免突出结构在使用过程中发生磕碰损坏。

从应用场景来看，这类结构可适配非致命性发射、光学信号发射、训练模拟器材等多个领域，设计过程中充分考虑了手持设备的重量平衡，将配重集中在握把与发射管衔接的重心位置，单手握持时不会出现前端下坠或后端上翘的情况，长时间持握的负重感更低。结构设计上所有外露棱边均做了R2-R3的圆角过渡处理，避免尖锐边角在操作过程中造成划伤，外壳采用分体式拼接结构，各部件通过卡扣与内六角螺丝连接，拆装维护时无需特殊工具即可完成外壳拆分，方便内部元器件的检修更换。发射管与主体的连接部位设置了减震缓冲结构，可抵消发射动作产生的后坐力，降低后坐力对握持稳定性的影响，同时避免震动传导至瞄准镜导致校准偏移。瞄准镜的镜桥位置预留了通用附件安装槽，可根据使用需求加装战术灯、激光指示器等扩展配件，提升设备的场景适配能力。整体结构的尺寸边界控制在总长420mm、总高180mm范围内，收纳时可放入常规尺寸的工具包中，便携性满足户外移动使用的需求，各活动部件的配合间隙控制在0.1mm以内，既保证动作顺畅，也避免间隙过大导致的杂物进入内部结构。
