扳机安全弹簧组件结构设计

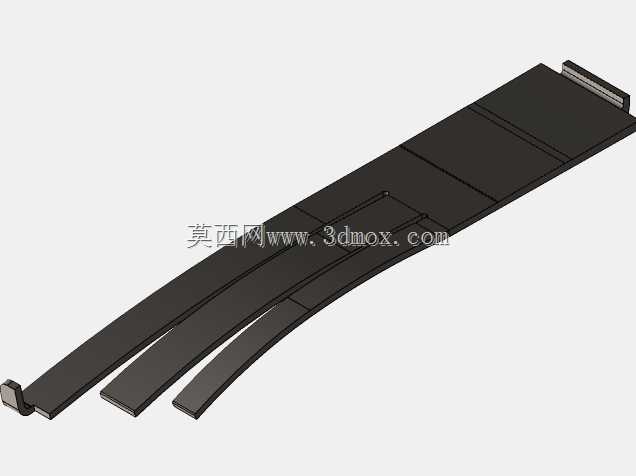

这款板簧式安全弹簧主要应用在击发机构的安全联锁环节，承担触发前的位置锁定、击发后的复位回弹功能，是保障机构动作可靠性的核心弹性零件。从结构形态来看，采用三层不等长变曲率板片叠加的设计思路，最外侧板片长度最长，向内两层板片长度依次递减，每片板片的曲率随长度变化做了差异化匹配，避免多片板片在受压形变时出现干涉卡滞，同时能让整体弹力输出更线性，不会出现受力陡增或骤降的情况。板片端部做了包边压合处理，一端设置带限位凸台的卡接结构，另一端做了平直的安装定位面，安装时无需额外的紧固件辅助，直接卡入预设的安装槽位即可完成固定，凸台结构能抵消弹簧回弹时的轴向窜动，避免长期使用后出现移位失效。设计过程中重点考量了安装边界的适配性，整体厚度控制在多片叠加后不超过安装槽的预留间隙，板片宽度匹配槽内导向筋的间距，弯曲形变的最大行程刚好对应扳机从锁定位置到击发位置的行程差，既不会因为行程不足导致扳机扣动卡涩，也不会因为行程过大导致弹簧过度形变出现塑性变形。在实际工况中，这类弹簧需要承受高频次的往复弯曲载荷，板片之间的接触面做了微圆弧过渡处理，减少反复形变时的接触磨损，同时叠加结构的设计让单片板片的受力载荷被拆分，相比单片式板簧，抗疲劳寿命能提升数倍，即使在高频次击发的使用场景下，也能长期保持弹力稳定，不会出现弹力衰减导致的安全锁失效问题。安装时需要注意对齐端部的定位凸台，确保每一层板片都能在导向槽内自由滑动，不能有偏斜卡滞，否则会导致扳机扣力不均匀，甚至出现安全锁无法正常复位的故障。这类板簧结构相比螺旋弹簧，在狭小的安装空间内可以获得更大的弹力输出，同时占用的垂直空间更小，非常适合在结构紧凑的击发机构内部布置，不需要额外预留弹簧伸缩的轴向空间，能有效缩减整体机构的体积。
