紧凑型手持发射装置结构设计方案

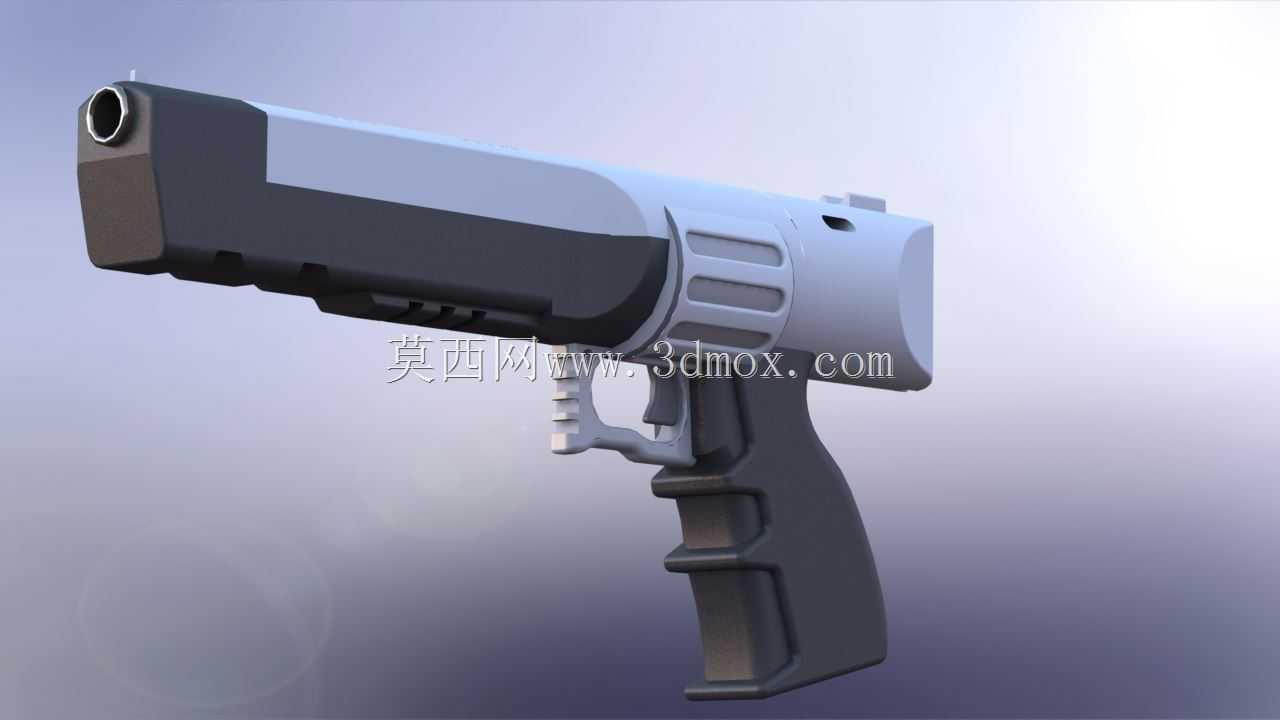

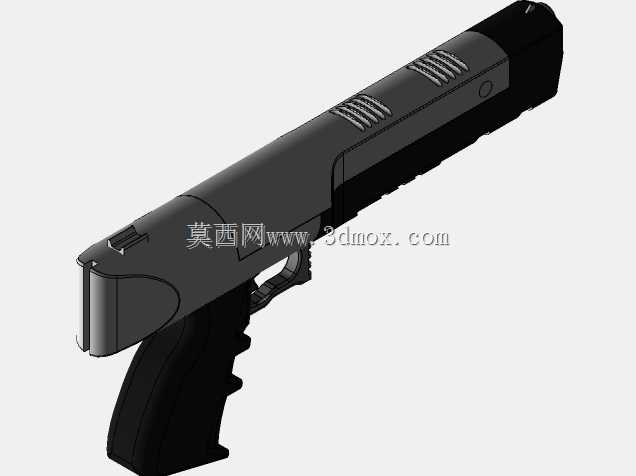

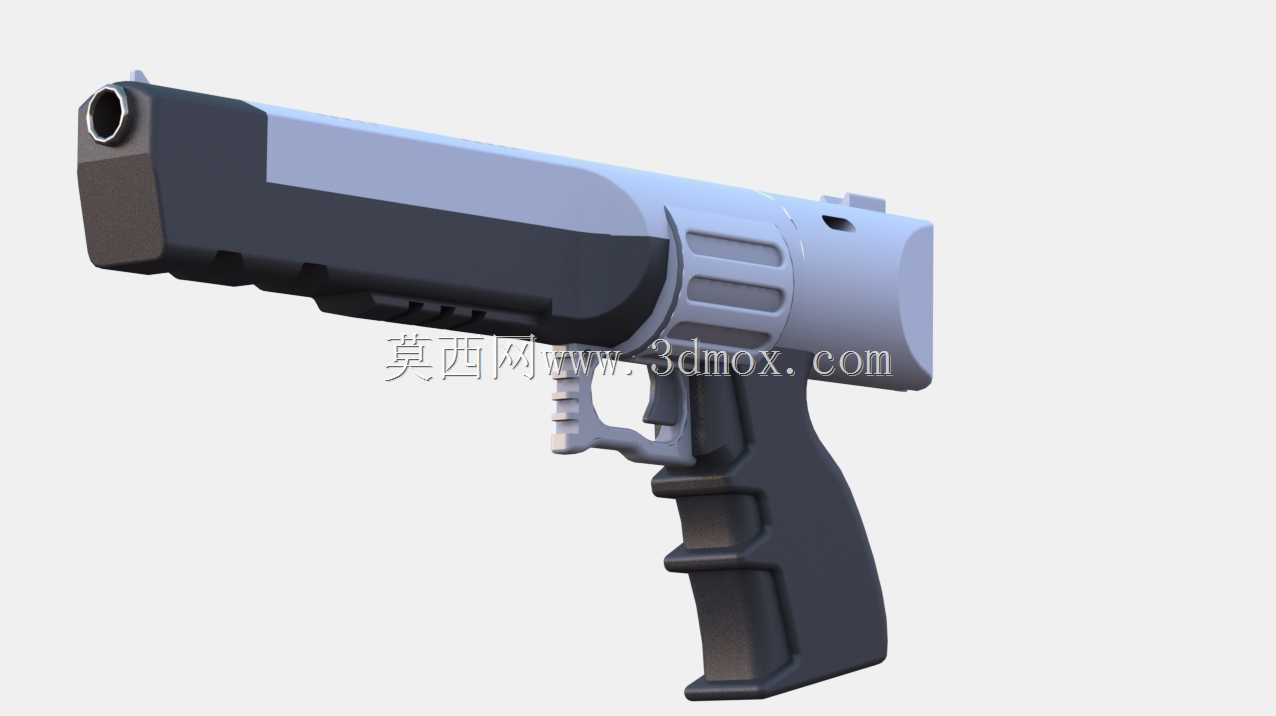

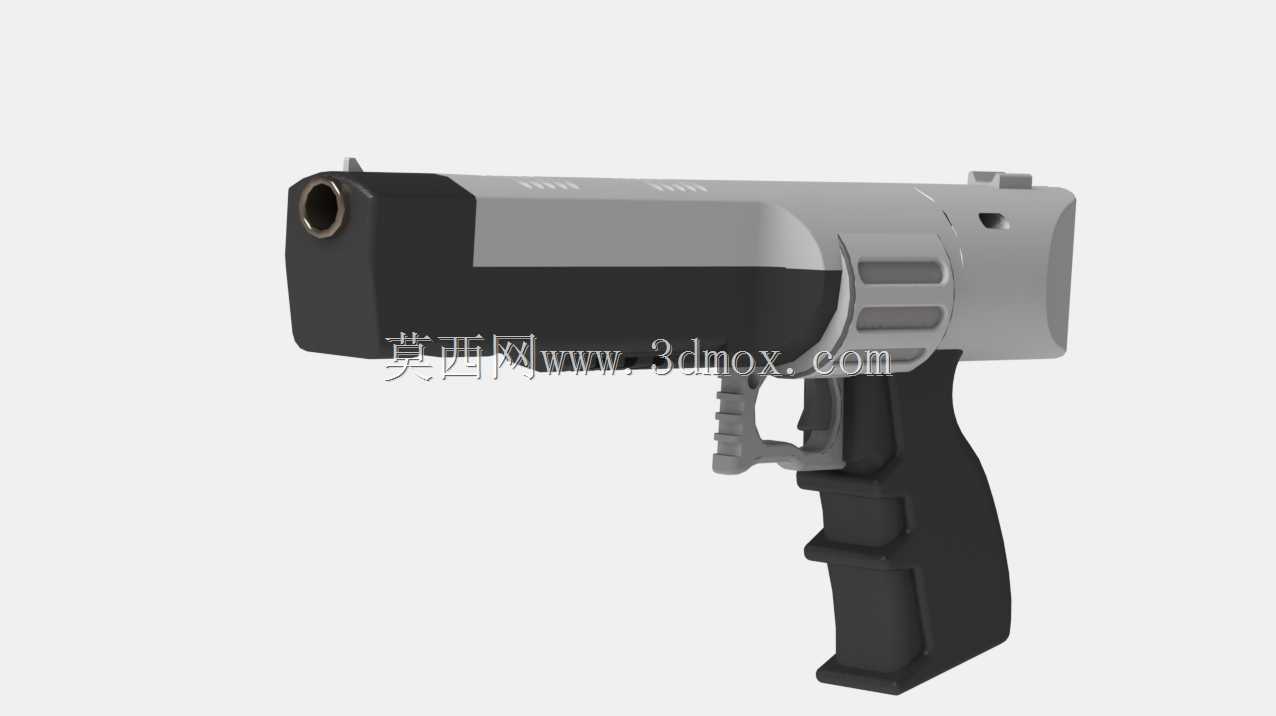

这款手持类发射装置的结构设计，优先围绕单手握持的操作逻辑展开，握把区域做了贴合手掌自然弯曲弧度的曲面处理，虎口位置做了加厚承托结构，连续握持操作时能有效分散后坐力带来的局部压强，避免长时间操作产生的硌手感。整体外形采用分段式布局，前段为发射管集成模块，中段为核心击发组件容纳腔，后段为握持操作区，各模块之间通过定位卡槽与紧固件实现刚性连接，装配时无需额外定制工装即可完成快速拆装，日常维护时可直接拆分各模块清理内部残留的发射药残渣或异物。

从实际应用场景来看，这类结构可适配民用娱乐射击器材、影视道具仿真设备、工业非致命性发射装置的开发需求，前段发射管的内径预留了通用接口尺寸，可根据不同使用场景更换不同规格的内衬管，适配不同口径的非致命弹丸或模拟弹药。击发组件的安装腔做了密封槽设计，可加装橡胶密封圈实现IP54级防尘防水，在户外复杂环境下使用时，能避免沙尘、雨水侵入内部导致的击发卡滞问题。

设计过程中特意控制了整体的重量分布，将较重的击发储能组件布置在靠近握把的位置，让整枪的重心落在握持手的食指上方区域，单手持枪瞄准的时候不会出现前端下坠的情况，大幅提升长时间瞄准的稳定性。发射管下方预留了标准皮卡汀尼导轨的安装位，可根据使用需求加装战术手电、激光瞄准器等外接附件，导轨的安装孔位采用通用间距设计，和市面上主流的外接配件完全兼容，无需额外打孔改装。

外形尺寸方面，整体长度控制在210mm以内，高度不超过140mm，最宽处为38mm，可轻松放入常规的战术腰套或便携包内携带，安装边界上，各突出部件的棱角都做了R2以上的圆角处理，掏取或收纳时不会勾挂衣物或包带。扳机的行程设置为8mm，触发力度控制在25N左右，既避免了误触触发的风险，又能保证快速击发时的响应速度，扳机护圈做了加大处理，佩戴冬季厚手套时也能正常操作。

整体外壳采用工程塑料与金属嵌件结合的结构，外部承力壳体为高强度改性ABS材质，内部击发组件的受力部位采用45号钢调质处理，兼顾了整体重量控制与结构强度要求，反复击发1000次以上也不会出现结构变形或部件断裂的问题。各活动部件之间的配合间隙控制在0.1mm以内，既保证了活动顺畅无卡滞，又不会出现过大的旷量影响射击精度。
