趣味弹射式热狗递送装置结构设计

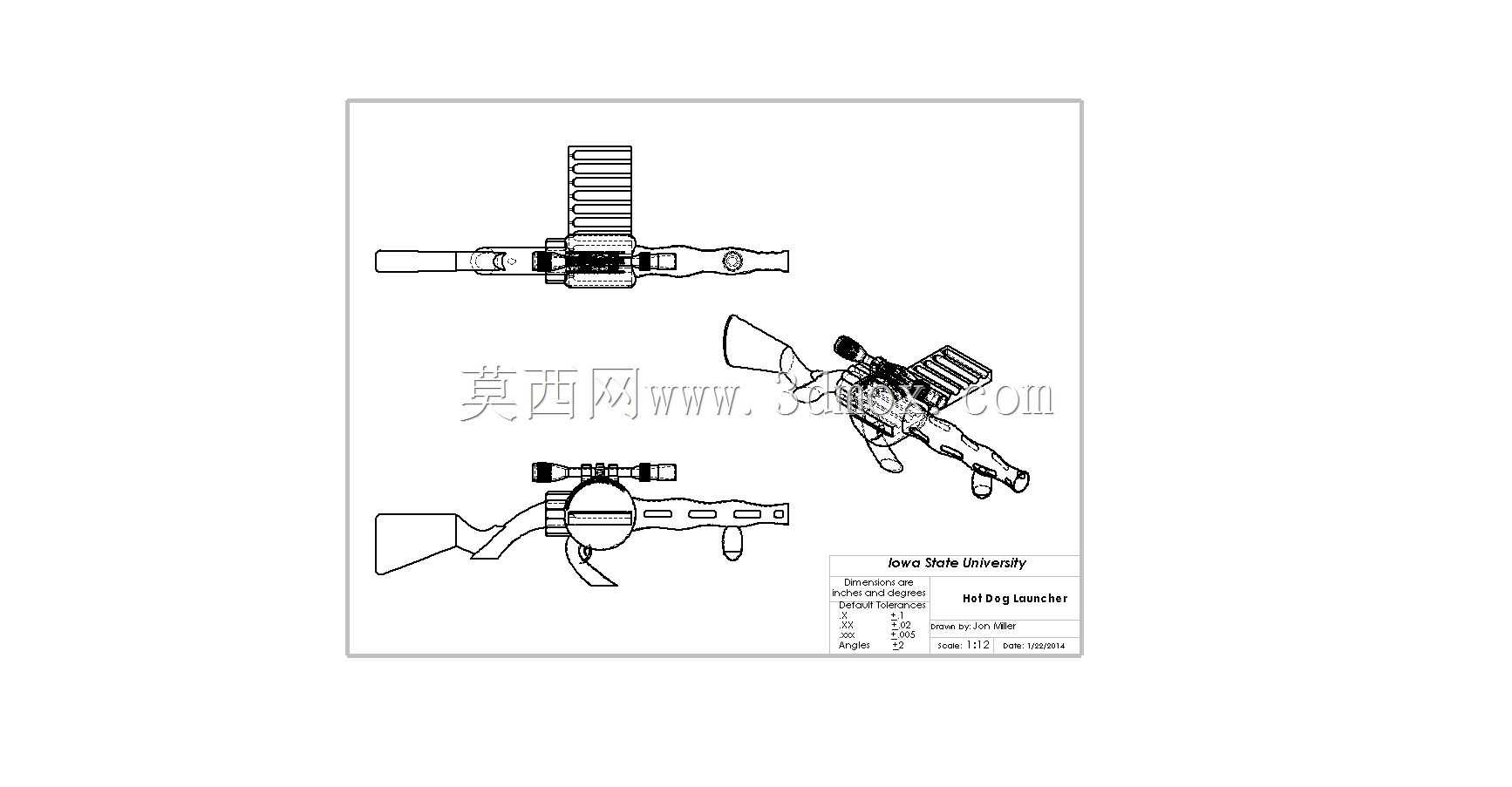

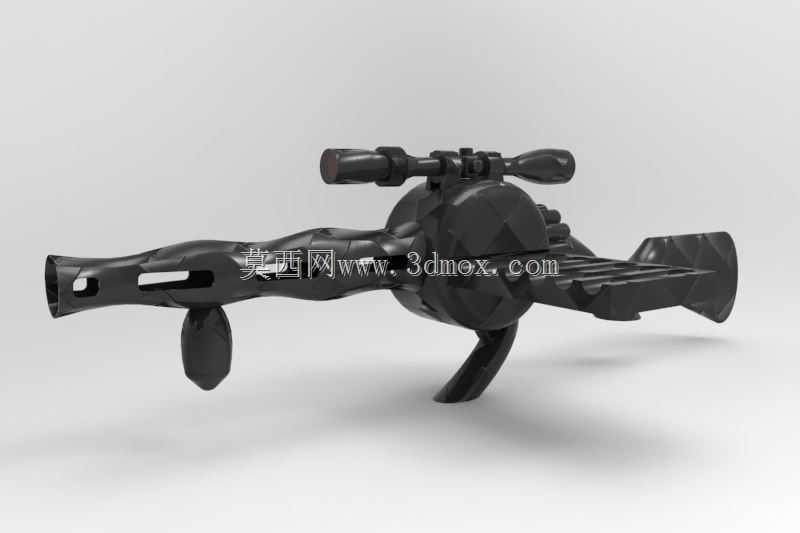

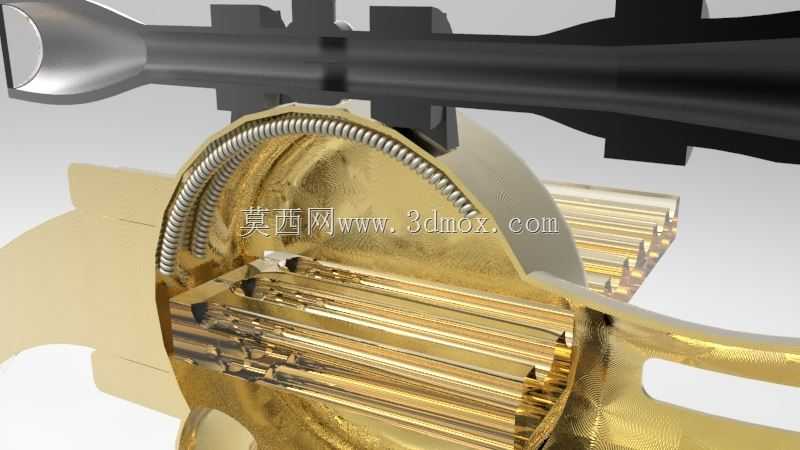

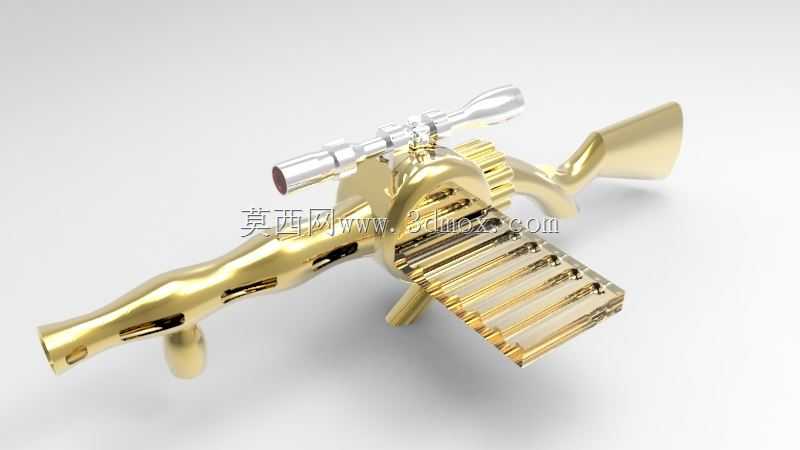

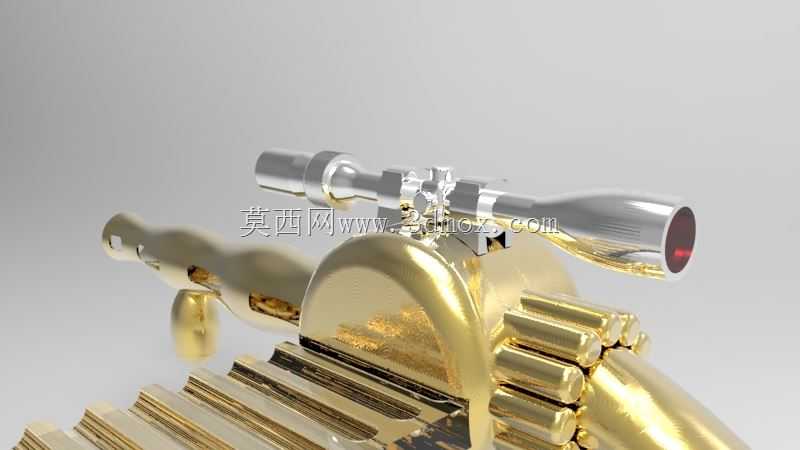

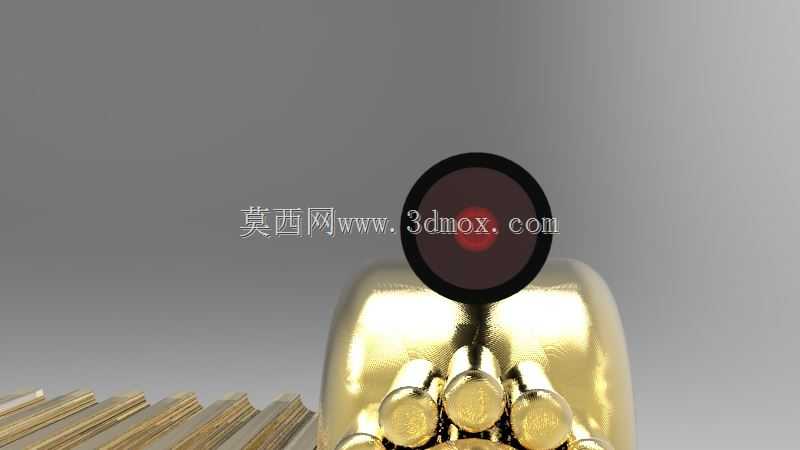

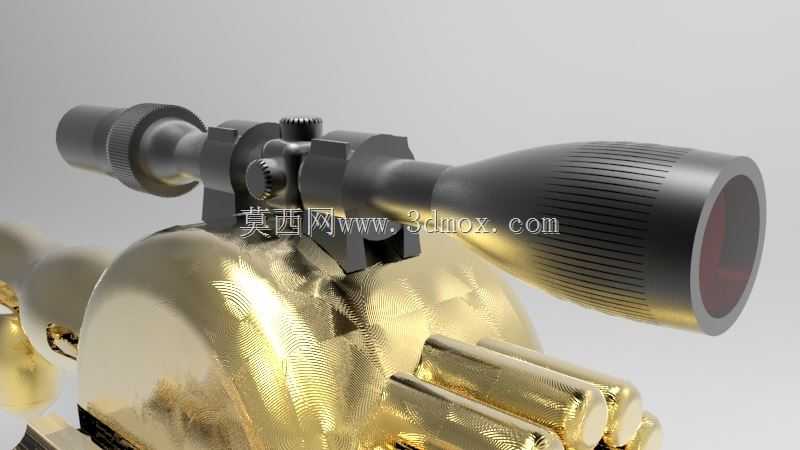

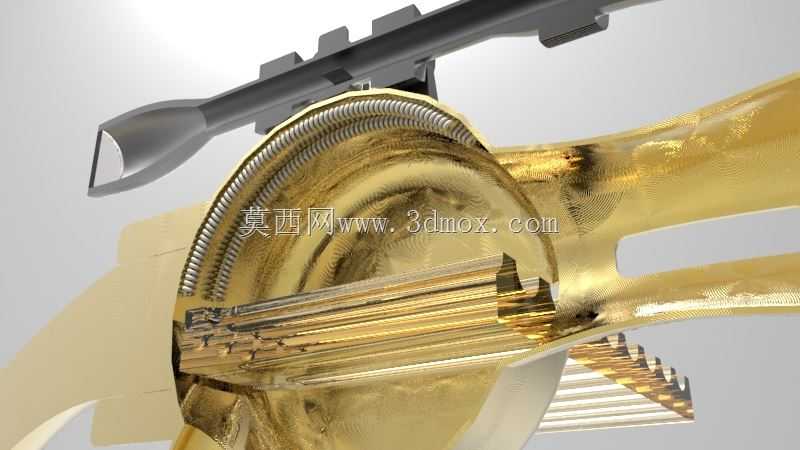

这款弹射式热狗递送装置，最初的设计出发点是适配线下主题乐园、美食嘉年华、互动体验馆这类需要强参与感的消费场景，区别于常规的餐品递送方式，通过可控的弹射动作完成热狗的短距离递送，既可以作为互动体验环节的核心道具，也能在快闪活动中快速聚拢人流，降低人工递送的重复劳动强度。从功能实现逻辑来看，装置核心采用弹性蓄能的弹射结构，发射端预留了标准热狗尺寸的承载槽，槽体内壁做了圆弧过渡处理，避免弹射过程中破坏热狗的外层面包结构，蓄能力度做了多档位可调设计，可根据递送距离的不同调整弹射力度，最远有效递送距离控制在3米范围内，既保证递送过程的趣味性，也避免力度过大造成餐品掉落或者误伤周边人员。瞄准结构采用了简易的准星设计，安装在发射端的正上方位置，操作人员可通过准星快速对准接收位置，降低操作的上手门槛，装置的握持部分做了贴合手部弧度的曲面处理，长时间握持操作也不会产生明显的不适感。在设计思路上，整体结构优先考虑拆装便捷性，所有外露部件均采用快拆结构设计，日常清洁时可快速拆解接触餐品的承载部件，满足食品接触场景的卫生要求，内部的弹性蓄能组件做了封闭防护处理，避免食物残渣、灰尘进入结构缝隙造成卡滞，延长装置的无故障使用周期。外形尺寸方面，整体长度控制在280mm左右，宽度为120mm，高度为180mm，握持部分的直径为45mm，适配大多数成年人的手型尺寸，安装边界上无需额外的固定基座，操作人员可单手握持完成所有操作，也可搭配简易的固定支架安装在餐台边缘，作为固定点位的互动递送装置使用。装置的触发结构设置在握持区域的食指位置，采用按压式触发逻辑，触发力度设置为15N，既避免误触触发，也不需要过大的按压力度，操作反馈清晰。承载槽的尺寸适配市面常规的120mm长度热狗，槽深20mm，可保证弹射过程中热狗不会从侧边滑落，弹射出口处做了外翻的圆弧导向，保证热狗弹出时的姿态稳定，不会出现翻滚掉落的情况。整体结构没有复杂的传动组件，日常维护仅需要定期对弹性部件做疲劳检查，对滑动接触面做简单的润滑处理即可，维护成本极低，适合高频次的商用互动场景使用。
