多动力组合式概念火箭推进结构

　　该三维结构以火箭推进系统的概念验证为核心，将主箭体、三台侧置动力舱、涡轮组件、制导相关部件及尾部稳定结构组合在同一装配空间内，适合用于航空航天推进方案讨论、教学演示、结构布局推演和概念装备展示。模型采用透明与实体结合的表达方法，外部轮廓能够清楚呈现箭体的流线形态，内部则保留了喷流通道、涡轮叶片、传动连接、载荷舱和制导元件等关键区域，使设计者在评审时既能观察整体气动边界，也能追踪内部部件之间的相对位置。

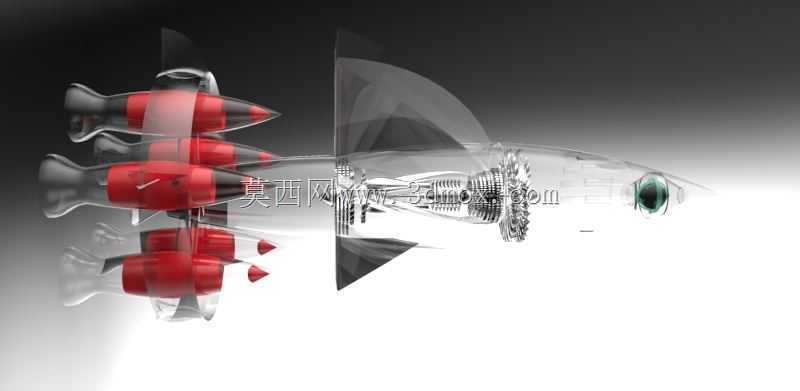

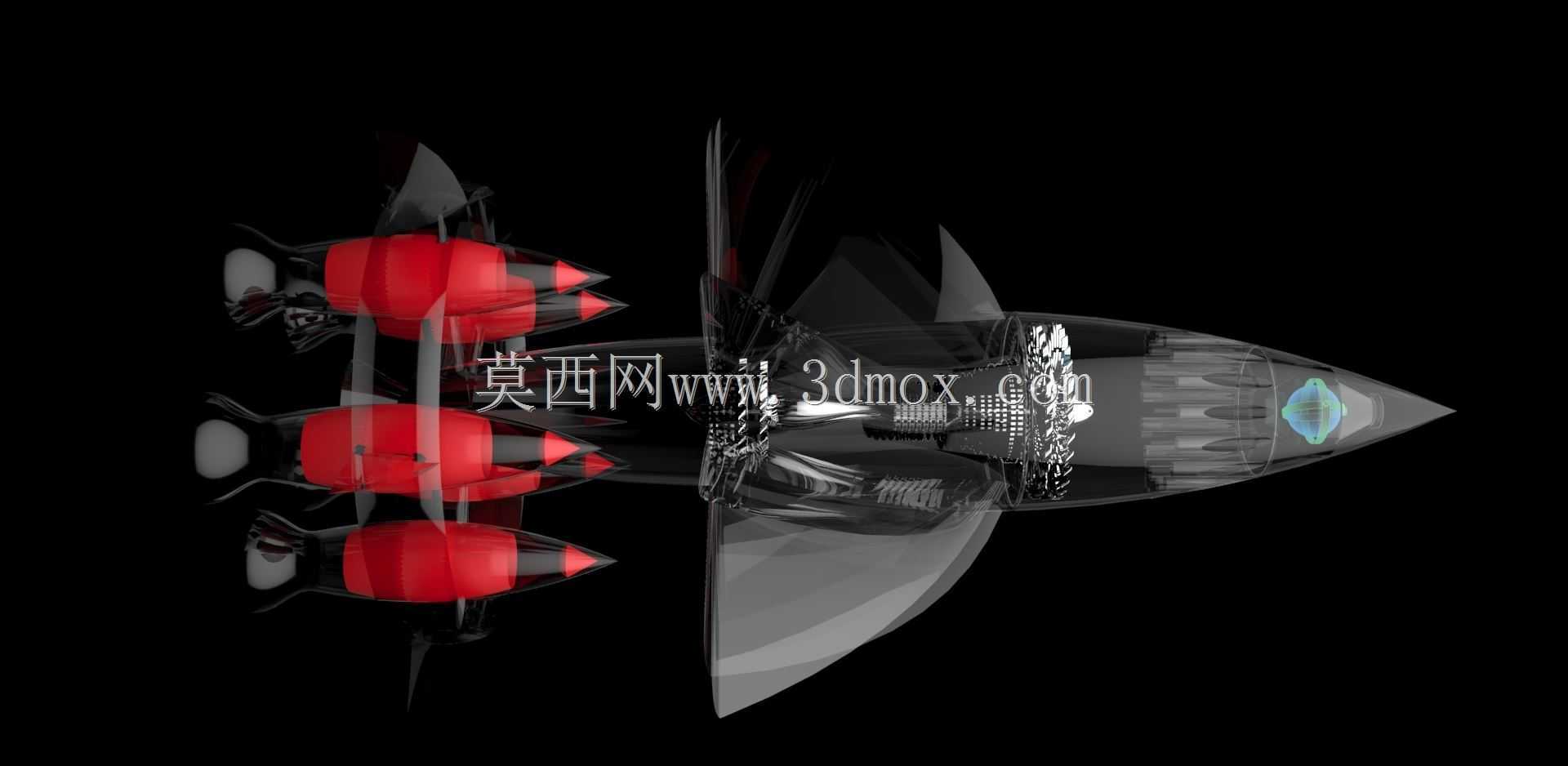

　　从实际用途看，这类结构并不直接等同于定型产品，而是面向早期方案阶段的布局样机。火箭类装备在概念设计时，首先要解决动力数量、喷管方向、重心位置、稳定翼面和制导舱段之间的协调问题。单台主发动机能够提供中心轴线方向的主推力量，侧置动力舱则可用于推力冗余、姿态修正或多发动机并联方案验证。三台红色动力舱沿箭体侧部并列布置，外形呈短舱式包裹结构，前端收窄、后端与喷口区域衔接，便于在视觉上区分独立动力单元，也为后续拆分为单舱维护、模块化更换和试验台测试预留了结构边界。

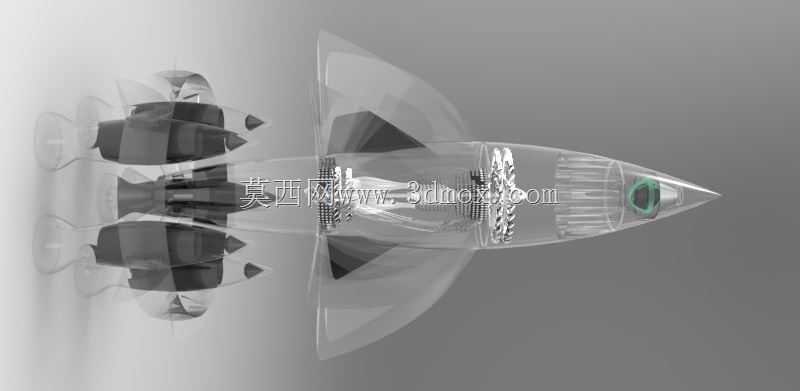

　　主箭体采用尖锥头部与圆柱—锥段过渡的组合形式。头部区域适合安置制导、探测或任务载荷，中段可容纳燃料、控制电路和支撑骨架，后段则与涡轮及喷流通道相连。透明壳体在模型中承担了剖面展示作用，工程人员可以直接看到内部叶片、轴系和舱段分隔，不必额外建立剖切视图。对于三维建模人员而言，这种表达方式要求外形曲面与内部机构同步建模：外壳不能只做封闭实体，内部叶片、喷管和支架也需要保持合理的装配关系，否则旋转展示时容易出现穿模、遮挡错误或结构逻辑断裂。

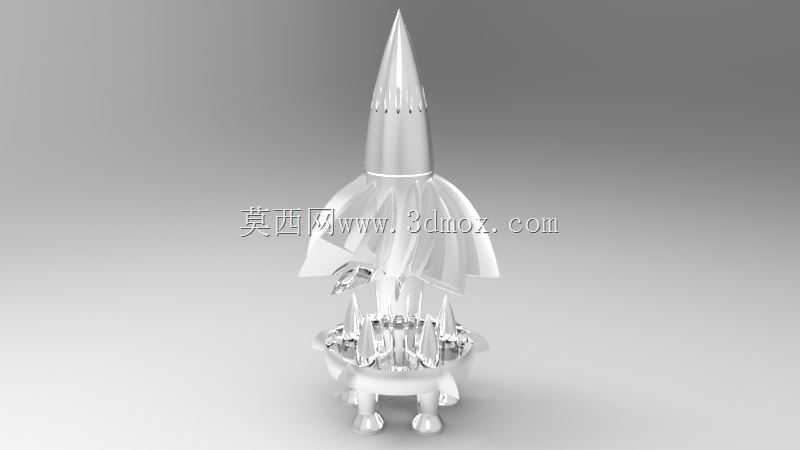

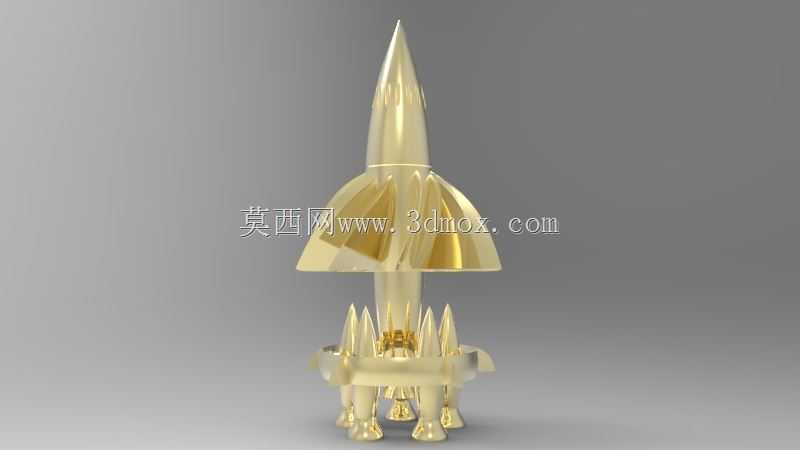

　　设计思路上，该方案强调多动力集成与视觉可读性。侧部动力舱通过连接支架贴合主箭体，支架位置避开主喷流通道，并在相邻舱体之间留出检修和热防护空间。尾部稳定翼面采用较大面积的后掠形态，翼根与箭体后段连接，翼面向外侧展开，用于增强高速飞行时的方向稳定性。翼面与动力舱之间存在明显的高度差，可减少喷流对翼面边缘的直接冲刷，也使整体布局在并联推进状态下保持较清晰的气动分区。

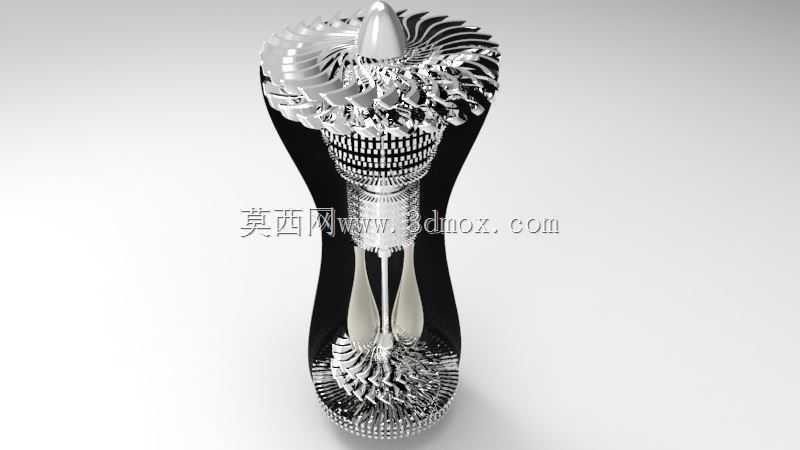

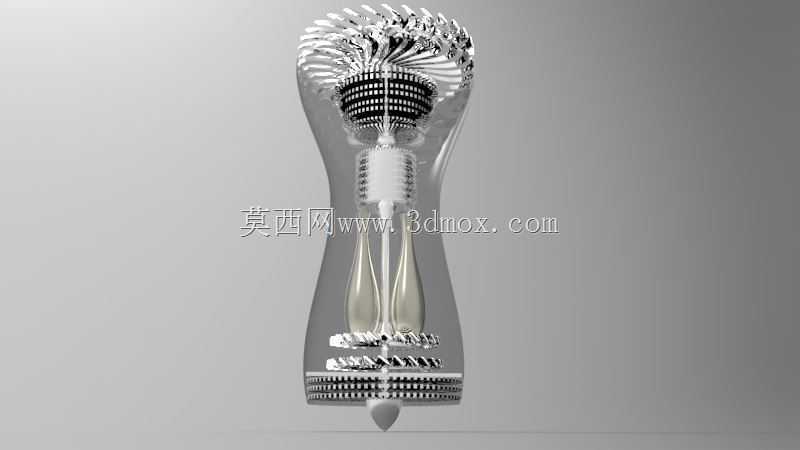

　　涡轮组件位于主箭体后部，是模型中结构密度较高的区域。叶片沿周向排列，轴系沿箭体轴线延伸，周围设置支撑环和连接骨架。该区域在实际工程中通常需要同时考虑转速、热负荷、润滑或冷却通道、转子动平衡以及与喷管的衔接。虽然概念模型不必完整表达全部热工参数，但叶片数量、轮盘厚度、轴系支撑点和外壳间隙仍应保持机械合理性。若用于后续细化设计，可在此基础上补充轴承座、密封件、燃油管路、点火装置和热防护层，使演示模型逐步转化为可分析的推进系统装配。

　　外形尺寸与安装边界方面，整体长度由尖锥头部、主舱段和尾部喷口共同决定，最大宽度并不在箭体本体，而是出现在侧置动力舱与稳定翼面共同展开的横截面上。进行虚拟装配时，需要重点检查三类边界：一是三台侧动力舱外壳与主箭体曲面的贴合间隙，连接支架不得侵入主舱内部；二是尾部翼面旋转、展开或装配时是否与侧舱喷口发生干涉；三是内部涡轮叶片与透明外壳之间要保留连续环形间隙，避免叶尖与壳体接触。若将该结构放入试验台或发射架场景，还需在下部补充支撑点、夹持面和运输固定接口，当前模型更适合作为总体布局展示，而非直接用于加工制造。

　　在功能特性上，模型突出了推进、稳定、制导和载荷承载四个模块的空间关系。尖锥头部有利于降低前端阻力，中部大容积舱段可布置系统设备，后部涡轮与喷管构成主动力通道，侧置短舱提供并联推力想象空间，尾翼则负责姿态稳定。制导相关标签对应的结构应集中在头部或前舱，这样可以缩短探测元件与控制单元之间的信号路径，也便于维护时单独打开前段。对于结构设计从业者，该作品的价值在于把复杂推进系统压缩成可读的三维装配：曲面外形、内部机构、动力短舱和稳定翼面相互参照，能够帮助团队在方案初期快速发现布局冲突，并进一步细化出工程化的火箭推进装置。
