火箭发动机密封胶去除专用设备

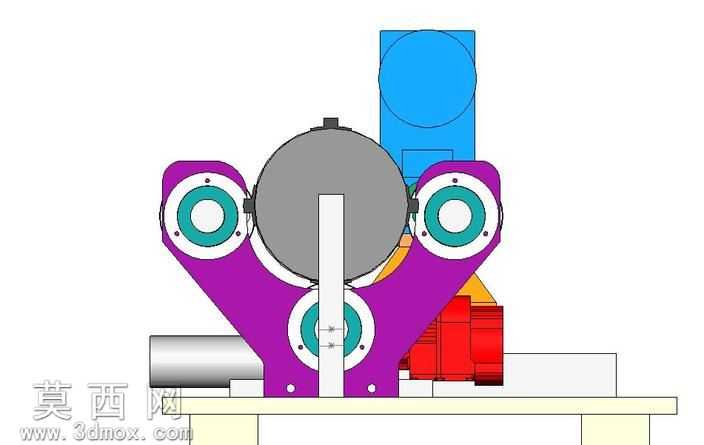

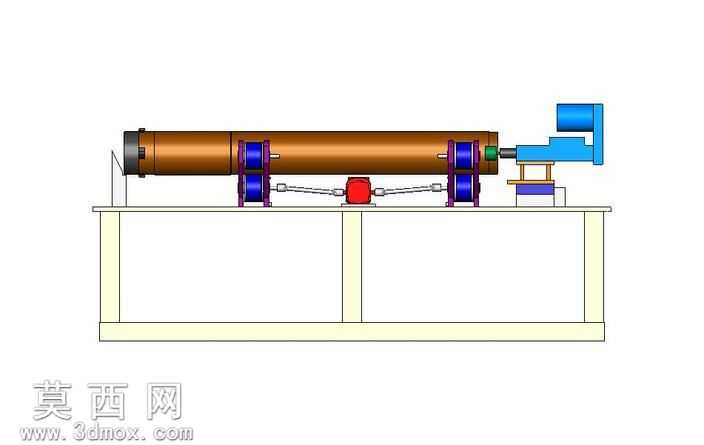

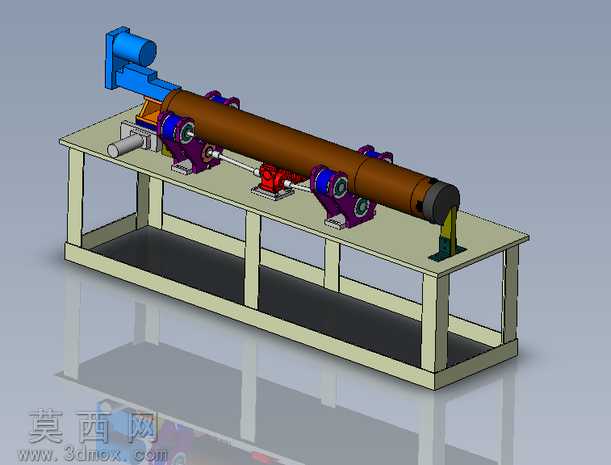

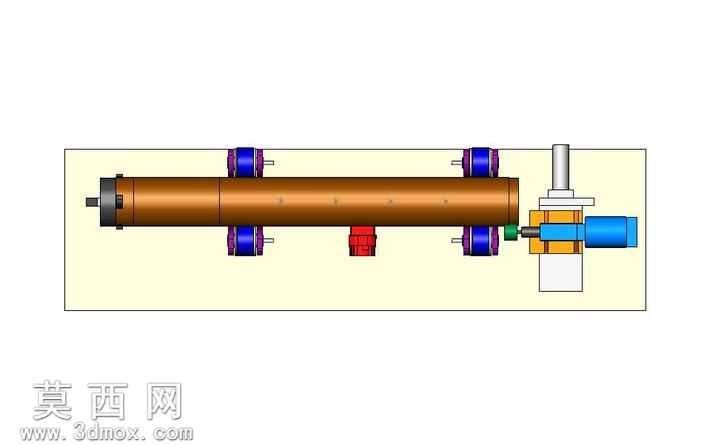

本模型为火箭发动机密封胶去除专用设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各功能模块进行独立建模后按装配约束完成总装，确保各运动部件无干涉、装配关系符合实际机械加工与装配要求。渲染阶段采用工业产品写实渲染方案，对机架部分赋予哑光金属焊接机架材质，还原型材机架的磨砂金属质感与焊接结构的厚重感；对长筒状火箭发动机待加工工件赋予耐高温金属筒体材质，表面做轻微氧化做旧处理，贴合实际工件的使用状态；对传动支撑组件赋予淬硬钢材质，表面呈现金属加工后的细腻光泽，对驱动端的动力部件赋予工业电机的标准涂装材质，区分不同功能部件的视觉属性。结构设计上，设备采用双层型材焊接机架作为承载基础，上层台面布置多组可调式支撑定位座，可适配不同直径规格的火箭发动机筒体装夹定位，支撑座内置旋转传动结构，可带动筒体实现周向匀速转动；机架一端布置轴向进给驱动模组，搭载可伸缩的清洁执行端头，端头配备刷式清洁结构，可沿筒体轴向进给，配合筒体的周向转动，对筒体接口位置的残留密封胶进行全覆盖清洁作业；支撑座旁布置气动压紧组件，可在清洁作业时锁定筒体位置，避免作业过程中筒体出现窜动影响清洁精度，下层机架预留电气与气动元件安装空间，整体结构布局紧凑，功能分区清晰。设计思路围绕老款火箭发动机拆卸维护的实际需求展开，针对火箭发动机与有效载荷接口位置残留密封胶人工清理效率低、清理精度难控制的痛点，采用机械旋转配合轴向进给的作业方式，替代传统人工作业，确保密封胶清理过程中不会损伤发动机接口的密封面，同时提升清理作业的效率与一致性，建模过程中对各运动部件的行程、转动速率匹配关系做了参数化关联，可根据不同规格的发动机筒体快速调整装夹参数与作业参数，具备较强的适配性。
