1999-2002款雅马哈R6后减震悬挂总成

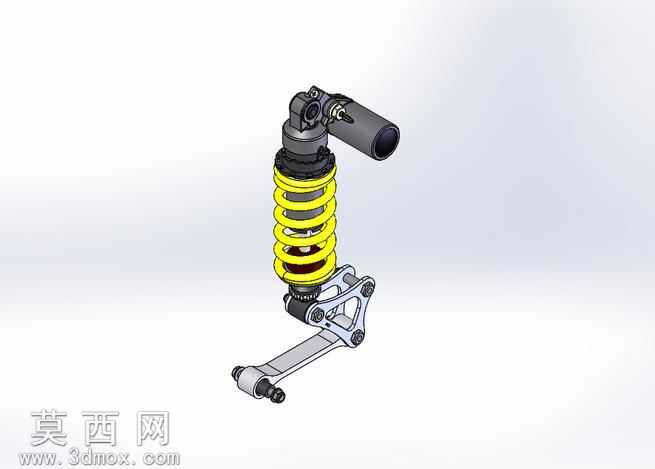

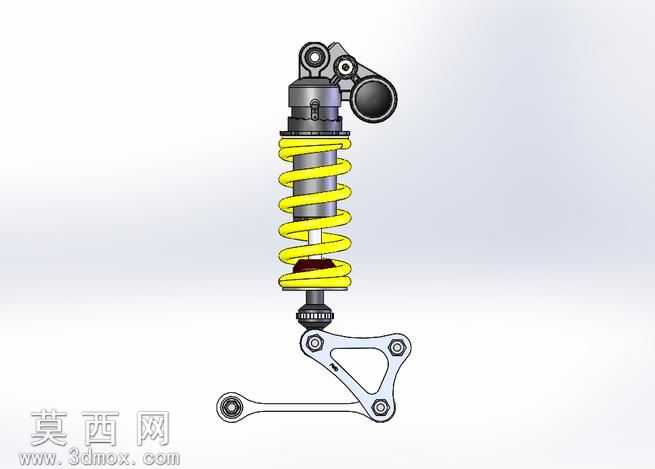

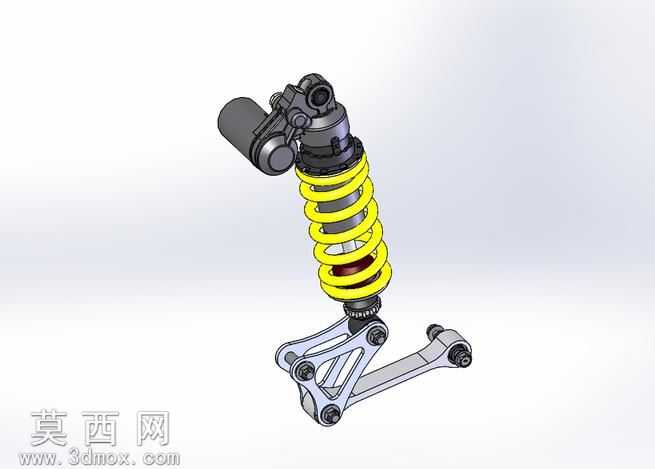

本作品为1999-2002年款雅马哈R6摩托车后减震与悬挂连杆总成的三维建模作品，建模过程严格参照该款车型原厂部件的实物测绘尺寸完成，整体还原度贴合实车装配状态。建模阶段采用自顶向下的装配设计思路，首先完成后减震阻尼筒主体的结构搭建：依次构建外置氮气储气罐、阻尼调节端盖、减震筒身、活塞杆端部连接头的独立零件，各零件间的装配间隙严格匹配实车的活动公差范围，保证减震器伸缩行程的结构合理性。随后完成螺旋减震弹簧的建模，通过螺旋线扫描生成弹簧主体，弹簧的螺距、簧丝直径、弹簧刚度对应的结构参数均参照原厂部件设定，弹簧与上下弹簧座的贴合位置做了精准的限位结构设计，避免装配干涉。接下来完成悬挂多连杆机构的建模，包含三角摇臂、连杆摆臂、车架连接吊耳、后轮摇臂连接轴座等零件，各连杆的铰接孔位同轴度经过校准，铰接位置的衬套结构做了简化还原，既保证结构完整性也兼顾模型的轻量化展示效果。材质渲染阶段，针对不同部件匹配对应材质属性：减震筒身采用哑光磨砂金属材质模拟铝合金压铸壳体，氮气罐表面做亮面镀铬金属质感处理，螺旋弹簧采用亮黄色喷塑金属材质还原原厂弹簧外观，连杆部件采用银灰色锻造铝合金材质，铰接螺栓采用高强度镀锌钢材质，各部件的材质粗糙度、反光度参数经过反复调试，渲染效果贴近实车部件的真实视觉质感。结构设计上完整还原了该款车型后多连杆悬挂的运动逻辑，各铰接部件的活动范围符合实车的减震压缩、回弹行程设定，可用于摩托车悬挂结构教学、改装方案验证、机车三维展示场景使用，模型各零件拆分清晰，装配关系明确，可直接用于结构拆解演示、运动仿真动画制作等用途。
