手动压合式填缝作业工具结构设计

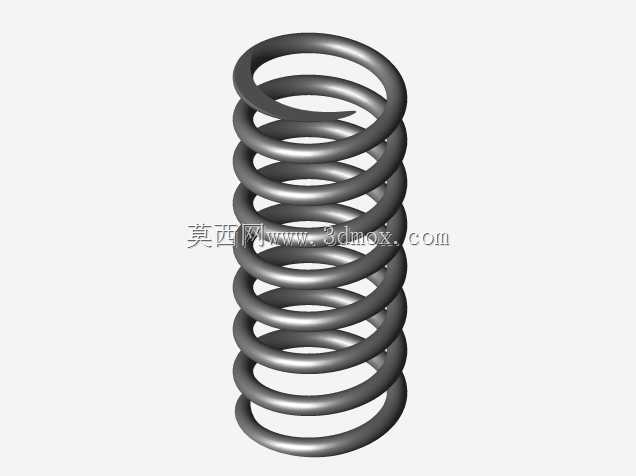

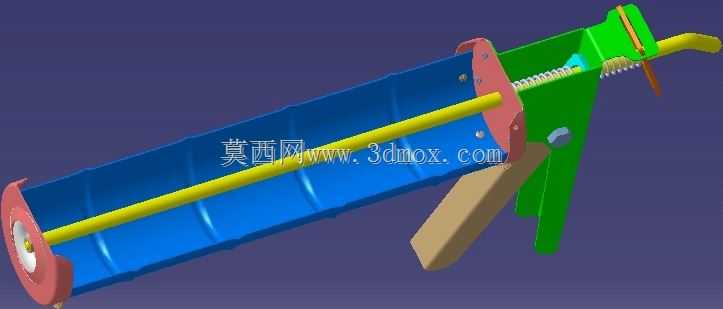

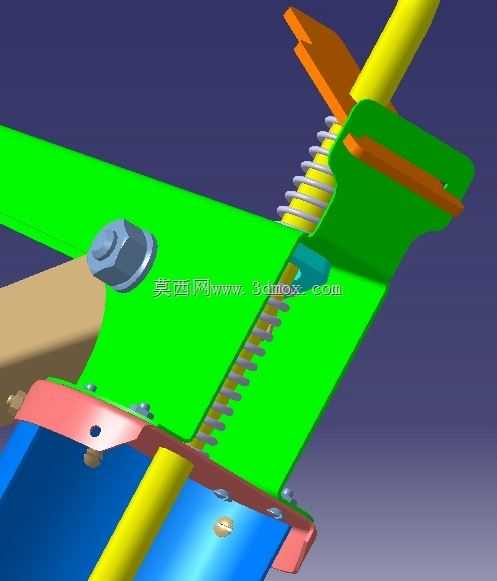

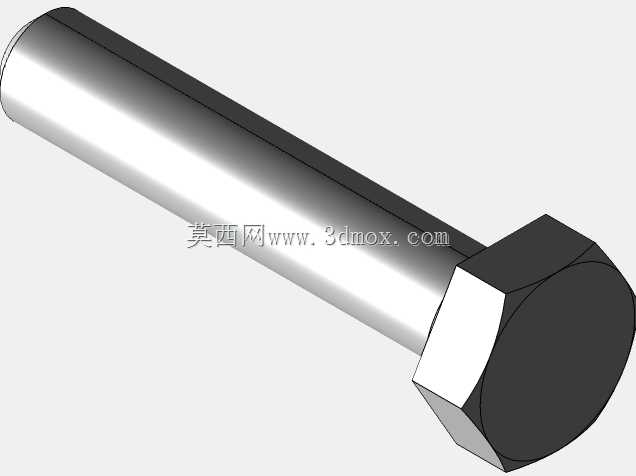

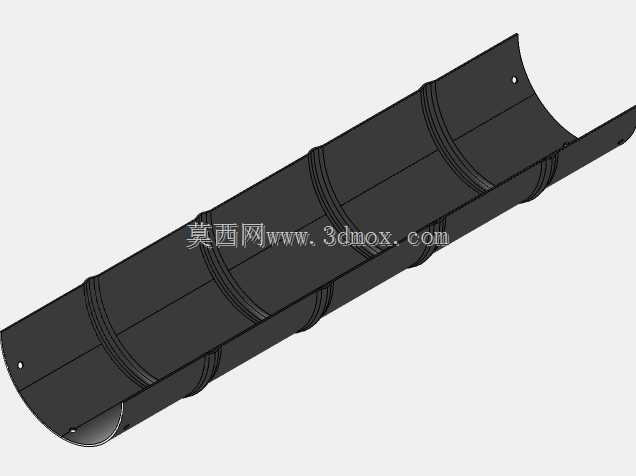

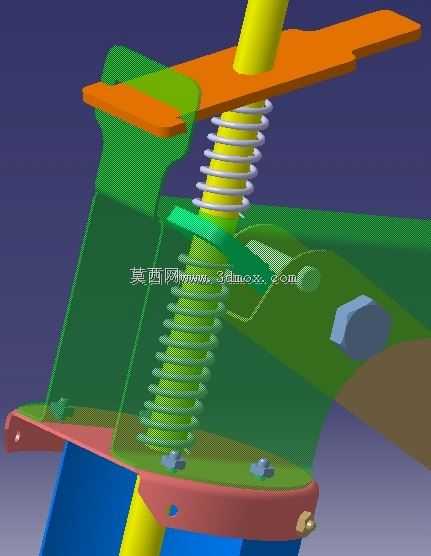

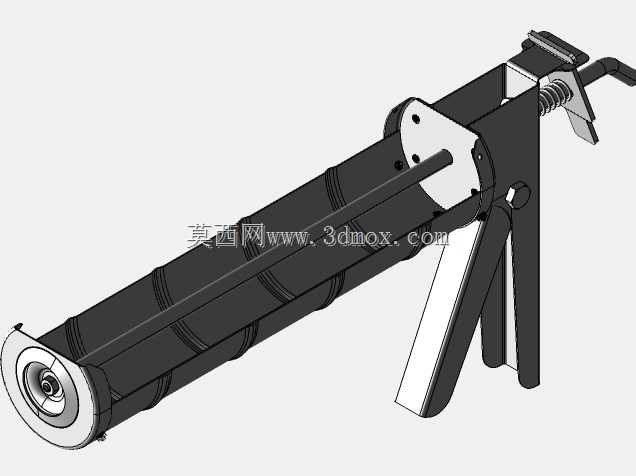

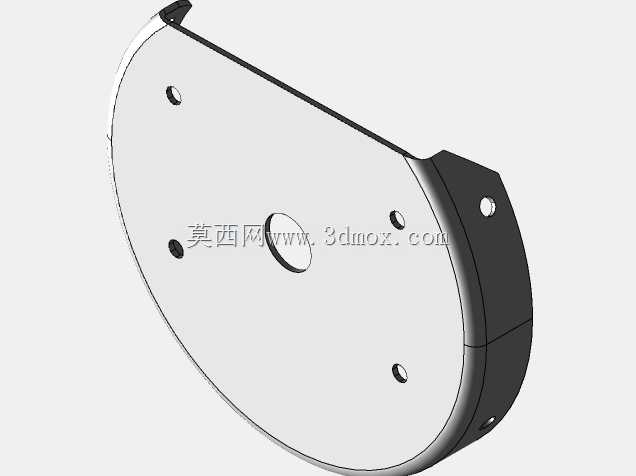

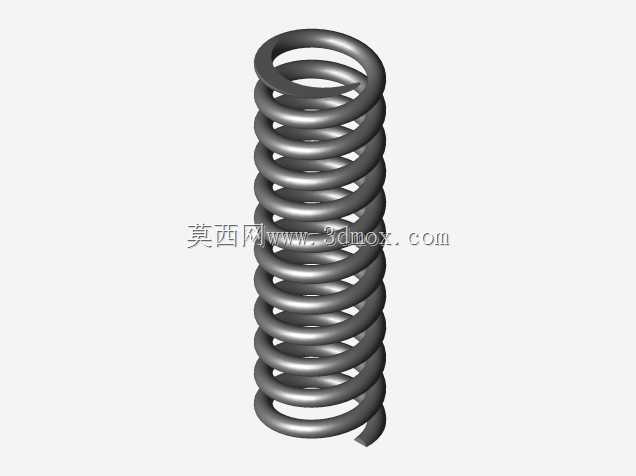

这款填缝作业工具主要面向建筑装修、钣金拼接密封、工业设备缝隙填补等场景的手动施胶作业，可适配常规桶装或支装密封胶、填缝剂的均匀挤出作业，替代传统手动刮填的低效操作，能有效控制胶体出料量，避免胶体浪费与缝面溢胶过多的清理问题。从结构设计来看，整体采用杠杆压合的传力路径，操作端的压杆通过铰接支点连接推胶组件，配合复位弹簧实现单次压合后的自动回位，连续作业时无需手动提拉复位杆，可降低长时间操作的手部疲劳感。推胶组件的导向结构沿枪身主滑轨做直线运动，侧向设置的导向卡爪可适配不同规格的胶筒安装，胶筒卡位处设计有可调式锁紧结构，可根据胶筒的外径偏差调整夹紧力度，避免施胶过程中胶筒移位导致的出料偏斜。枪身主体采用薄板冲压成型的拼接结构，受力铰接点处加装了衬套与锁紧螺栓，可分散反复压合带来的局部应力，避免长期使用后铰接孔出现磨损失圆的问题。从安装边界来看，整体握持区域的轮廓贴合人手握持的弧度，手柄处的弯折角度经过反复调整，施力时手腕可保持自然舒展状态，无需过度弯折即可完成压合动作；枪身前端的出胶导向座预留了通用胶嘴的安装螺纹，可根据填缝的缝隙宽度更换不同口径的出胶嘴，适配1mm到10mm宽度的缝隙填缝作业。在功能特性上，压杆的力臂比例经过优化，常规施力下即可获得足够的推胶压力，即使是粘度较高的结构密封胶也可顺畅挤出，不会出现出料断续的问题；枪身侧面设置的止退棘爪结构，可在压合间隙锁定推胶位置，避免胶筒内压反推导致的推杆回退，保证出料量的稳定性。实际作业中，这款工具可用于瓷砖美缝、门窗框密封、风管拼接缝填堵、金属构件焊缝补胶等多类场景，结构件无复杂异形曲面，加工难度低，铰接部位的易损件可单独更换，日常维护仅需定期清理导向滑轨上残留的胶体，即可保证滑动顺畅。
