仿生机械恐龙多视角结构设计方案

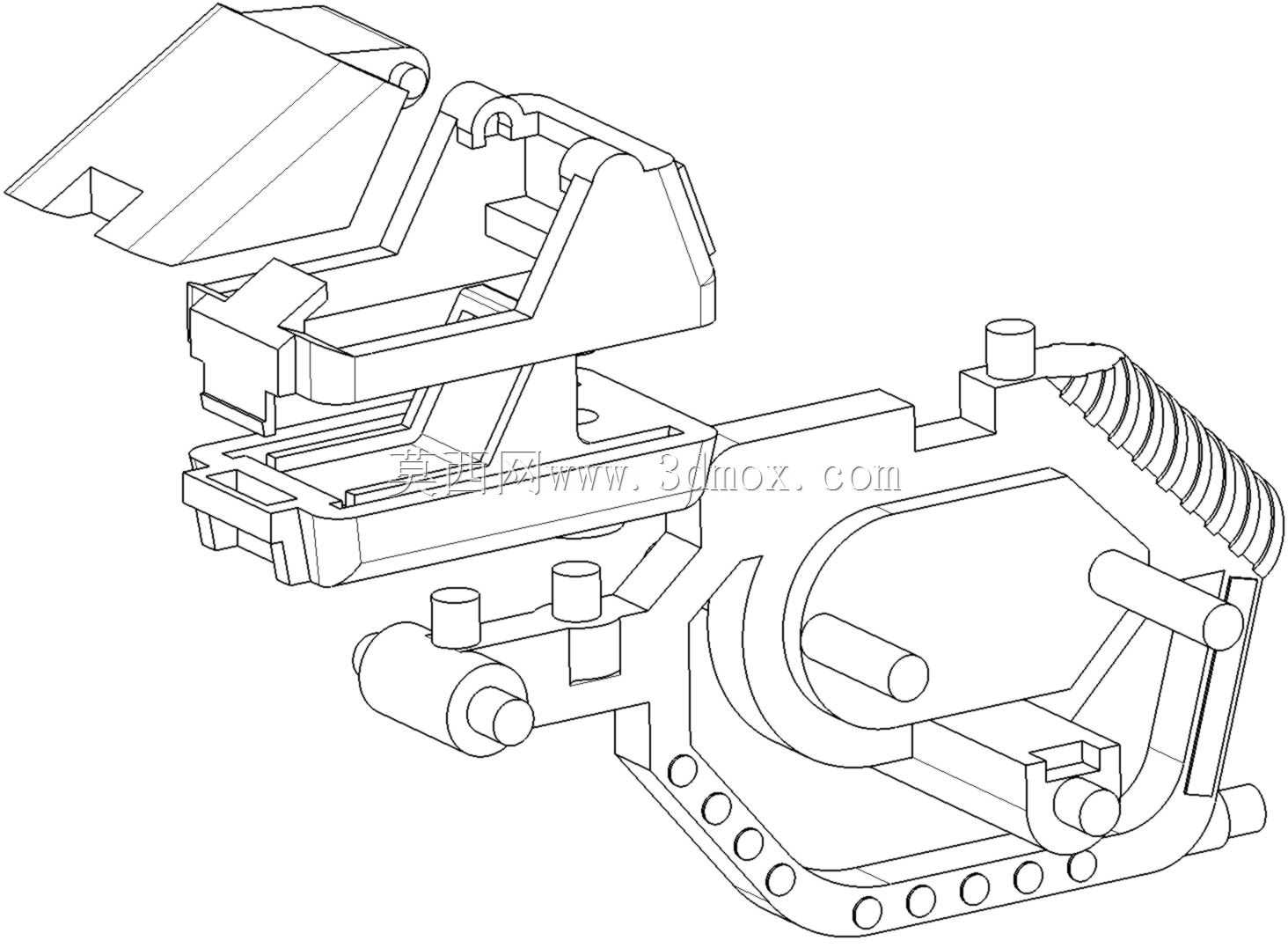

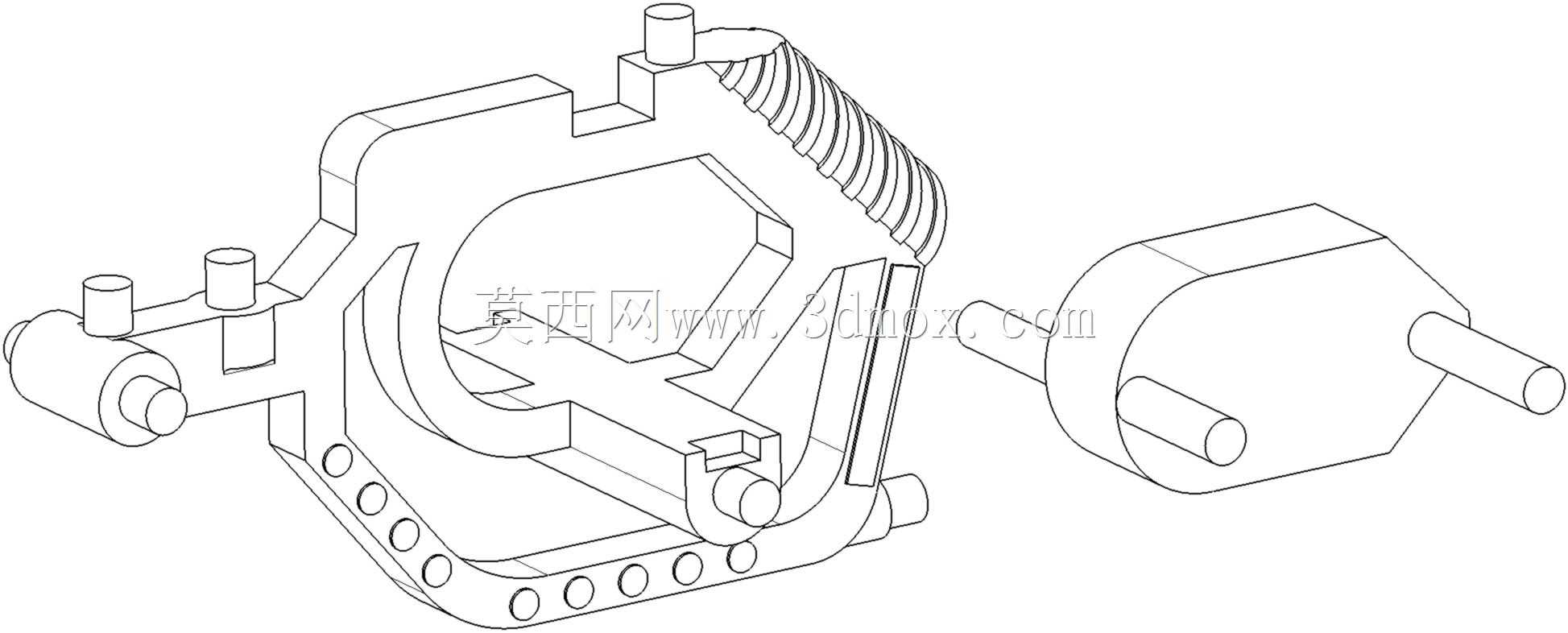

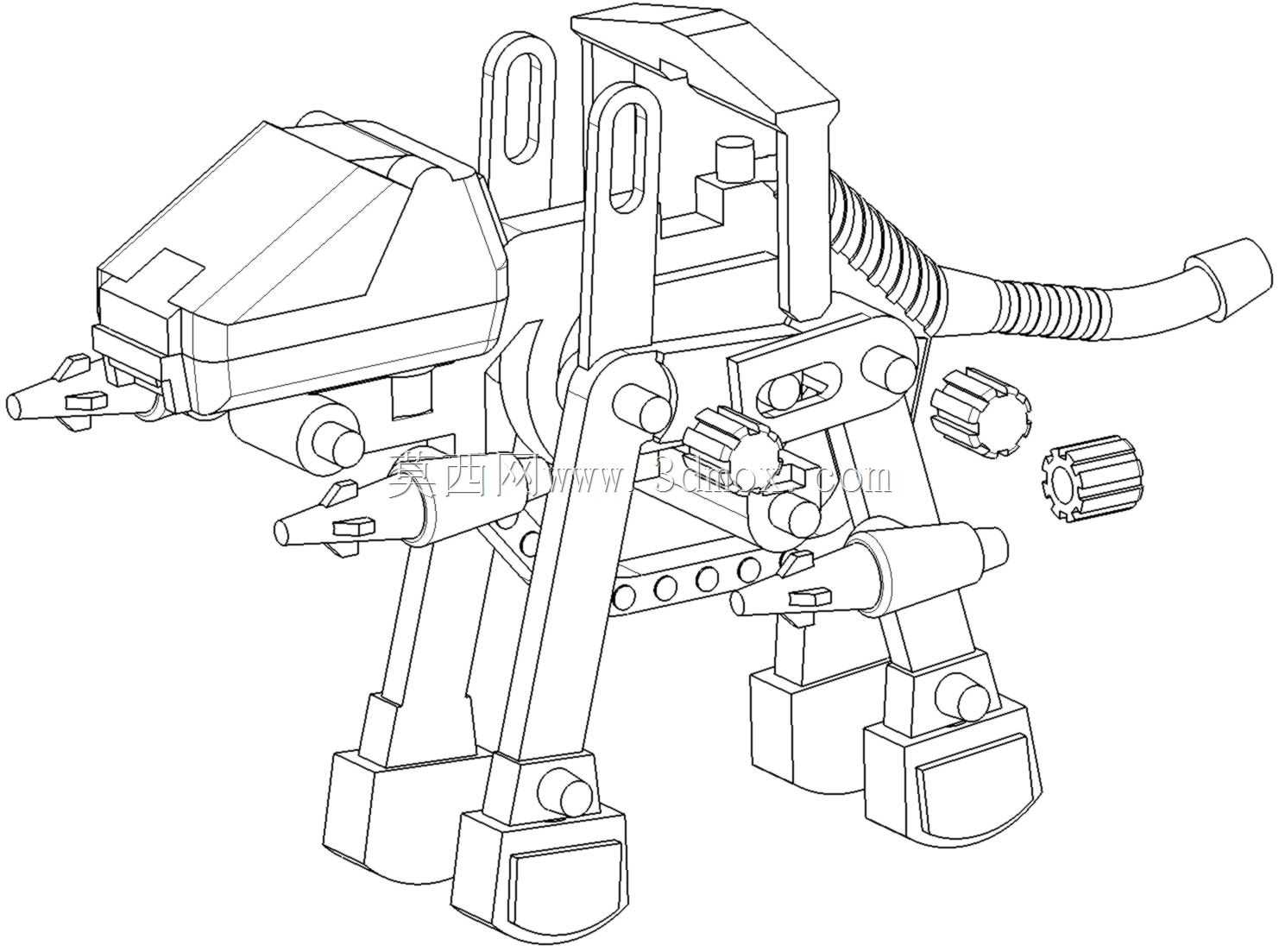

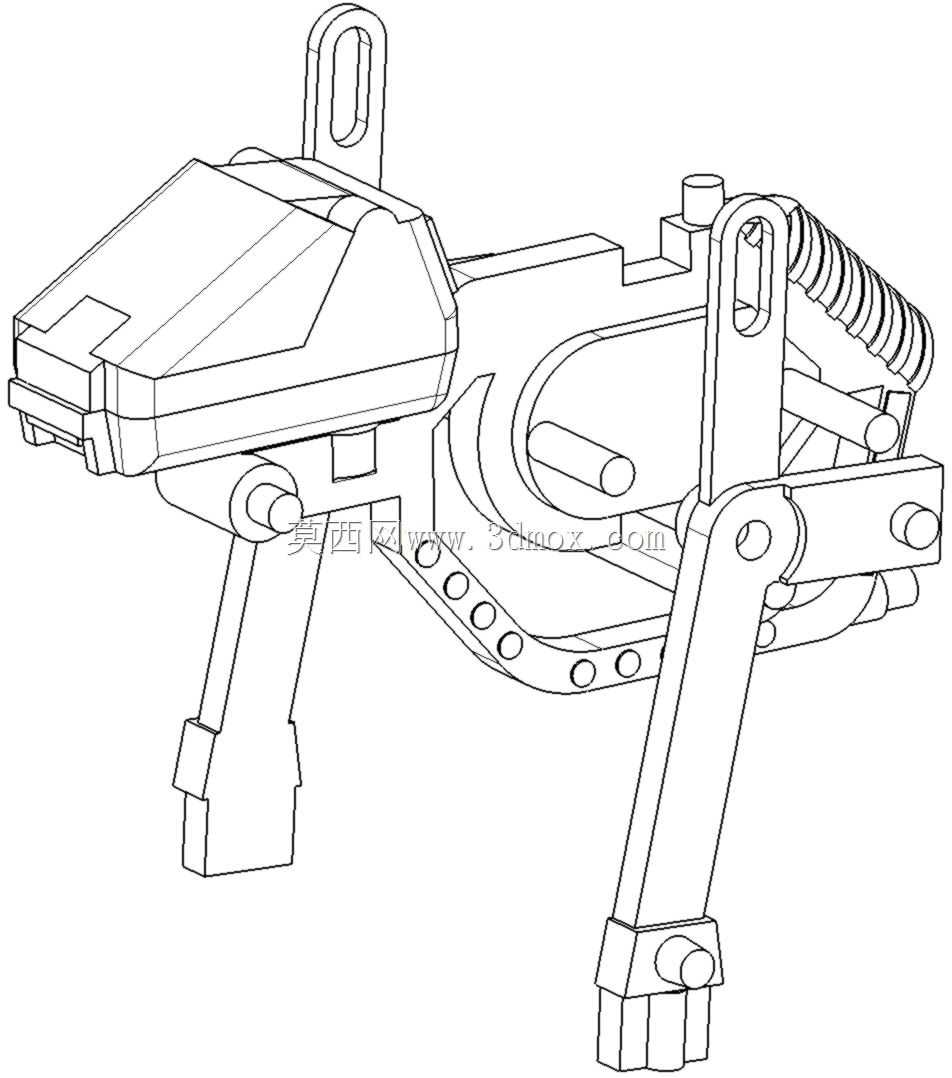

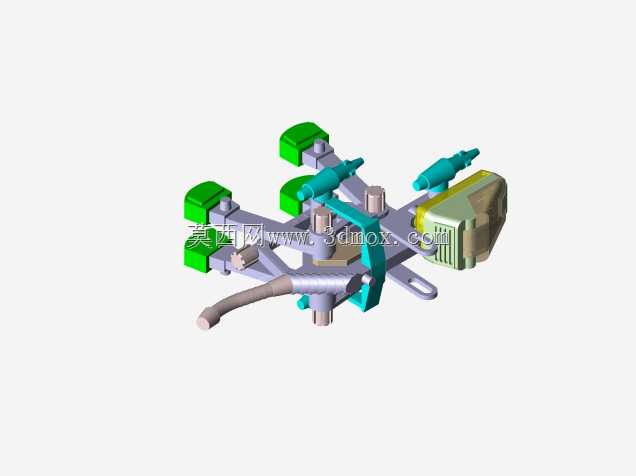

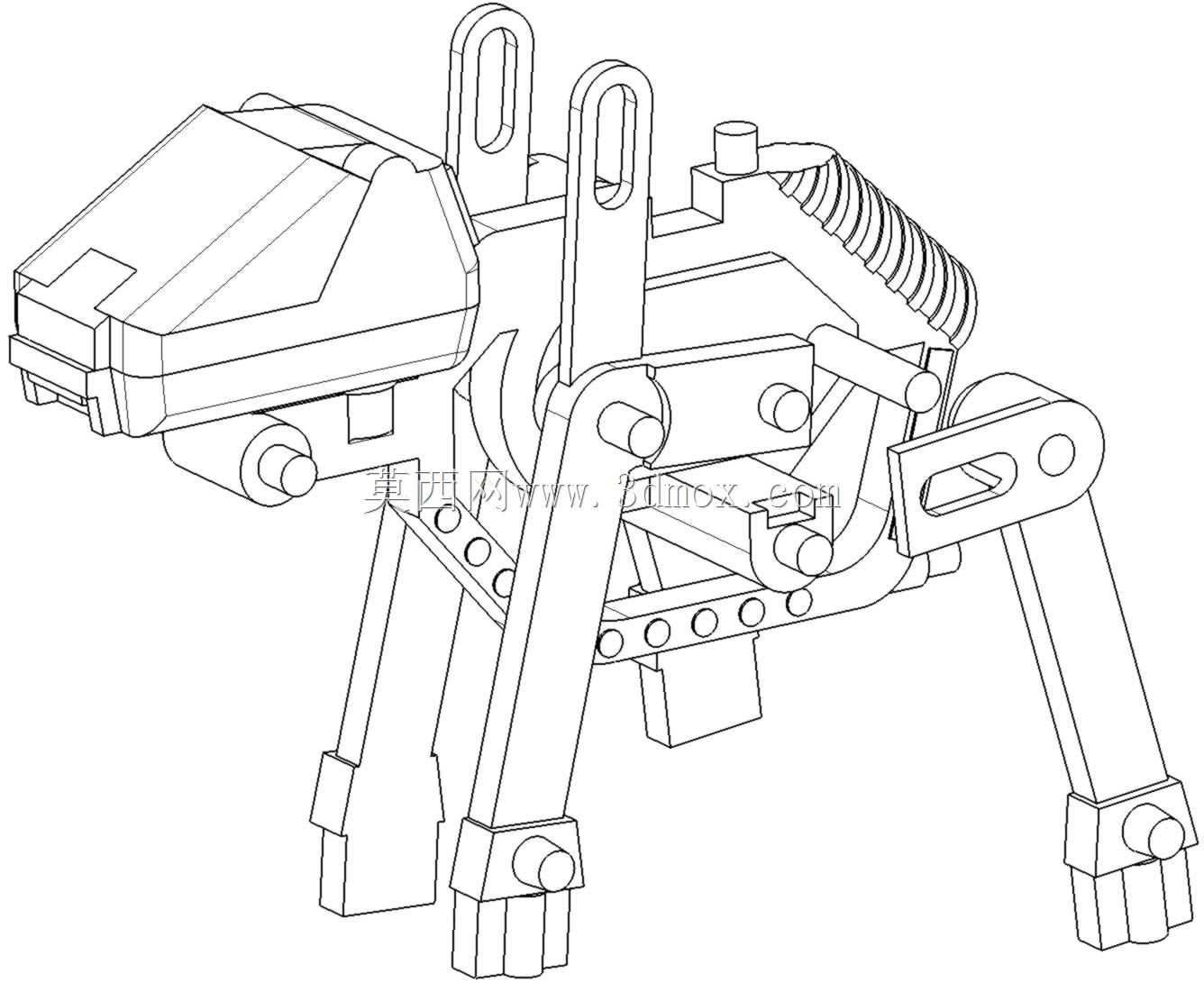

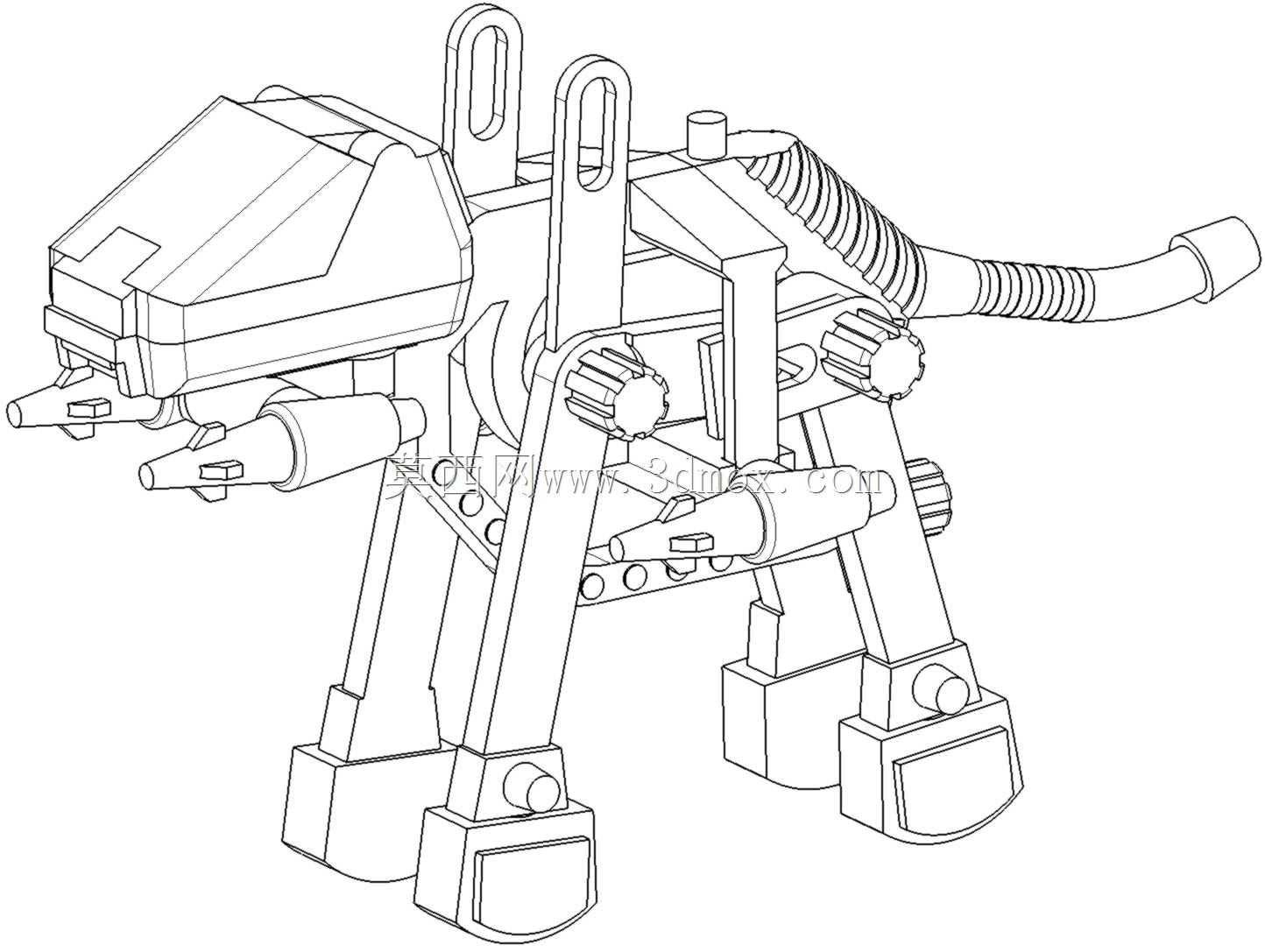

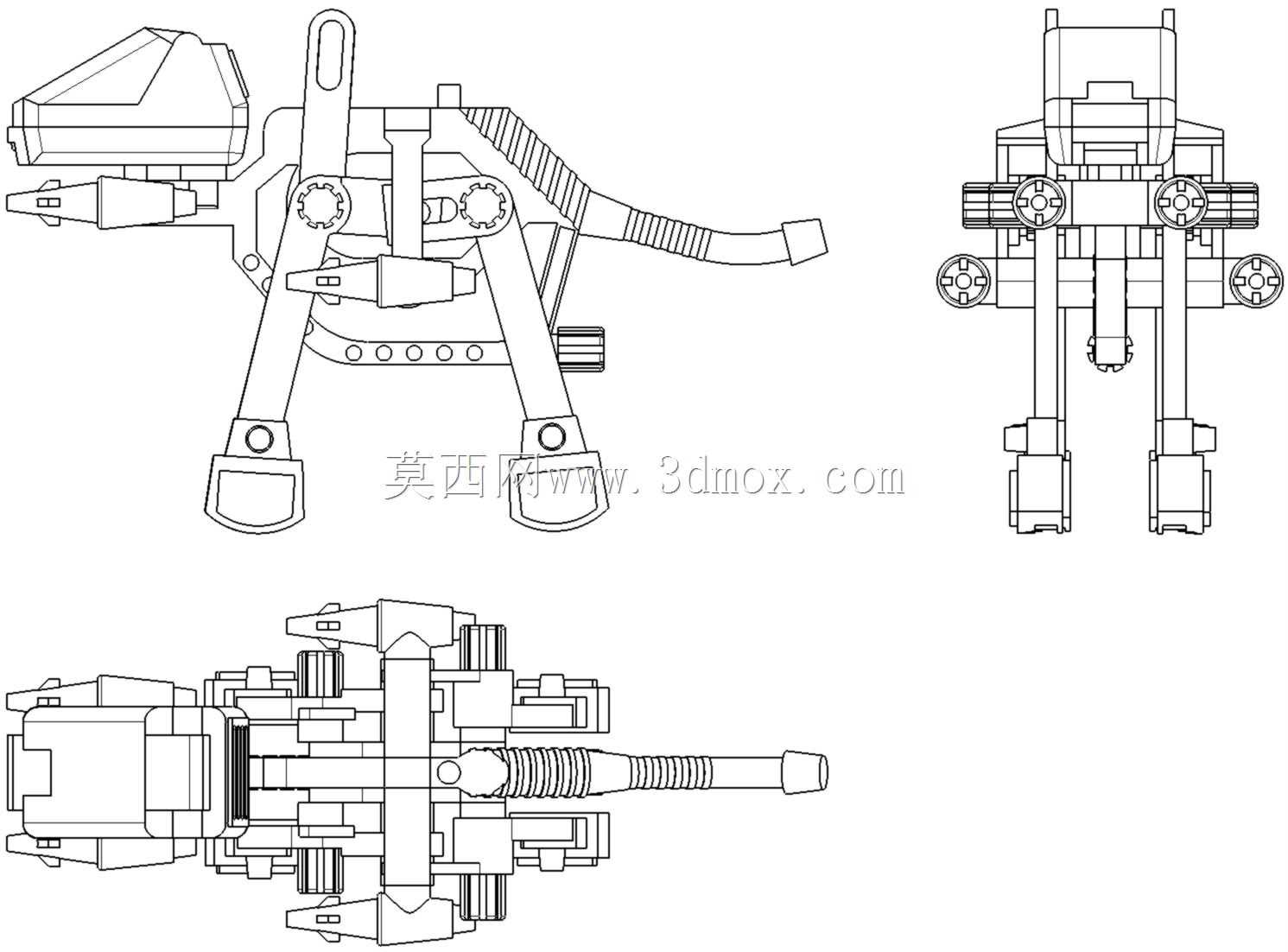

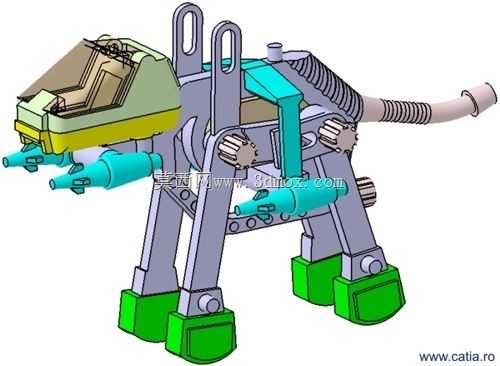

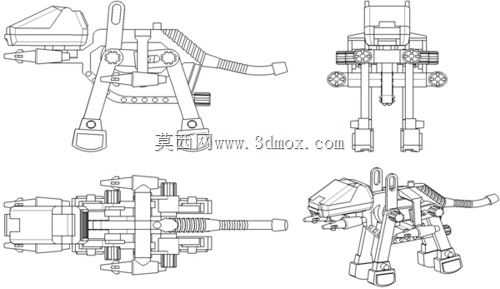

　　这款仿生机械恐龙的结构设计，最初的落地场景瞄准的是青少年科创教育拼装套件、桌面机械创意摆件两大方向，在做结构拆解时首先要兼顾的是拼装的便捷性与机构运动的连贯性，不能为了还原仿生外形牺牲传动的顺畅度，也不能为了运动可靠性把外形做的过于脱离恐龙的生物形态。从结构布局来看，整体采用对称式框架承载，头部、躯干、四肢、尾部分别通过独立的铰接点位连接到主躯干框架上，所有传动齿轮都内嵌在躯干的空腔结构内，既避免了外露齿轮容易夹手的安全隐患，也让整体外形的线条更流畅，不会因为传动部件的突兀布置破坏仿生观感。

　　在功能特性的设计上，这款结构没有采用额外的动力输入接口，核心是依靠手动拨动四肢或者尾部，就能通过躯干内部的齿轮组联动实现头部开合、四肢交替摆动、尾部随动摇摆的连贯仿生动作，这种纯机械传动的设计一方面降低了套件的物料成本，不需要额外配备电机、电池等电控部件，另一方面也能让拼装者在组装完成后，通过手动操作直观理解齿轮传动比、连杆运动轨迹、铰接点自由度匹配的基础机械原理，刚好匹配科创教育场景下的教学需求。做四肢结构设计时，特意将腿部的支撑脚做了加宽的平面处理，保证整个机构静置摆放时的稳定性，不会因为重心偏移出现倾倒的问题，腿部的连杆铰接点位经过反复调整，摆动时的轨迹模拟了真实恐龙行走时的腿部抬升、落下的角度，不会出现运动卡滞或者运动幅度过大导致结构脱开的问题。

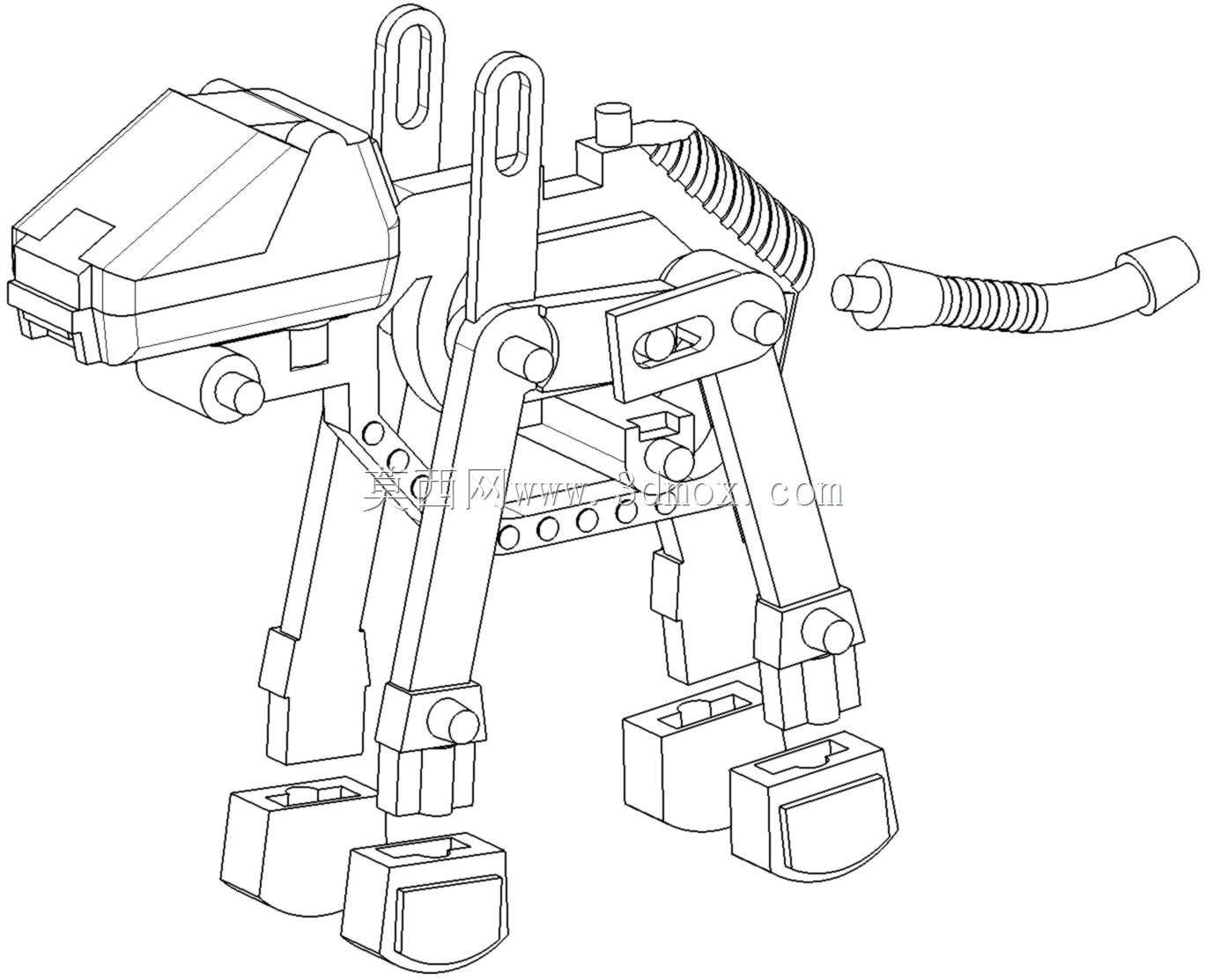

　　头部结构的设计做了简化的铰接开合机构，和前肢的传动链路做了联动，当前肢向前摆动时，头部会同步做出张开的动作，模拟恐龙觅食的姿态，这种联动设计不需要额外设置独立的操作部件，只需要操作四肢就能带动多部位协同动作，大幅提升了把玩时的趣味性。尾部采用多段铰接的分段式结构，每一段尾节都预留了转动间隙，和后肢的传动齿轮组连接，当后肢摆动时尾部会随之做左右方向的小幅摆动，平衡整体机构运动时的重心偏移，同时也让仿生动作的还原度更高。

　　从安装边界的尺寸控制来看，整体结构的所有部件都做了等比例缩放适配，拼装完成后的整体长度控制在200毫米以内，高度控制在120毫米以内，宽度控制在80毫米以内，刚好可以放置在常规的桌面展示架上，不会占用过多的展示空间。所有部件的连接点位都采用了标准的卡扣加销轴的固定方式，不需要额外使用粘接剂，拼装完成后也可以反复拆卸重组，适配教育场景下反复拆装、理解结构的使用需求。在做零件的壁厚设计时，所有塑料结构件的壁厚都统一控制在1.5毫米到2毫米之间，既保证了零件的结构强度，不会因为反复拆装出现断裂变形，也控制了整体的重量，整套结构拼装完成后的总重量不超过150克，摆放时不会对承载的桌面造成额外的负重压力。

　　在传动系统的匹配上，躯干内部的齿轮组全部采用模数0.8的标准直齿圆柱齿轮，齿轮之间的啮合间隙控制在0.1毫米到0.2毫米之间，既保证了传动的顺畅度，不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致传动空程过大，影响动作的连贯性。所有铰接转动的点位都做了圆角导正处理，销轴插入后不会出现偏磨的问题，长时间反复操作也不会出现磨损松旷的情况。做结构校验时特意针对各个运动部件的运动干涉做了全行程模拟，确保四肢在最大摆动角度下不会和躯干、尾部发生碰撞，头部开合到最大角度时也不会和颈部结构发生干涉，整个运动行程内所有部件的运动轨迹都处于安全的边界范围内。

　　针对拼装场景的适配，所有零件都做了防呆设计，不同位置的销轴直径、卡扣尺寸都做了差异化处理，拼装时不会出现零件装反、装错位置的问题，即使是没有机械组装经验的青少年用户，也能按照装配指引顺利完成整个结构的拼装。整个结构没有采用复杂的曲面造型，所有零件的外形都适配常规的注塑模具生产工艺，不需要做复杂的抽芯、斜顶结构，能够有效降低量产时的模具成本，让最终的成品套件可以保持亲民的定价，覆盖更多的消费群体。作为桌面创意摆件使用时，整体的机械外露结构也能很好的体现工业机械美感，不需要额外做外壳包覆，金属质感的销轴和齿轮结构搭配哑光的主体结构件，放在办公桌面或者家居展示柜中都能有不错的展示效果。
