带潜水装具的乐高人仔拼装结构设计

　　这款拼装人仔结构的设计，最初是为了适配积木类科教演示、玩具结构验证场景，可用于中小学科创教育的结构力学演示、积木类产品的开模前结构验证，也能作为潮玩手办的结构参考样件使用。从实际功能来看，整套结构完全复刻了带潜水装具人仔的可动逻辑，头部、躯干、上肢、下肢均保留了经典积木人仔的插拔连接与转动自由度，额外附加的潜水头盔、背部气瓶、手部握持配件均采用标准积木接口，可与同规格通用积木零件实现互换装配。设计过程中优先考虑了零件的注塑成型工艺性，所有外露零件均做了均匀壁厚处理，壁厚控制在1.2-1.8mm区间，避免注塑过程中出现缩痕、缺料问题，零件的插拔连接位均做了0.1mm的装配间隙预留，既保证连接后的阻尼感适中，不会出现松脱掉落，

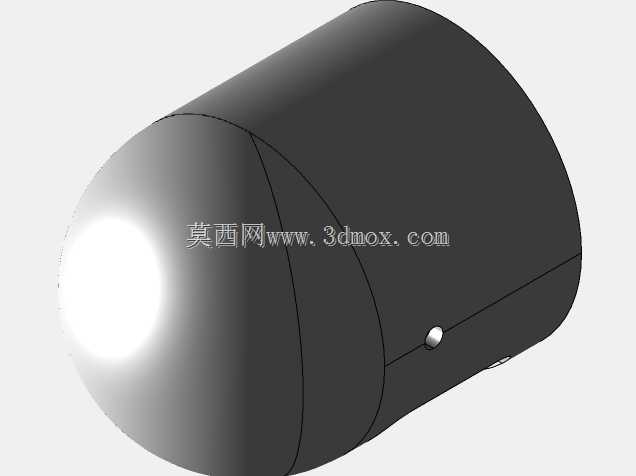

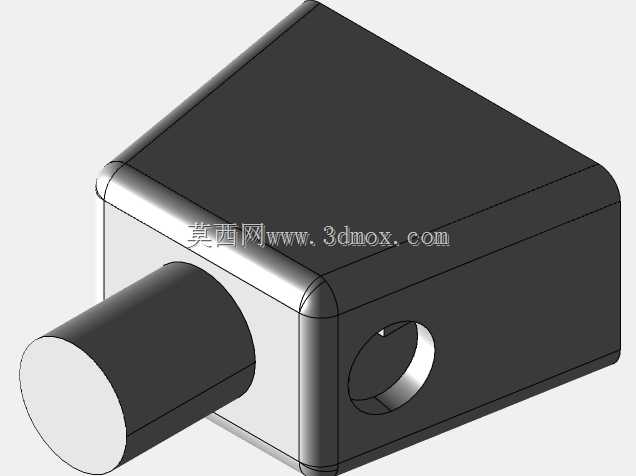

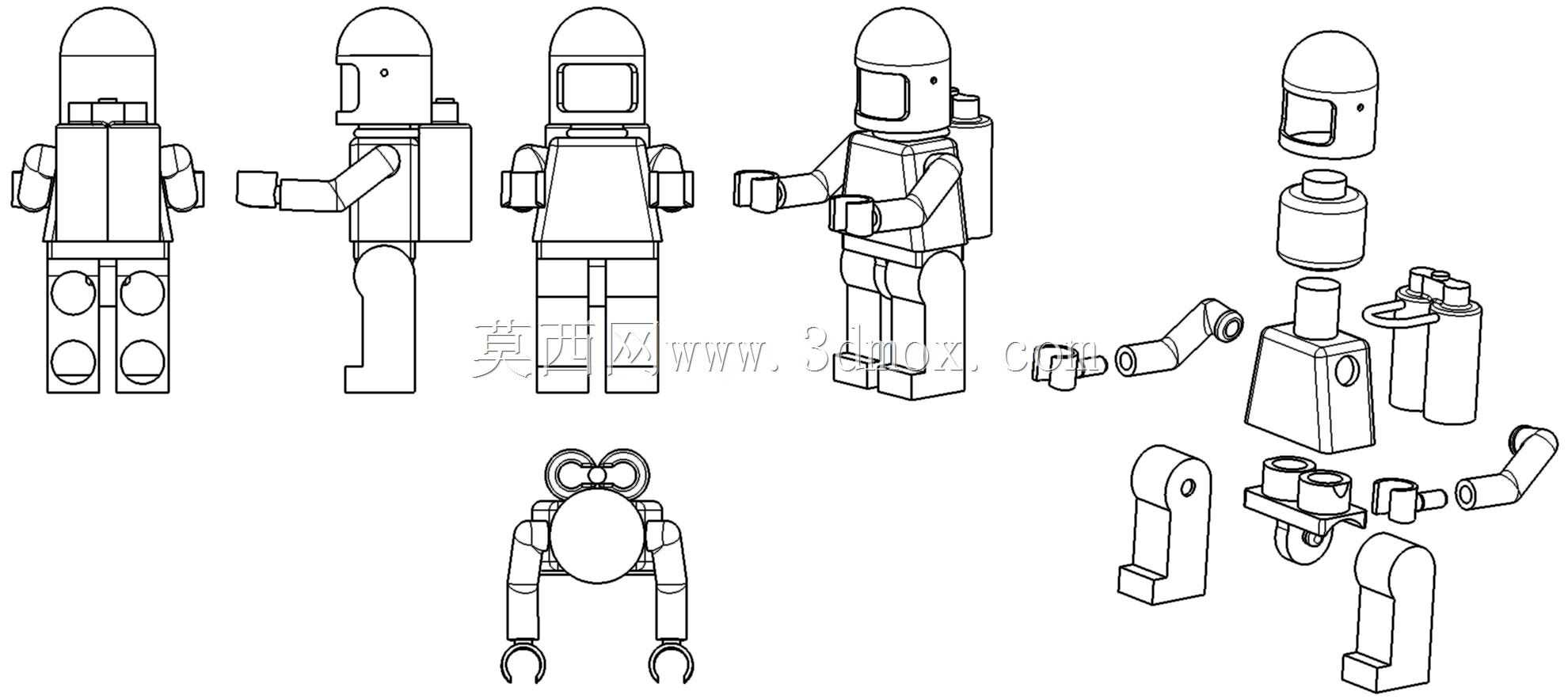

　　也不会因为过盈量过大导致零件装配开裂。从结构拆分来看，整套人仔拆分为头部头盔、头颈部连接件、躯干主体、背部气瓶、左右上臂、左右前臂、手部连接件、左右大腿、左右小腿、脚部、潜水配套手持配件共17个独立零件，每个零件的分型面均设置在外观非可视面，最大程度减少合模线对外观的影响。安装边界方面，整个人仔装配完成后总高度控制在42mm左右，最大宽度为上肢展开后的28mm，前后方向最大厚度为背部气瓶突出后的16mm，所有活动关节的转动角度均做了机械限位：头部可实现360度水平转动，上肢肩关节可实现前后120度摆动，肘关节可实现90度弯折，下肢髋关节可实现前后90度摆动，膝关节可实现80度弯折，所有转动位均采用圆柱面配合，

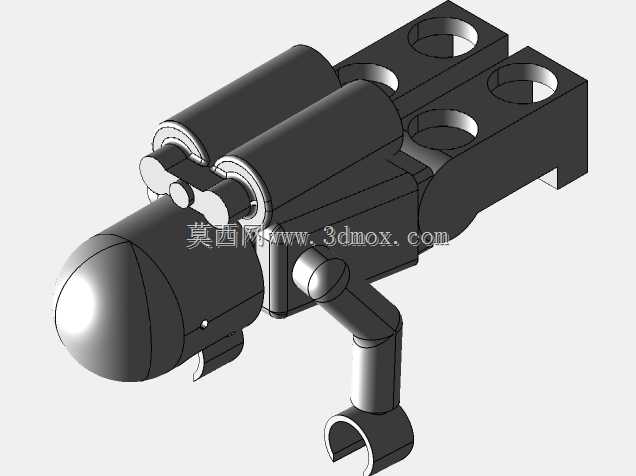

　　配合面粗糙度参考注塑件自然成型精度，无需额外后处理即可满足转动顺滑度要求。在实际应用场景中，这套结构既可以直接作为积木玩具的生产参考，调整尺寸比例后可适配不同规格的积木产品体系，也可以用于3D打印的个性化定制场景，所有零件均为自支撑结构，FDM打印时无需添加额外支撑即可完成成型，打印完成后去除毛刺即可直接装配。设计时特意规避了细小易脱落的零件结构，所有零件的最小尺寸均大于3mm，避免出现儿童误食的安全风险，同时零件的棱角位置均做了R0.3的圆角处理，不会出现尖锐边角划伤使用者的问题。背部气瓶与躯干的连接采用了卡扣式结构，装配后可承受5N的拉拔力不脱落，同时可以方便拆卸更换其他背部配件，拓展人仔的玩法适配性。

　　手部的握持接口采用了标准积木人仔的C型卡扣结构，可兼容同规格的工具、武器类积木配件，不需要额外修改接口尺寸。整套结构的装配逻辑遵循从内到外的顺序，先完成躯干内部的连接柱装配，再依次安装下肢、上肢、头部，最后附加背部气瓶与手持配件，整个装配过程不需要额外工具，徒手即可完成，装配完成后整体结构稳定，可承受1米高度自由跌落至硬质地面不出现零件碎裂、松脱的情况。针对科教场景的使用需求，结构拆分后可清晰展示卡扣连接、圆柱铰接、插拔定位等常见机械连接结构，能帮助学习者直观理解不同连接方式的特点与应用场景，相比普通的静态展示模型，带可动结构的设计更能提升演示过程中的互动性。
