瓦格纳PEA-C4-HiCoat自动粉末喷枪结构

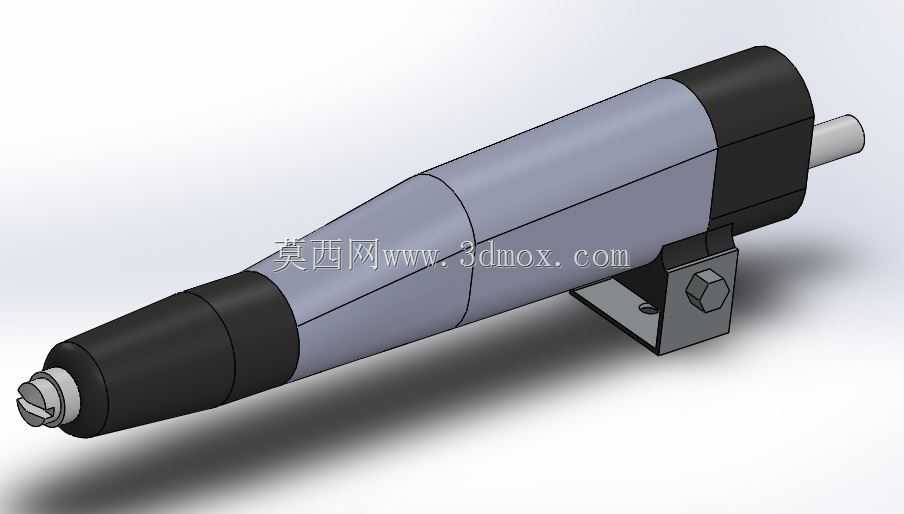

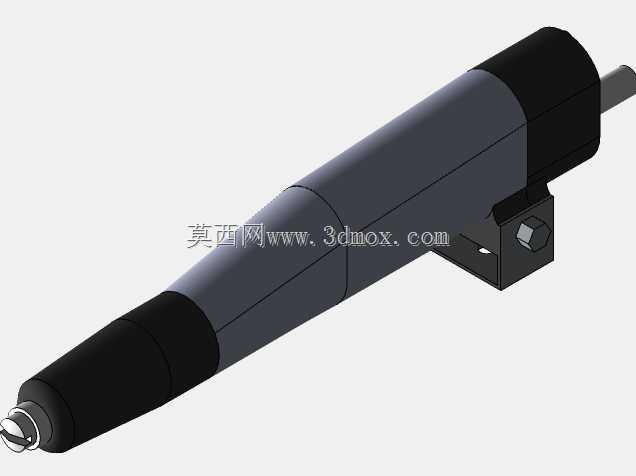

这款自动粉末喷枪主要应用于工业涂装生产线的粉末喷涂工序，常见于五金工件、汽车零部件、家电外壳的表面粉末涂层施工场景，是静电粉末涂装系统里直接执行喷粉作业的核心执行部件，负责将带电粉末涂料均匀喷射到待加工工件表面，配合后续固化流程形成致密防护装饰涂层。从结构设计来看，整体采用细长圆柱式主体布局，枪身前段为粉末喷出与电极放电的工作端，设置有导流结构与电极安装位，可保证粉末流态稳定输出，同时让粉末颗粒携带均匀静电电荷，提升上粉率；中段为枪身主体腔体，内部预留粉路、气路以及高压模块的安装空间，外表面做平滑过渡处理，减少喷涂过程中粉末在枪身表面的积附，避免落粉影响工件涂层质量；后段为管路连接端，用于接入供粉管、压缩空气管以及高压线缆，接口做同轴布局，方便现场布线与管路排布，减少管线弯折带来的气粉输送阻力。安装结构设置在枪身下部，采用L型安装支架配合锁紧螺栓的固定形式，支架与枪身的连接位预留了角度调整余量，可根据实际工位的喷涂角度需求调整枪身俯仰角度，适配不同形状工件的喷涂覆盖需求，安装基准面的尺寸设计匹配常规自动喷涂线的枪架安装孔位，无需额外加工转接件即可完成现场装夹。设计过程中优先保证核心工作尺寸的准确性，枪身整体外径、各段长度比例、喷嘴端的结构尺寸均按照实物测绘还原，可直接用于喷涂工位的布局仿真、枪架干涉检查以及涂装生产线的三维布局设计；对于背部非核心外露辅件做了简化处理，未做细节刻画，若用于生产级的结构拆解仿真，可根据实际实物补充对应辅件结构；枪身表面的品牌标识未做建模处理，不影响整体结构的布局验证与工位模拟使用。在实际生产线应用中，这类自动喷枪通常多把成组安装在往复机或者固定枪架上，根据工件的外形轮廓调整每把枪的喷射角度与出粉量参数，配合工件输送链的匀速移动，实现工件表面全范围的粉末覆盖，模型的外形尺寸与安装边界完全匹配现场安装需求，可直接导入生产线三维布局文件中，进行工位排布、喷枪间距调整、喷射覆盖范围模拟等工作，帮助设计人员提前排查枪身与工件、输送设备、挂具之间的干涉问题，减少现场安装调试的整改工作量。
