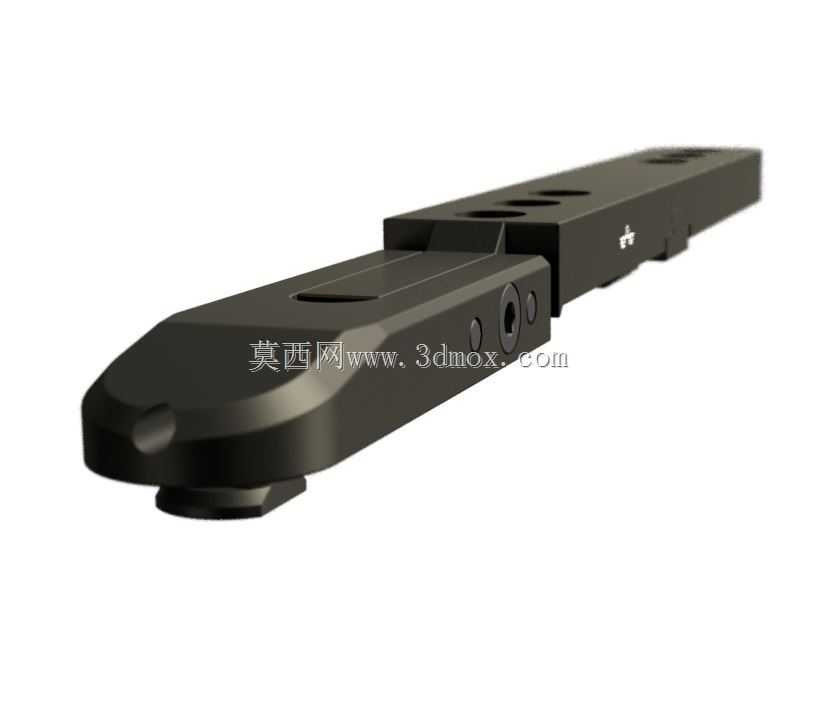

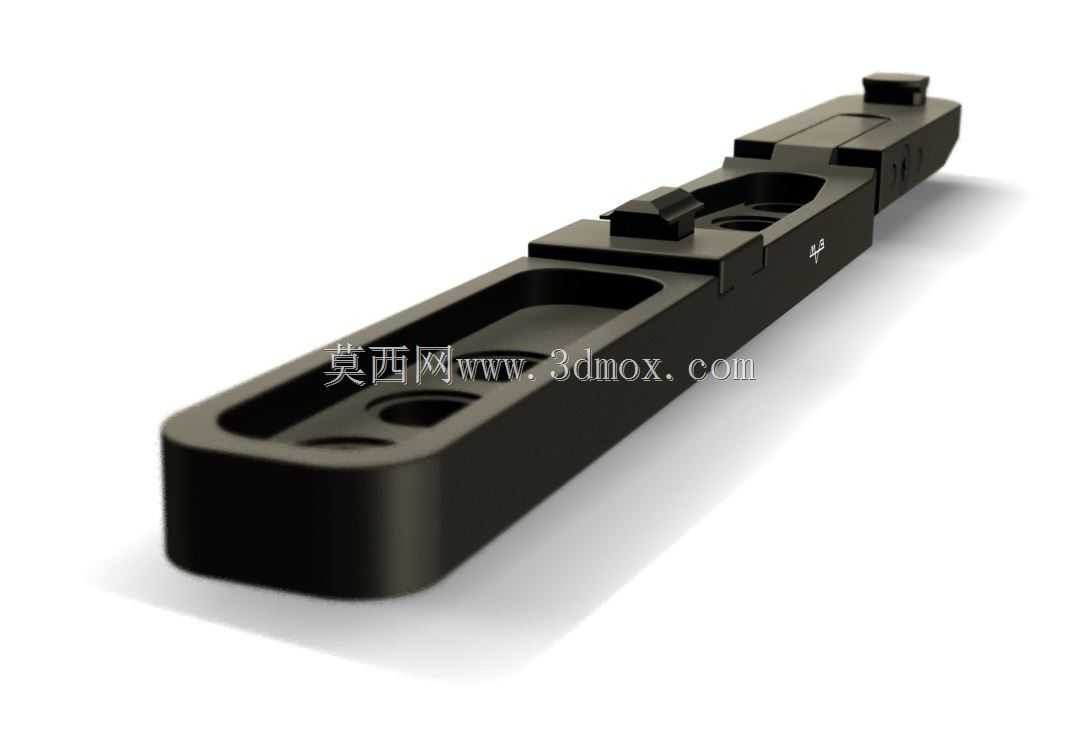

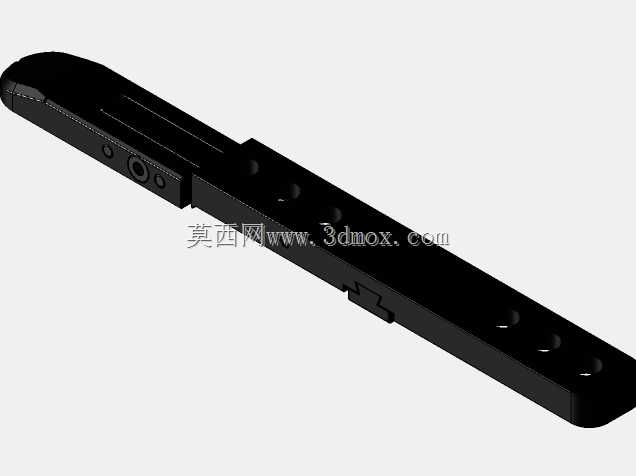

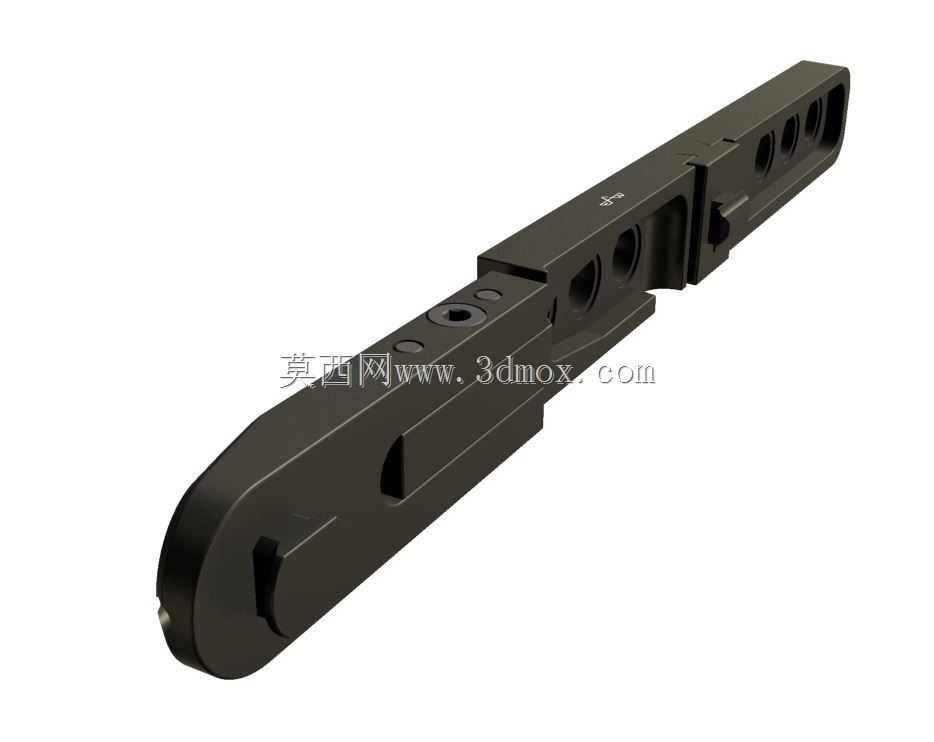

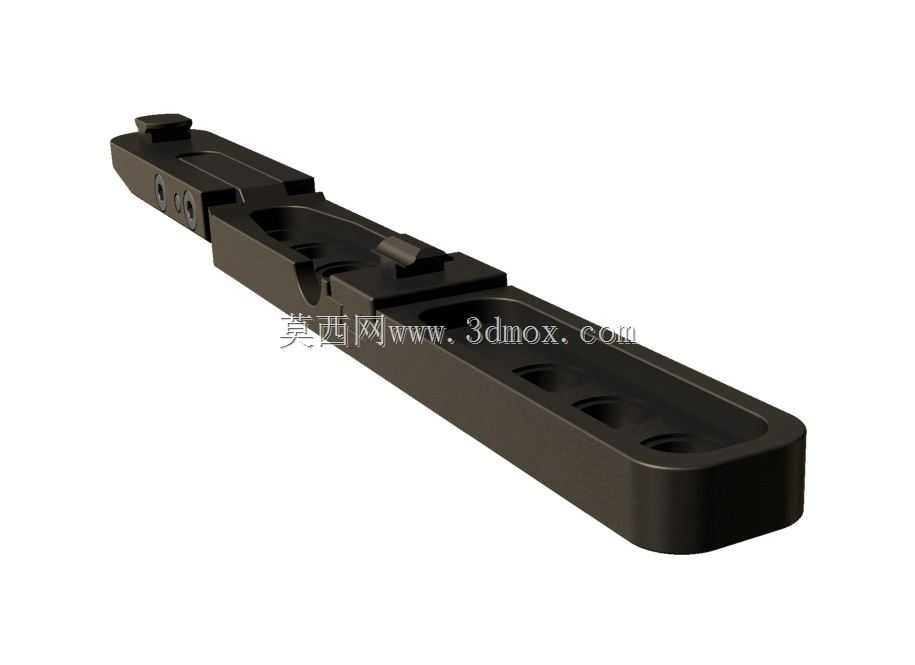

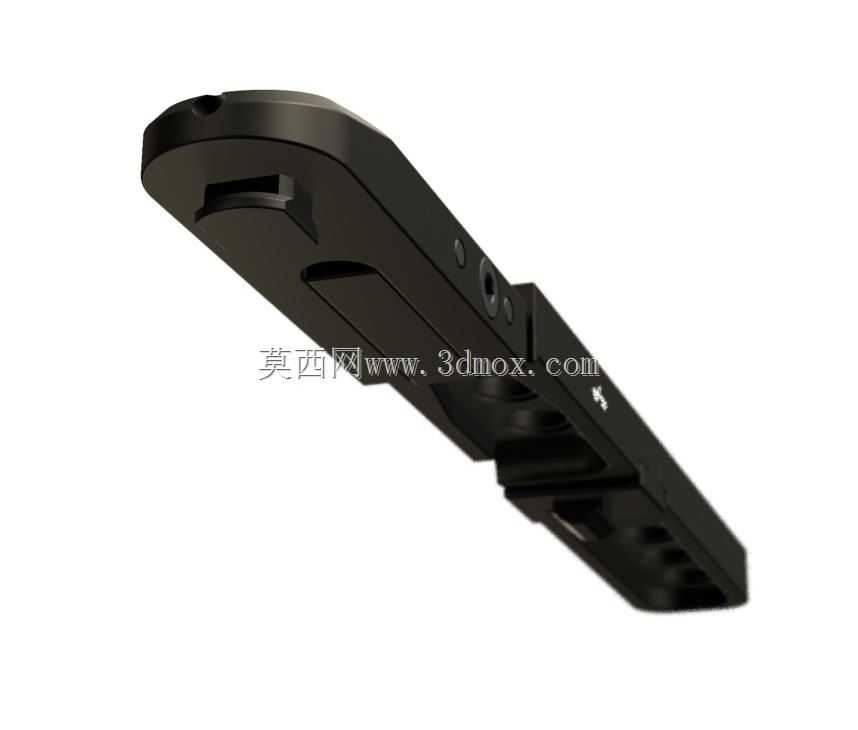

EAW步枪战术附件安装导轨架结构

这款导轨架主要适配狩猎、竞技射击场景下的步枪附件拓展需求，作为枪械与瞄准镜、战术灯、激光指示器等外挂部件之间的连接载体，其核心作用是保证附件安装后的位置精度与连接刚性，避免射击过程中因后坐力冲击导致附件移位，影响瞄准一致性。从结构设计来看，整体采用长条形分段式布局，主体沿枪管上方轴线方向延伸，前端做了圆弧收窄处理，既能够减少射击时的视线遮挡，也可以避免尖锐边角在携行过程中勾挂衣物或装具。导轨顶面加工有标准的皮卡汀尼卡槽结构，卡槽间距、槽深以及侧面定位面的公差都控制在极小范围内，保证不同品牌的战术附件都能顺利卡入锁紧，不会出现旷量。主体侧面设置了多组锁紧螺钉孔，安装时通过侧面的紧定螺钉将导轨架与枪械原有的安装基座牢牢固定，螺钉孔位置做了沉头处理，螺钉锁紧后头部不会突出导轨侧面，避免干涉附件滑动安装。导轨底部的定位凸台与枪械上方的安装槽完全契合，安装时无需额外打磨修配，凸台的高度经过精准计算，保证导轨安装后顶面与枪管轴线的平行度误差控制在合理区间，减少瞄准镜装夹后的校正工作量。导轨上预留的多组镂空孔位，一方面能够降低整体重量，减少枪械前端的配重负担，避免长时间携行造成的重心前倾问题，另一方面也可以作为附件安装的辅助定位孔，适配部分需要穿孔固定的专用战术配件。从安装边界来看，导轨整体长度覆盖了从枪管基座到照门前方的区域，既预留了足够的附件安装空间，也不会遮挡枪械原有的机械瞄具，在光学瞄准镜故障时可以快速切换机械瞄具应急使用。导轨的壁厚设计经过反复校核，在保证足够结构强度抵御大口径步枪后坐力冲击的前提下，尽可能缩减了整体厚度，避免安装后枪械整体高度过高导致瞄准线抬升过多，影响射击姿态的舒适性。表面做了哑光硬质氧化处理，既能够提升耐磨耐腐蚀性能，适应野外狩猎时的潮湿、多尘环境，哑光表面也不会产生反光，避免暴露射手位置。在实际选型使用时，需要核对对应枪械的顶部安装基座尺寸，确认底部定位凸台的宽度、固定孔位的间距与枪械匹配，安装时按照对角顺序逐步拧紧侧面锁紧螺钉，保证导轨受力均匀，避免单侧受力导致的导轨偏斜，附件装夹后需要进行实弹校枪，确认弹着点与瞄准点重合后再投入实际使用。
