短管构型AK风格枪械外观结构设计

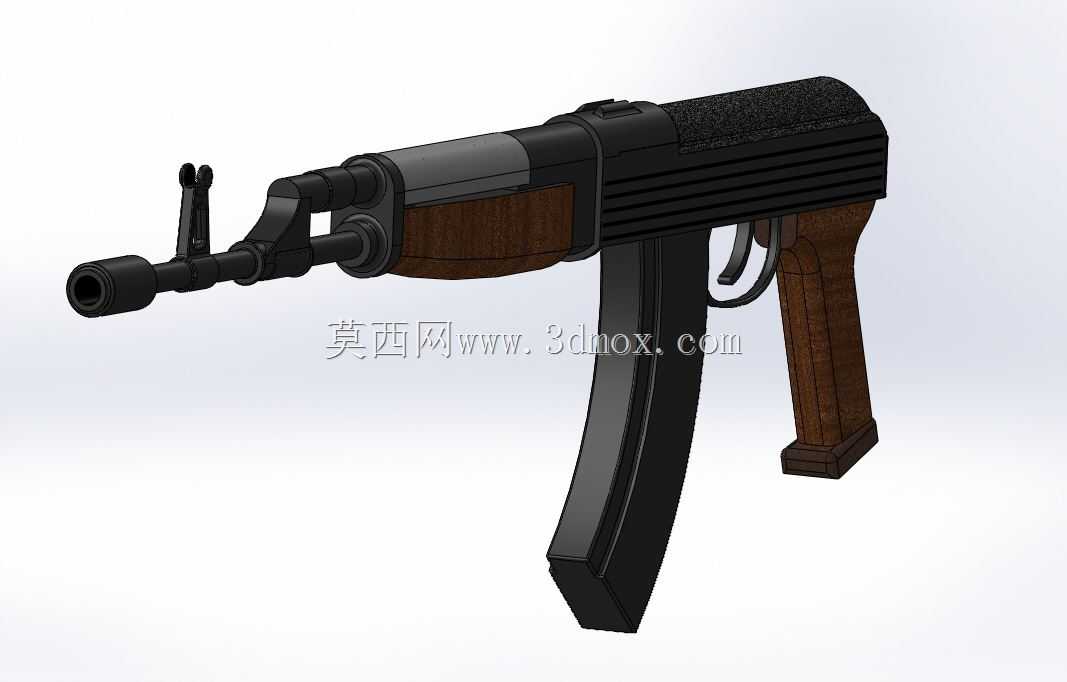

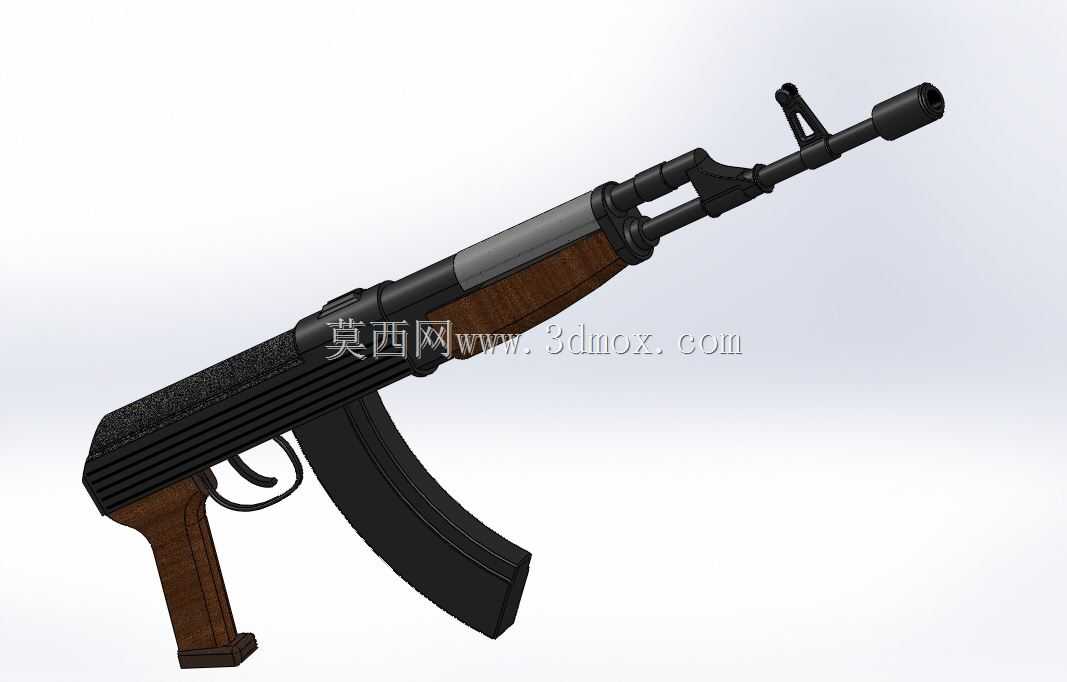

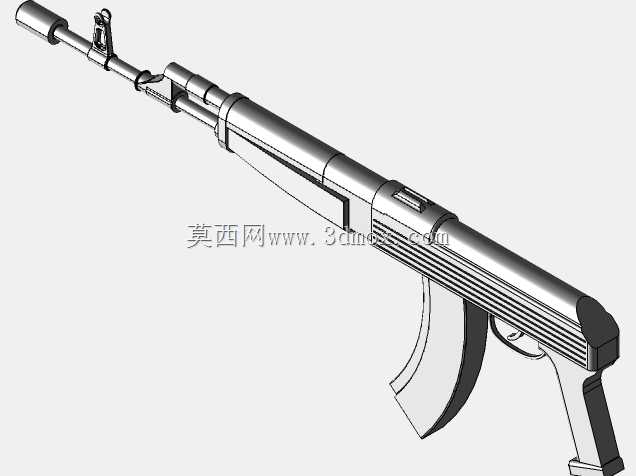

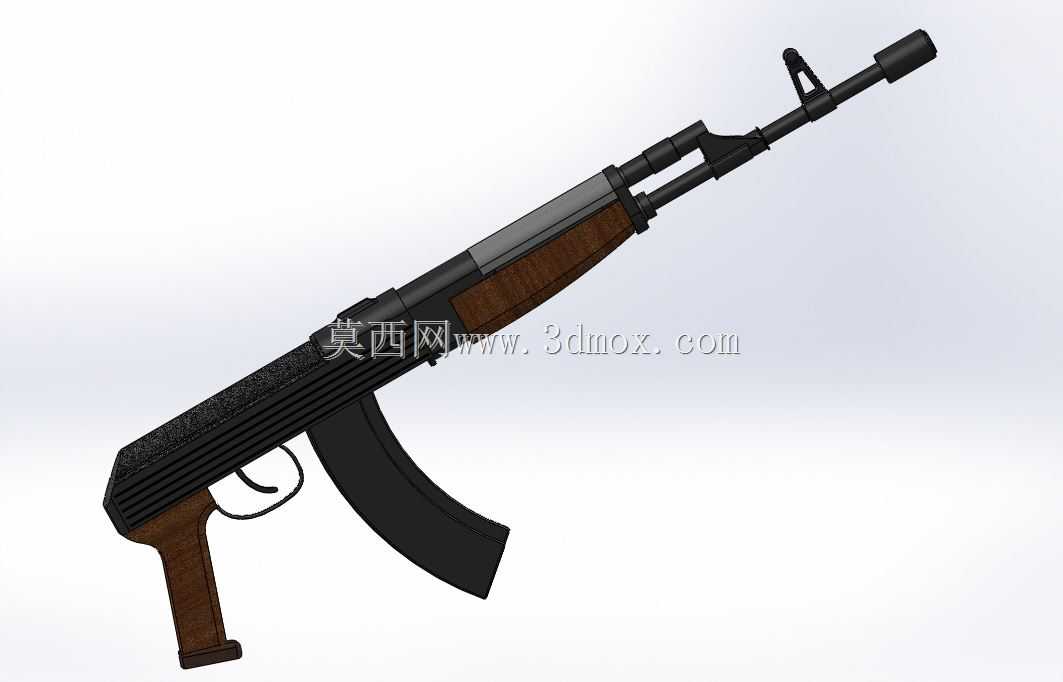

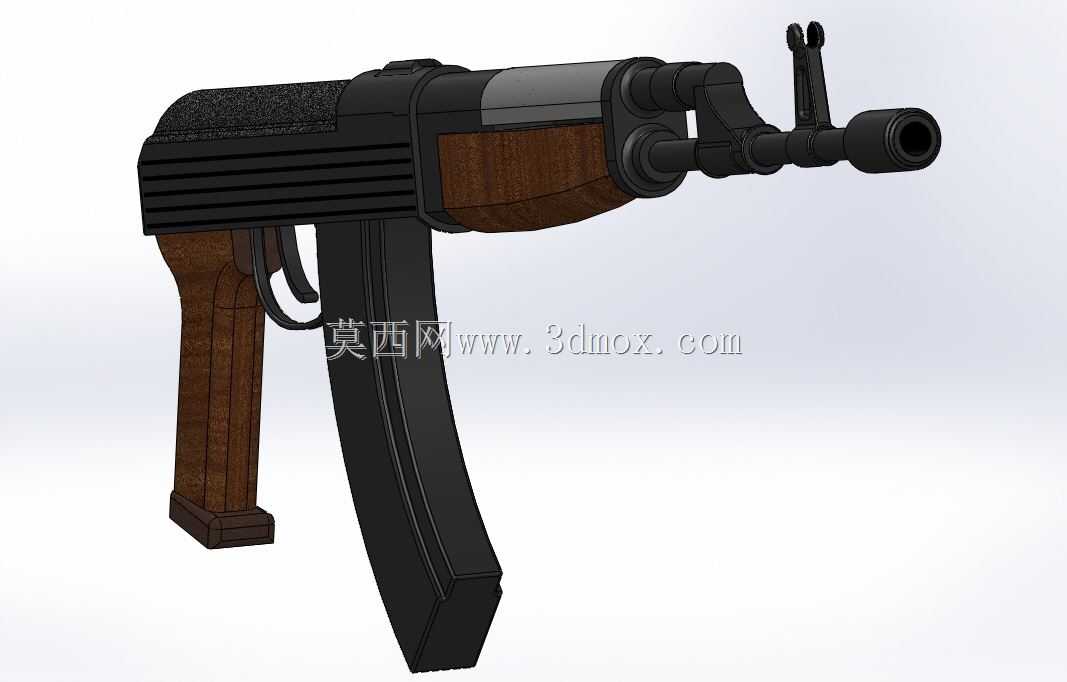

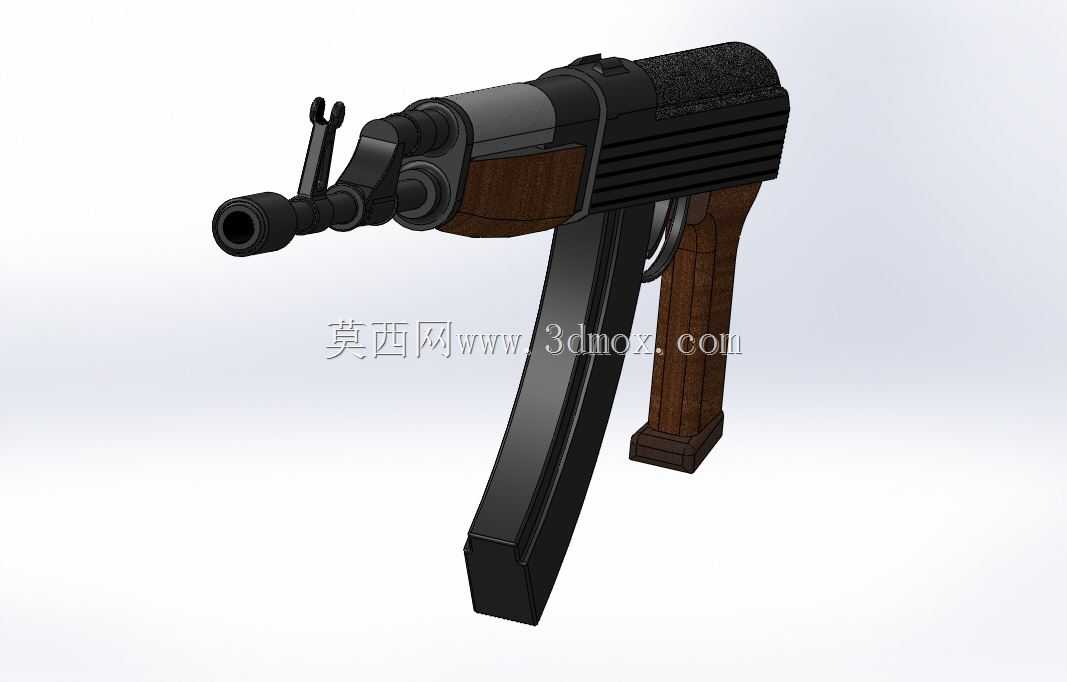

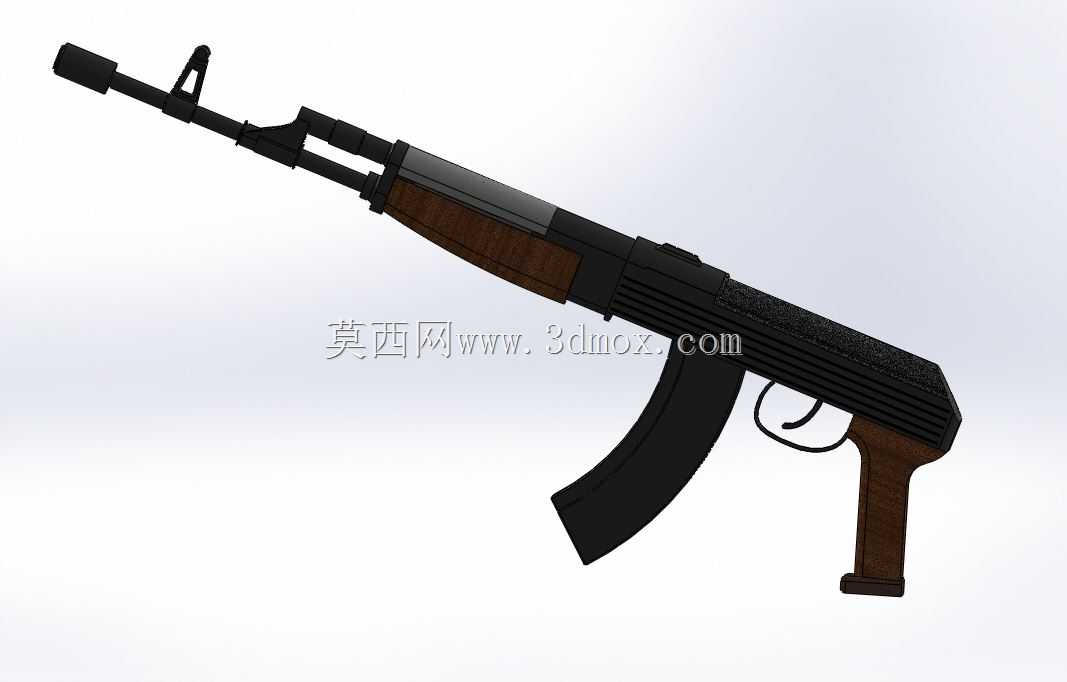

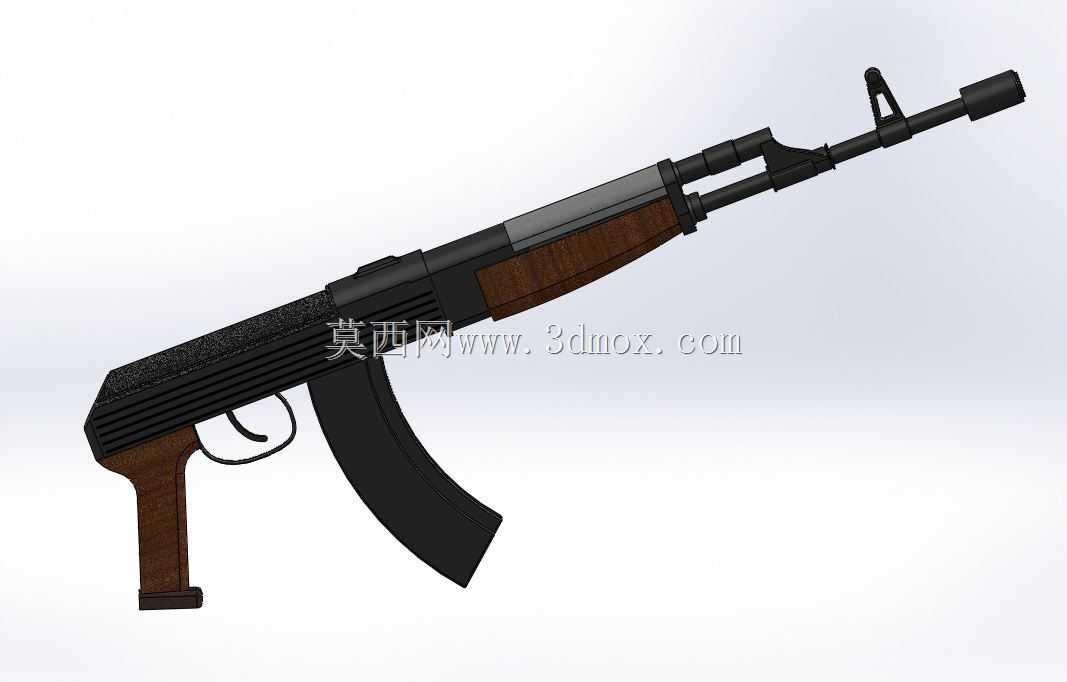

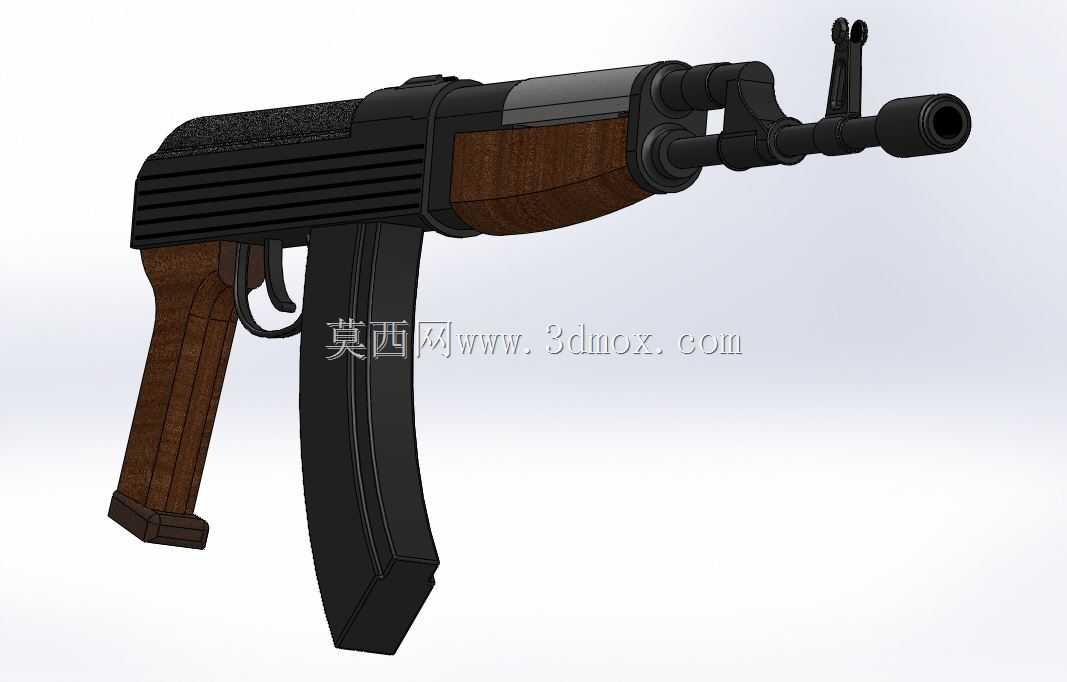

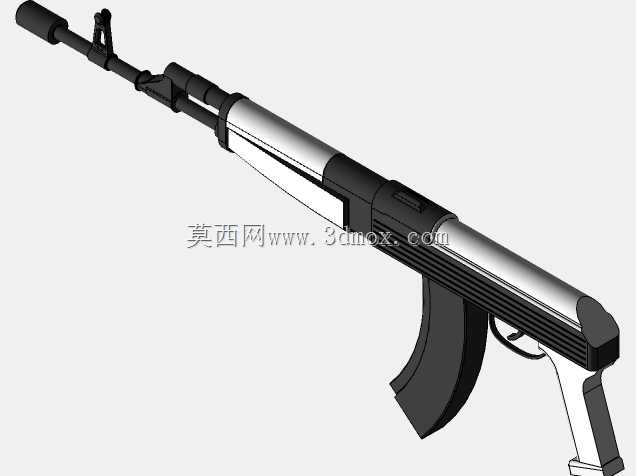

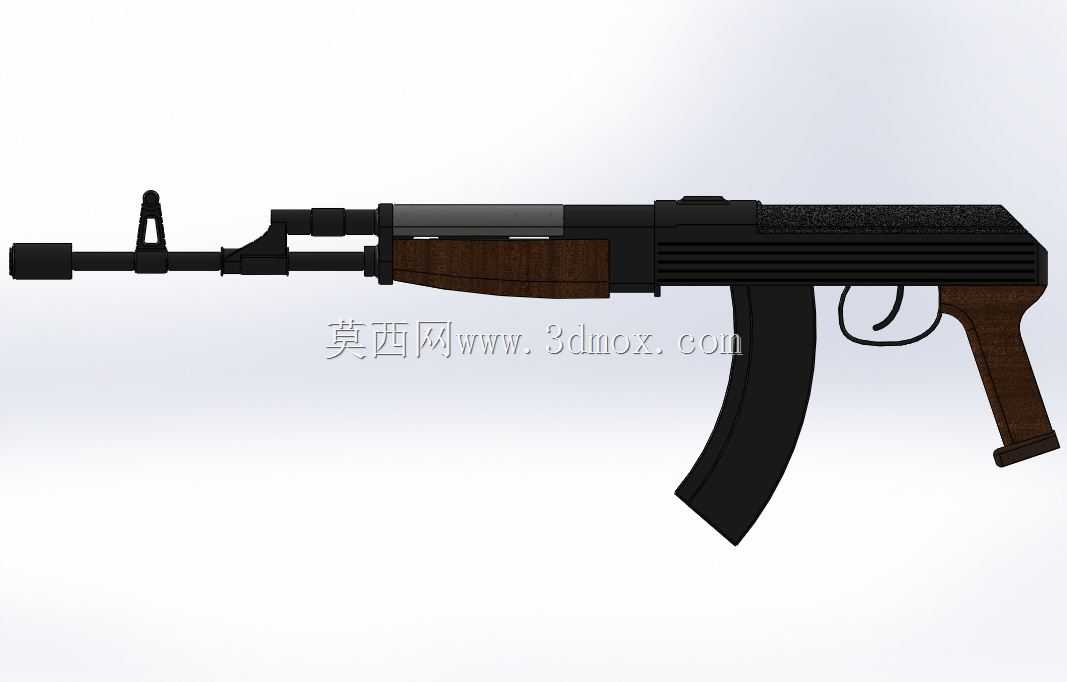

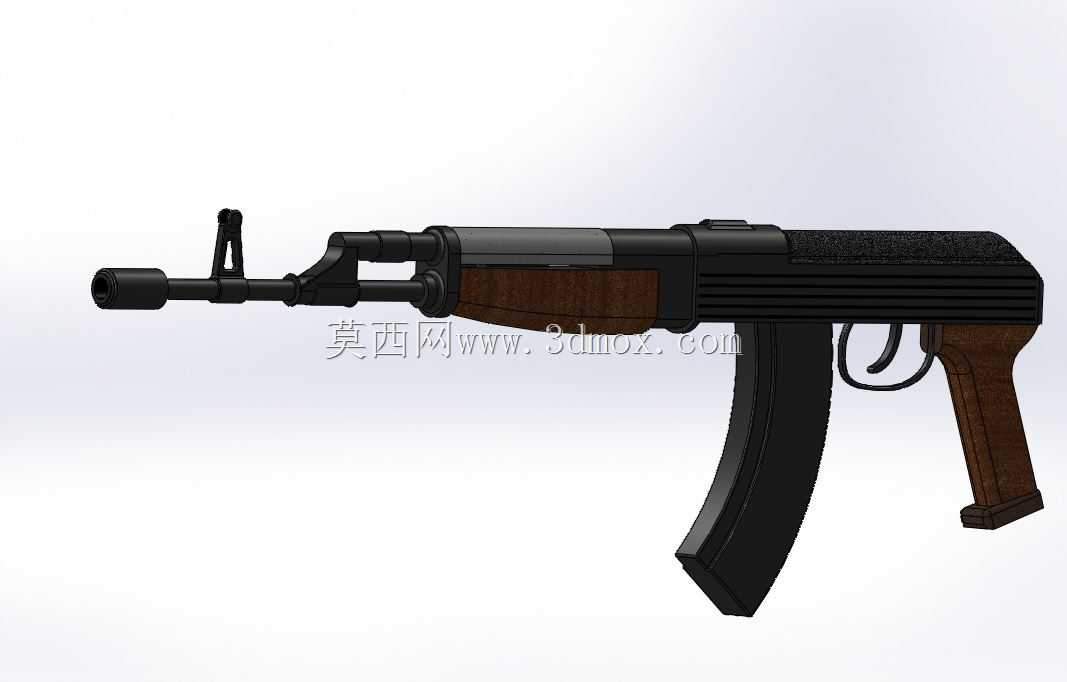

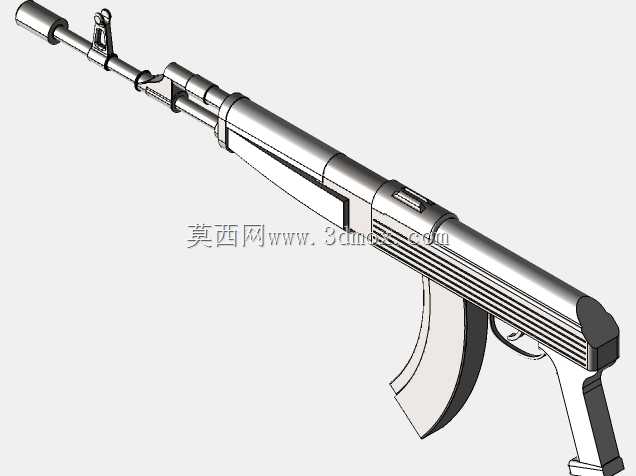

该短管AK构型枪械外观结构设计，核心面向轻武器教具制作、影视道具开发、战术模拟训练装备研发等场景，在结构还原上兼顾了经典AK系列枪械的识别特征与短管型号的紧凑布局需求。从功能特性来看，设计保留了原系列枪械的核心外观识别点，包括弧形弹匣、木质纹理握把与护木结构、枪口装置、表尺与准星组件，同时截短了枪管长度，取消了固定枪托结构，整体握持重心向握把位置偏移，适配单手握持或近距离战术动作的展示需求。设计过程中优先处理了各部件的装配边界，握把与机匣的连接位置做了贴合手部握持曲线的过渡处理，护木部分的防滑纹理深度控制在1.2mm，既保证视觉上的防滑质感，也避免3D打印或机加工过程中出现薄壁断裂问题。外形尺寸方面，整体长度控制在320mm区间，高度不含弹匣为180mm，弹匣底部到机匣顶部的垂直距离为210mm，各部件的安装止口预留了0.15mm的装配间隙，适配不同加工工艺的公差要求，不管是采用光敏树脂3D打印做外观验证件，还是采用铝合金切削做金属质感道具，都能直接沿用现有装配关系完成组装。结构设计上拆分了机匣上下盖、护木、握把、弹匣、枪管组件、准星表尺组件共7个独立模块，每个模块的连接位置都设计了隐藏式定位销孔，组装后外观无明显拼接缝隙，兼顾外观完整性与拆装便利性。针对教具场景的使用需求，扳机组件做了可动结构设计，扣动行程为6mm，具备模拟扳机力反馈结构，弹匣采用快拆式卡扣设计，可模拟实弹弹匣的拆装动作，同时所有部件边缘都做了R0.5的圆角处理，避免使用过程中出现锐边划伤的问题。枪口装置部分还原了经典AK的斜切防跳器结构，内部做了实心填充处理，仅保留外观特征，符合道具类产品的安全规范要求。护木与握把的木质纹理部分采用了凹凸纹理映射设计，加工时可通过表面后处理实现仿真木质质感，不需要额外粘贴装饰件，提升整体结构的耐用性。
