贸易设备用夹紧式紧固件结构设计

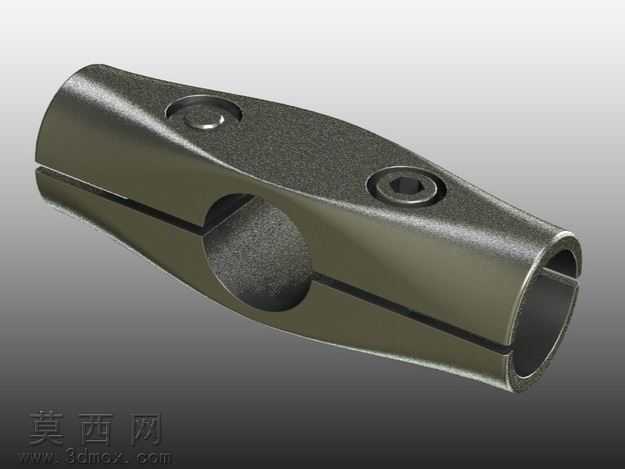

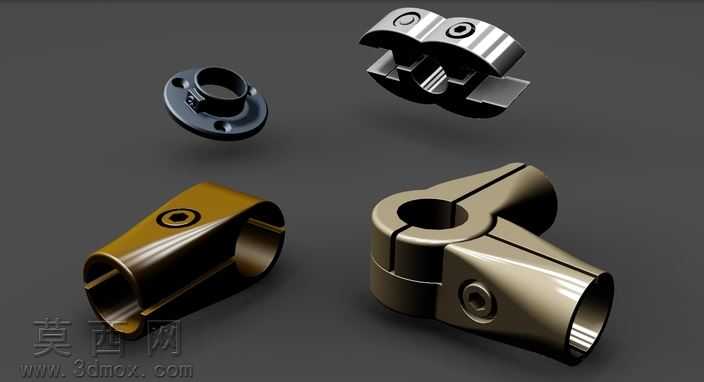

本作品为贸易设备配套使用的夹紧式紧固件三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于紧固件的功能需求绘制二维草绘轮廓，精准定位主体的夹持开口、中部穿接通孔、端部套接孔以及顶部锁紧螺孔的相对位置，通过拉伸、切除、倒角等基础特征命令完成主体基体的构建，过程中严格控制各壁厚尺寸、开口缝隙宽度、孔位同轴度等关键参数，确保结构符合实际装配的公差要求。建模完成后对模型进行细节优化，对所有棱边添加符合机械加工规范的圆角与倒角特征，消除尖锐棱角，还原真实五金零件的加工工艺特征，同时在锁紧螺孔位置构建配套的内六角紧定螺钉模型，还原紧固件的完整装配状态，清晰展示其锁紧工作的配合关系。渲染阶段采用金属磨砂材质模拟钢制紧固件的表面质感，调整材质的粗糙度、金属度参数还原发黑处理后的金属表面哑光效果，搭配渐变灰色背景突出零件的结构轮廓，通过三点布光方案打亮零件的夹持面、孔位结构与开槽细节，让金属表面的光影过渡自然，清晰呈现零件的立体形态与结构特征。该紧固件采用一体式开槽夹紧结构设计，中部大直径通孔用于穿接固定轴类构件，端部套接孔用于对接配套杆件，顶部两个内六角紧定螺钉旋紧时可迫使主体开槽产生弹性形变，从而对穿接的轴件与杆件产生均匀的抱紧力，实现多构件之间的稳固连接，相比传统的螺栓紧固结构，该夹紧式紧固件无需在被连接件上加工螺纹孔，装配操作便捷，锁紧力分布均匀，可有效避免被连接件表面出现压痕损伤，适用于贸易展示设备、轻型机架等场景的杆件快速拼接与位置固定，结构紧凑小巧，夹持稳定性强，可反复拆装调整位置，具备良好的实用性与通用性。
