四翼结构气动优化飞镖发射配套部件

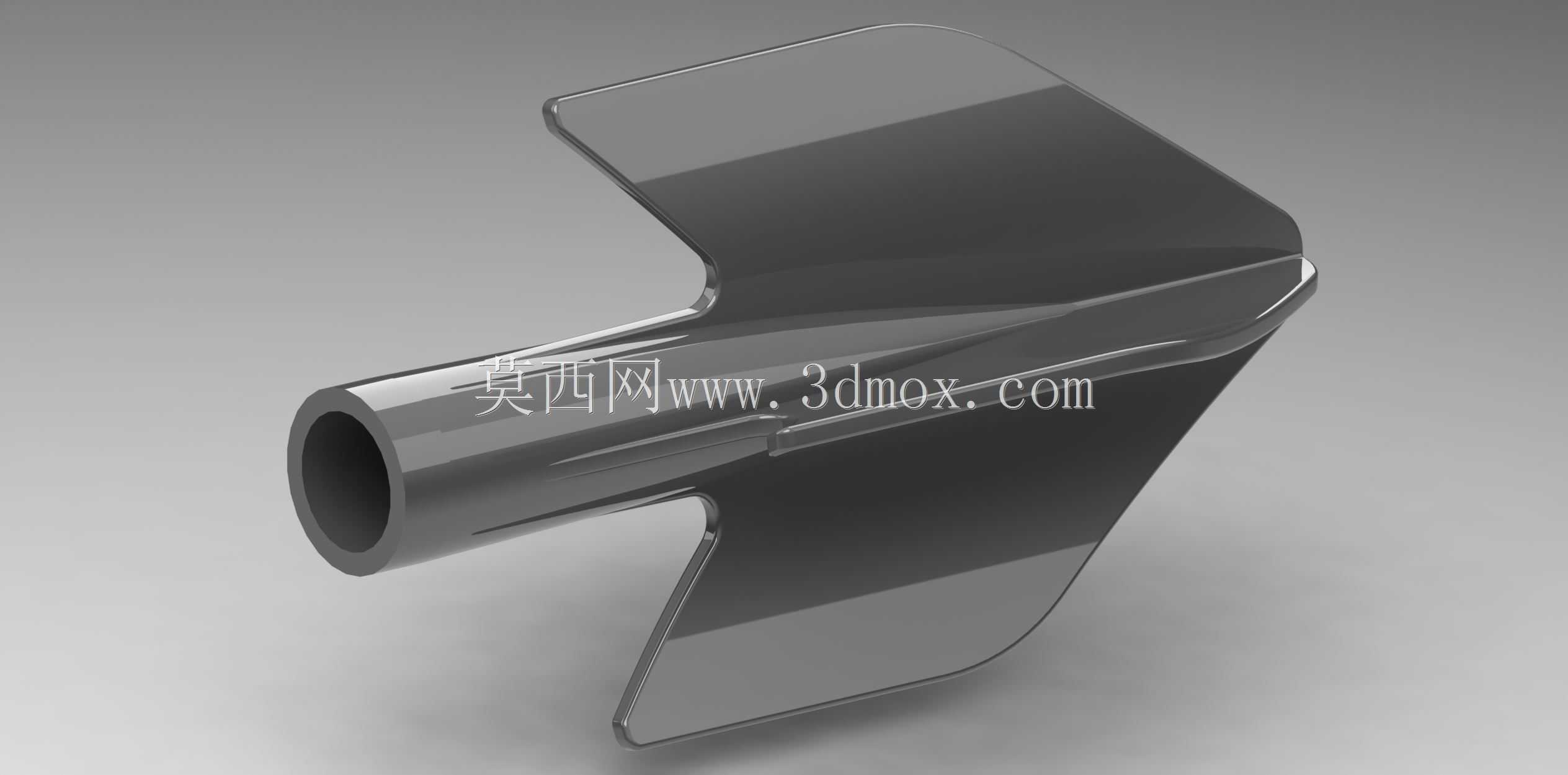

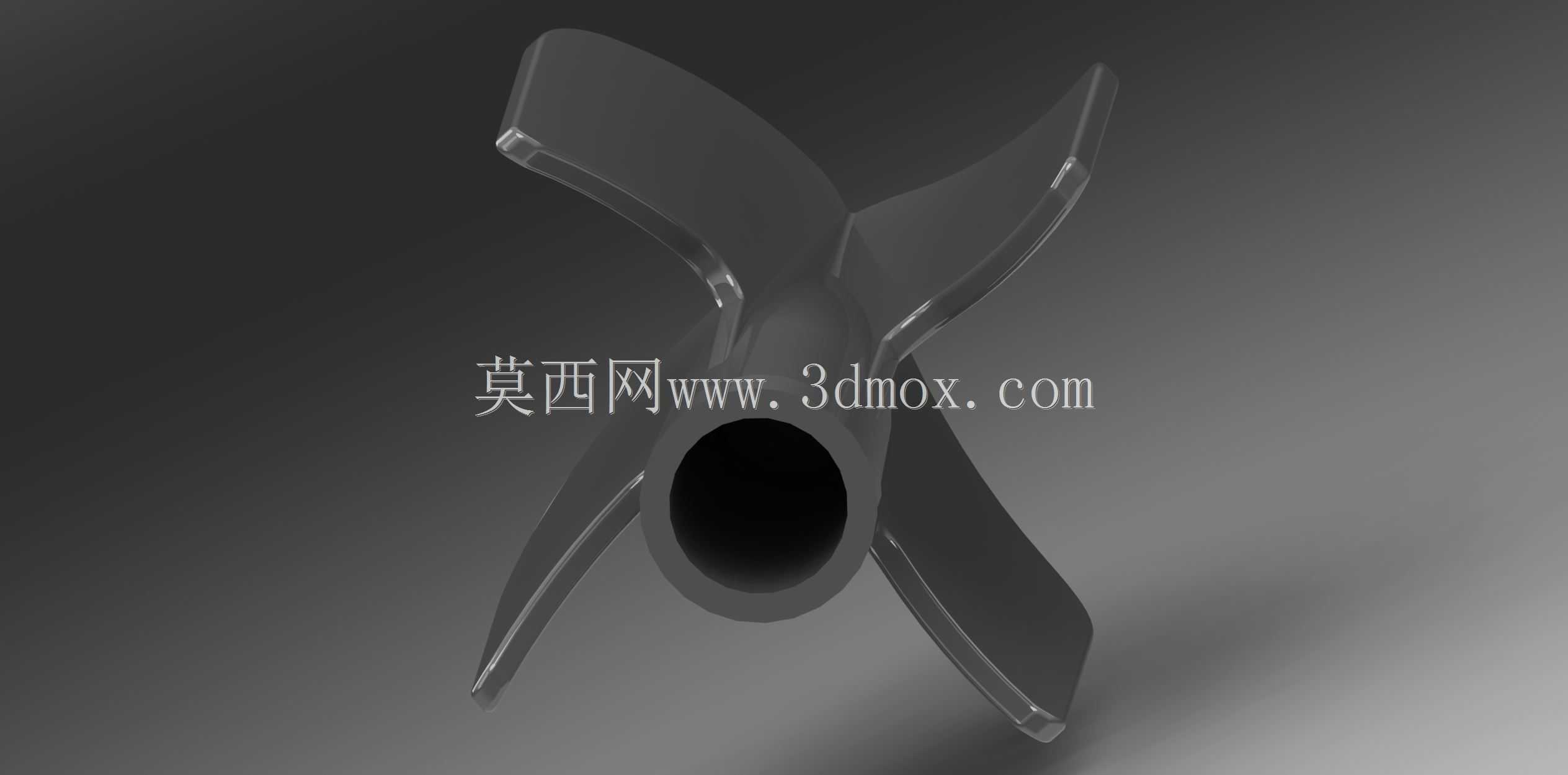

该部件主要配套应用于休闲竞技类飞镖发射装置的前端出射端，作为飞镖飞行过程中的稳定承载结构，直接决定飞镖离开发射装置后的飞行姿态保持能力与落点精度。在实际竞技使用场景中，多枚飞镖连续发射时，尾部结构的碰撞干扰是影响连续射击精度的核心问题，该结构在设计阶段就针对性调整了翼片的背部过渡轮廓，将原有直角衔接的翼根位置改为大圆弧平滑过渡，减少飞镖在弹匣内堆叠、出膛瞬间相邻部件的剐蹭概率，从结构层面降低连续发射时的卡滞、轨迹偏移风险。气动性能优化是该结构的设计核心，四片翼片采用非等厚的流线型截面设计，翼片前缘做了0.2mm的圆角钝化处理，避免高速飞行时前缘产生的气流分离增大飞行阻力，翼片后缘逐渐收薄至0.1mm，引导翼面气流平稳汇流，减少尾部紊流带来的姿态扰动。中心的通孔为标准发射推杆配合孔，孔径公差控制在H7级，与发射装置的推杆采用间隙配合，保证飞镖在推杆推动下顺滑上膛、无卡滞出膛，通孔的深度与翼片根部的衔接位置做了加厚处理，避免高速发射时的冲击力导致翼根断裂。从安装边界来看，四片翼片的外切圆直径控制在统一尺寸，适配常规发射装置的枪管内径，翼片的外边缘与枪管内壁保留0.1mm的安全间隙，既不会因为间隙过大导致飞镖在枪管内晃动，也不会因为间隙过小出现摩擦剐蹭影响出射速度。翼片的扭转角度经过多轮气动仿真调整，每片翼片带有2度的微扭转角，飞镖离膛后可以借助气流作用产生微幅自旋，进一步提升飞行过程中的姿态稳定性，抵消单侧气流扰动带来的轨迹偏移。翼片与中心筒体的衔接位置做了等强度过渡，通过有限元应力分析校核，在发射冲击力作用下，翼根位置的最大应力远低于常用工程塑料的许用应力值，保证部件在常规使用强度下不会出现结构失效。该结构既可以直接用于量产飞镖的结构参考，也可以作为气动类小型旋转稳定部件的设计参照，针对不同发射功率的装置，还可以通过调整翼片厚度、扭转角度来适配不同的飞行速度要求，在保证结构强度的前提下尽可能降低整体重量，减少发射过程中的动能损耗。
