叠层式带定位孔机械夹持固定构件

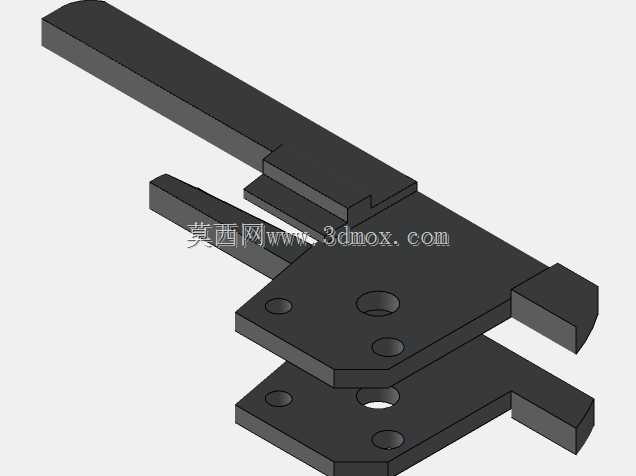

该叠层式夹持固定构件主要应用于工装夹具工位、自动化输送线定位端以及小型装配设备的工件锁紧环节，在实际产线中承担待加工工件的侧向夹持与位置固定作用，避免工件在钻孔、打磨、小件装配工序中出现位移偏差。从结构设计来看，构件采用上下两层对称式板件叠加布局，上层延伸出长条形压臂，压臂末端做斜切处理，可适配不同厚度工件的压合需求，下层板件对应设置承托臂，与上层压臂形成咬合式夹持空间，无需额外加装垫块即可覆盖3-12mm厚度的板状、条状工件夹持场景。构件主体安装板上预留了三个沉头定位孔与一个中心通孔，沉头孔用于配合内六角螺栓将构件整体固定在设备安装基面，安装孔位的孔距公差控制在±0.02mm范围内，可直接适配现有标准工装底板的孔系布局，无需二次扩孔调整；中心通孔可用于穿装定位销或者气路管线，适配气动夹紧的改造需求。设计阶段充分考虑了加工工艺性，所有板件边缘均做了C0.5的倒角处理，去除铣削加工产生的毛刺，避免装配过程中划伤操作人员或者工件表面；上下层板件之间预留了0.1mm的装配间隙，保证压臂开合过程中无卡滞，长期使用不会出现层间磨损咬死的问题。从安装边界来看，构件整体安装基面的投影尺寸为长82mm、宽46mm，压臂完全伸出时的总长度为135mm，安装时需要在基面预留至少90mm*55mm的平整安装区域，压臂活动范围内不能有凸起的干涉结构，保证夹持动作的行程空间。该构件的受力结构经过优化，压臂与主体板的连接位置做了加厚处理，夹持力可达120N，能够满足常规小型金属件、塑胶件的装夹固定需求，在频繁开合的工装工位上使用寿命可达10万次以上，无需频繁更换易损件。
