多管转膛式高射速自动武器结构设计

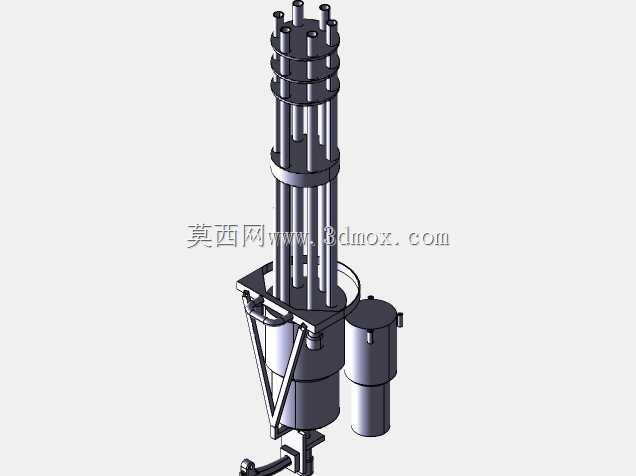

该结构为多管转膛类自动武器的完整三维设计成果，整体采用立式多管并联布局，核心发射管组沿中心轴周向均匀排布，外围通过多层环形定位箍实现管组径向约束，避免连续发射过程中管体出现谐振偏移，保证射弹散布精度。下部集成旋转驱动与供弹衔接模块，侧置的容弹组件通过倾斜支架与主体承力框架连接，供弹路径沿切向接入转膛工位，可在管组旋转循环中完成弹药输送、上膛、闭锁、击发、抛壳的全流程动作，大幅提升单周期击发频次，适配高射速拦截、近程防御等对火力密度要求较高的应用场景。设计过程中优先考虑连续工作的热容量冗余，多管轮换击发的结构可将单管热负荷分摊至全部发射管，延长持续射击时长，降低单管过热引发的故障概率。承力框架采用三角斜撑结构连接下部安装基座，可将发射后坐力沿斜向传导至安装面，减小对搭载平台的冲击载荷，安装基座预留标准连接接口，可适配不同载具的安装点位，无需额外改制转接结构。整体结构的运动副全部做了间隙预留设计，考虑高温工况下的零件膨胀量，避免热胀导致的运动卡滞，各管组的同轴度通过定位箍的止口结构保证，装配时无需反复调校即可满足精度要求。供弹组件与主体的连接采用快拆结构，日常维护时可快速拆卸完成故障排查与易损件更换，无需拆解主体核心结构。击发机构集成在转膛驱动组件内部，随管组同步旋转，每根发射管对应独立击发工位，击发时序与转膛旋转角度精准匹配，避免出现早发、漏发问题。外部轮廓做了棱角钝化处理，避免操作维护过程中出现磕碰划伤，整体外廓尺寸适配常规近防武器站的安装空间，安装边界预留了传感器、冷却管路的布设空间，可根据实际使用需求加装外置冷却、测速、校瞄等附加组件，无需对主体结构进行二次加工。
