车用废气驱动涡轮增压器结构设计

　　在商用车与乘用车动力总成的配套设计中，涡轮增压器是兼顾动力输出与燃油经济性的核心配套部件，这套三维结构完整还原了车用废气涡轮增压器的实际装配形态，覆盖了从涡轮端到压气机端的全部核心结构细节。从实际装车场景来看，这类增压器的安装位置紧贴发动机排气歧管出口，需要同时耐受排气侧的高温工况与压气机侧的高速气流冲击，建模过程中特意保留了壳体的壁厚过渡特征，涡轮壳的流道曲面完全按照废气导流的实际走向构建，避免了常规简化模型中流道失真的问题，能直接用于动力舱的布置干涉校验。

　　这套结构的核心功能逻辑是通过发动机排出的高温废气冲击涡轮端叶轮，带动同轴的压气机叶轮高速旋转，将过滤后的进气压缩后送入发动机气缸，通过提升进气充量密度来提高发动机的升功率，建模时对浮动轴承的安装位、密封环槽、润滑油道接口都做了1:1的特征还原，没有做过度简化，方便设计人员直接参考进行配套的管路、支架结构设计。从安装边界来看，增压器的涡轮端进气法兰、压气机端出气法兰的孔位尺寸、螺栓间距都按照通用车用配套标准做了匹配，壳体上的旁通阀执行器安装座、冷却管路接口的位置都做了精准定位，在做动力舱三维布置时，可以直接导入模型校核与周边排气歧管、中冷管路、机油管路的间隙，避免实车装配时出现干涉问题。

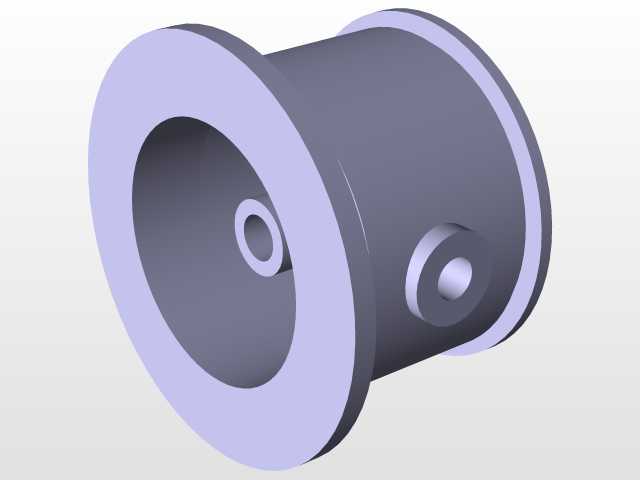

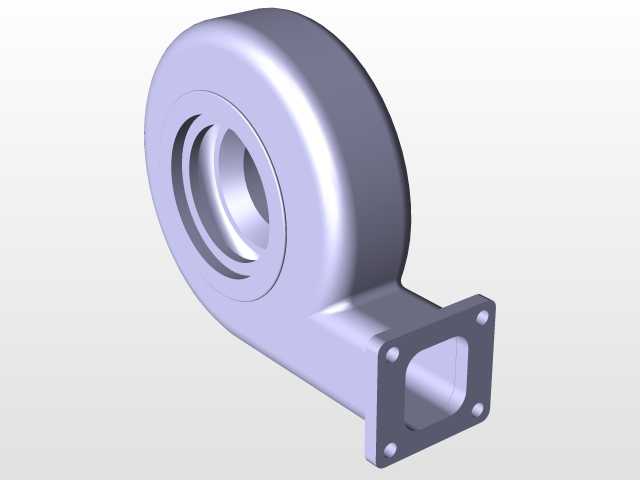

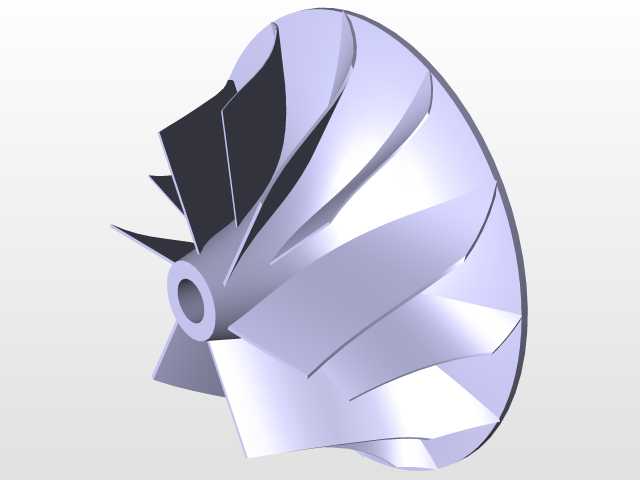

　　从设计思路层面，这套模型没有做外观层面的夸张修饰，所有曲面都围绕实际功能需求构建：涡轮壳的渐扩流道是为了让废气在推动叶轮后平稳降压，减少排气背压；压气机壳的渐缩流道是为了给压缩后的进气做稳流处理，降低进气紊流带来的效率损失；中间壳体的散热筋结构按照实际热负荷分布做了疏密过渡，靠近涡轮端的筋条密度更高，强化高温区域的散热能力。叶轮部分的叶片扭转角度完全匹配车用增压器的常用工作转速区间，兼顾低转速下的响应速度与高转速下的增压效率，没有出现民用改装类模型常见的叶片角度夸张失真问题。对于从事发动机配套设计、动力总成布置的工程人员来说，这套结构可以直接作为增压器选型的参考基准，也可以在此基础上针对特定排量的发动机做参数化调整，快速衍生出适配不同功率段的增压器结构方案，减少从零开始建模的重复工作量。
