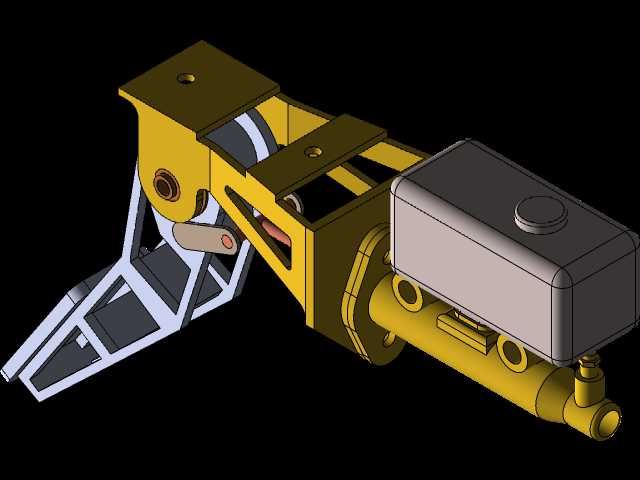

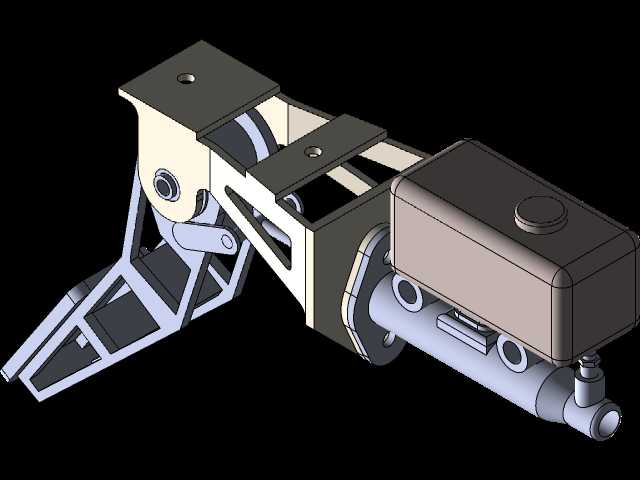

汽车液压制动踏板总成结构设计

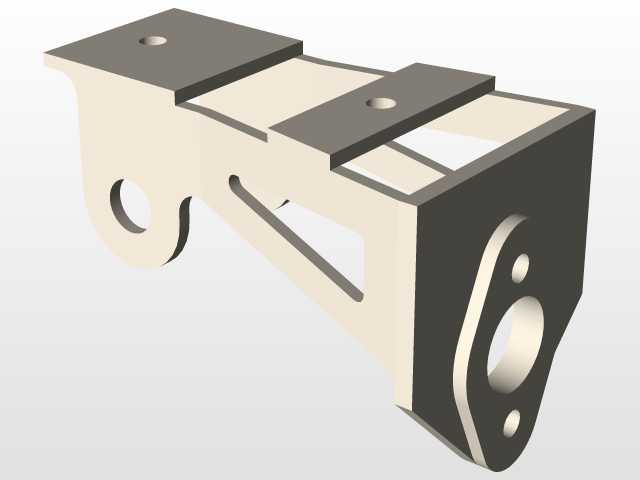

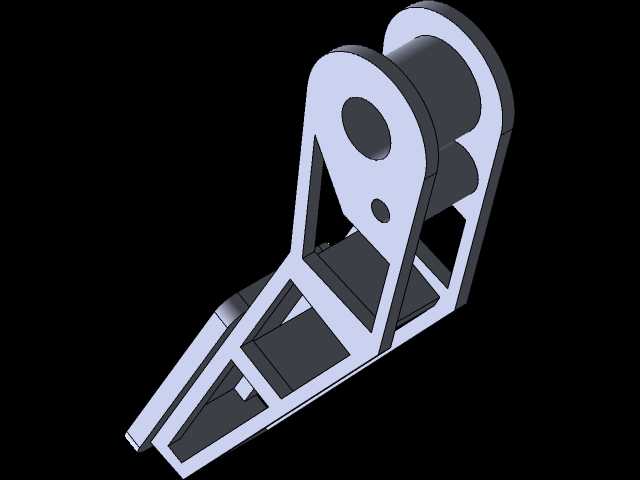

　　这套制动踏板结构主要适配乘用车辆的液压制动回路，布置在驾驶舱防火墙靠近驾驶员一侧的安装位，是驾驶员操作制动系统的直接人机交互部件，承担着将驾驶员脚部施加的机械力传递至液压制动总泵、建立制动回路油压的核心作用。从结构布局来看，踏板臂采用镂空桁架式设计，在保证踩踏刚度的前提下尽可能降低结构自重，避免长期踩踏出现形变导致的踏板行程虚位过大问题；踏板面做了防滑纹理适配，匹配日常驾驶时的鞋底接触角度，降低脚部滑脱的风险。支架部分采用多安装孔位设计，可直接通过螺栓固定在驾驶舱前围板的加强筋位置，安装边界预留了足够的周边间隙，不会与周边的离合踏板、加速踏板以及内饰护板产生运动干涉，踏板的有效踩踏行程经过匹配设计，全行程下不会触碰驾驶舱地板，

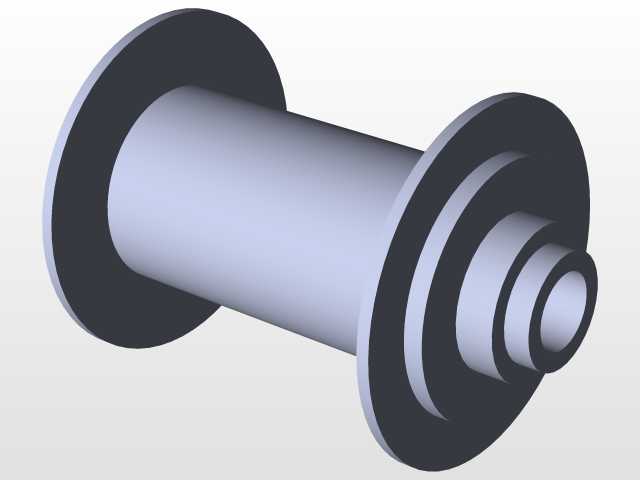

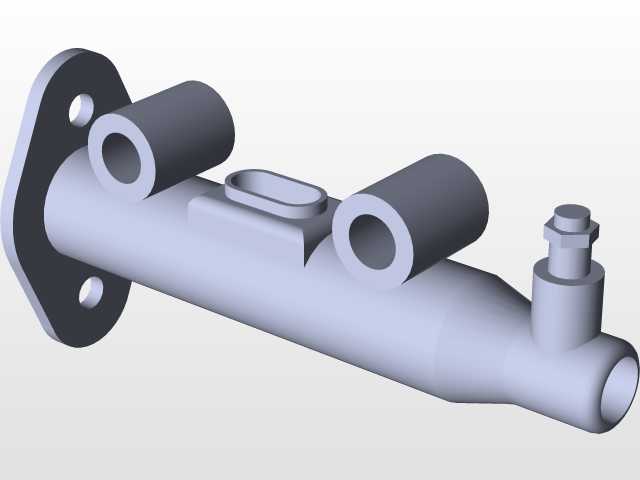

　　保证制动总泵的推杆能达到最大推进行程，建立足够的制动油压。设计过程中优先考虑了力传递的线性度，踏板臂的杠杆比经过反复校核，既保证踩踏时不会出现脚感过硬、需要施加过大踩踏力的问题，也避免杠杆比过大导致的制动过于灵敏、轻踩就触发最大制动力的问题，匹配常规驾驶场景下的制动力度控制需求。与制动总泵的连接部位采用铰接式推杆结构，可自动补偿安装角度带来的偏差，避免推杆出现偏磨导致的总泵密封圈早期磨损漏油问题；总泵部分集成了储液壶安装位，储液壶的加注口位置预留了足够的操作空间，方便后期维护时补充制动液，总泵本体的出油口朝向匹配制动管路的走向，可直接连接硬管通向四个车轮的制动分泵，无需额外改动管路走向。整套结构的运动部件之间都预留了合理的配合间隙，长期往复踩踏不会出现卡滞问题，铰接位置的衬套安装位也做了适配，可加装耐磨衬套降低磨损量，提升整个踏板总成的使用寿命，满足整车全生命周期的使用强度要求。
