ASCE80磅标准铁路钢轨三维结构设计

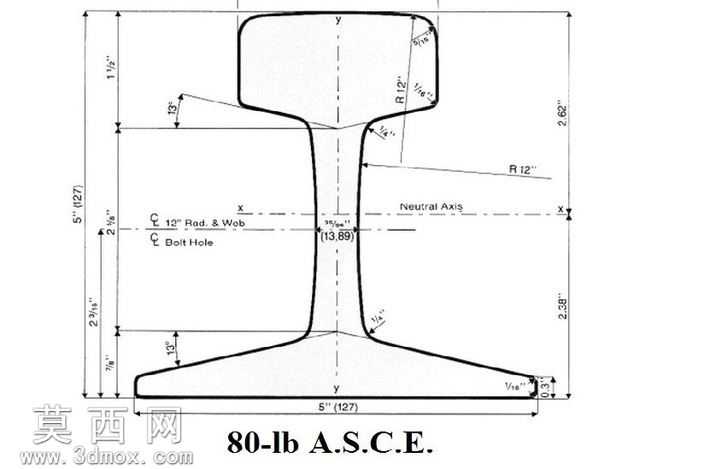

本次设计围绕ASCE80磅标准钢轨展开三维建模工作，建模前期先梳理工程图纸中标注的所有尺寸参数，明确钢轨轨头、轨腰、轨底三大核心结构的轮廓特征与尺寸公差要求，确保建模基准与工程图纸的中性轴基准完全对齐。建模过程中采用草图驱动的特征建模方式，先绘制钢轨的纵向截面轮廓草图，对轨头的R12圆弧过渡、轨头侧面12度倾斜角、轨腰的对称收腰曲线、轨底的5英寸总宽尺寸、轨底边缘的圆弧倒角逐一进行尺寸约束与几何约束，避免草图出现过约束或欠约束问题，保证截面轮廓的闭合性与尺寸精度。完成截面草图后通过拉伸特征生成钢轨的基础实体，针对图纸中标注的螺栓孔位置，在对应轨腰高度位置建立基准面，绘制螺栓孔的圆形截面，通过切除拉伸特征生成标准螺栓孔结构，同时对螺栓孔边缘添加倒角特征，还原真实钢轨的加工工艺细节。材质配置阶段，为模型赋予热轧钢材的材质属性，调整材质的表面粗糙度、金属反光度参数，还原钢轨轧制后的表面质感，同时对不同结构面做差异化的材质表现，轨头与车轮接触的工作面做轻微的磨砂质感处理，轨腰与轨底的非工作面保留热轧钢材的均匀金属质感。结构校验阶段，对照图纸逐一核对各部位尺寸，包括轨头总高度、轨腰厚度、轨底宽度、各圆弧过渡的半径值、倾斜面的角度值，确保三维模型与二维工程图的尺寸偏差控制在合理范围内，同时检查模型的拔模角度、壁厚均匀性，轨腰作为连接轨头与轨底的受力结构，保证其壁厚过渡平滑无突变，避免应力集中问题。设计过程中严格遵循ASCE钢轨的行业标准，还原80磅钢轨的标准截面特征，既保证模型可用于铁路轨道的装配仿真、受力分析场景，也可适配起重机跑道等重载轨道的设计参考需求，模型的所有特征均保留参数化属性，可根据后续使用需求调整钢轨长度、螺栓孔间距等参数，具备良好的可编辑性与复用性。
