汽轮机叶轮转子三维结构设计

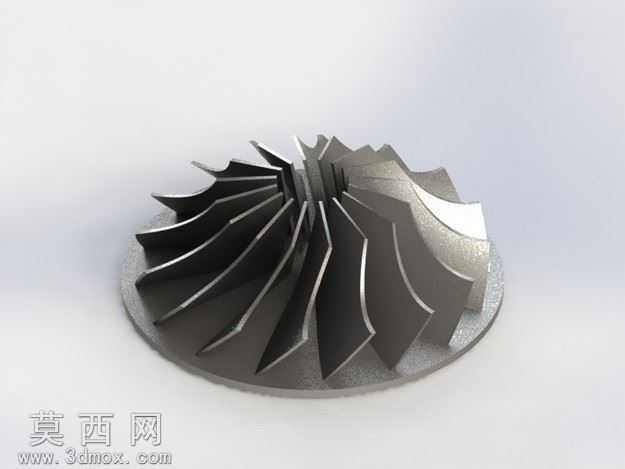

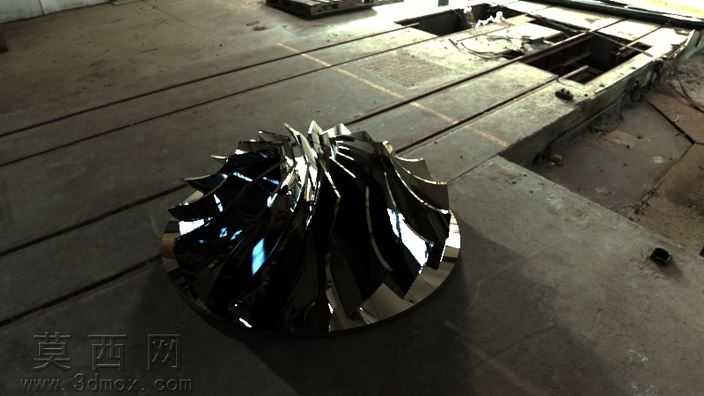

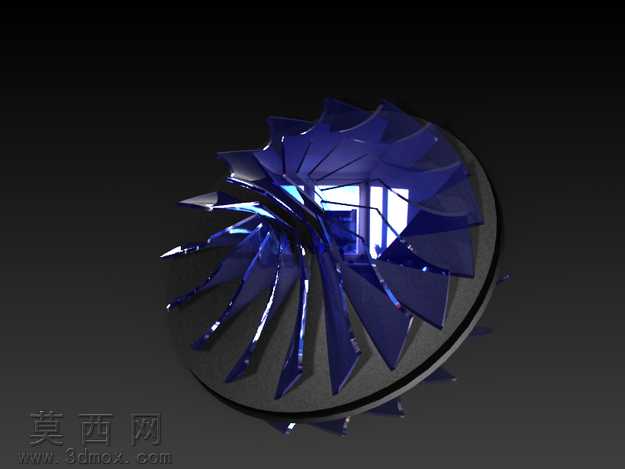

本作品为汽轮机核心动力部件叶轮转子的三维建模设计，建模过程严格遵循透平机械转子的气动设计规范与结构力学要求，首先通过参数化草绘确定叶轮轮盘的基准轮廓，以轮盘中心轴线为旋转轴完成基体特征的构建，精准控制轮盘的锥度过渡、轮毂厚度与轮缘安装尺寸，保证基体结构满足高速旋转下的强度冗余要求。叶片建模阶段，依据三元流动理论设计的叶型截面数据，通过多截面曲面拟合生成叶片的吸力面与压力面，精准控制叶片的安装角、叶顶间隙、叶根过渡圆角，每一片叶片的型线都经过曲率连续性检查，避免曲面出现褶皱、断差等缺陷，同时采用圆周阵列方式完成全部叶片的排布，严格保证阵列角度的均匀性，确保转子动平衡性能达标。建模过程中对叶根与轮盘的连接位置做了精细化的圆角过渡处理，消除应力集中隐患，轮盘中心的轴孔、键槽特征严格按照机械传动配合公差设计，保证与转轴的装配精度。材质渲染阶段，为模型赋予高温合金材质效果，还原金属基体的磨砂金属质感，对叶片型面做轻微的反光处理，体现精密加工后的表面质量，通过柔和的环境打光突出叶片的曲面层次感与轮盘的结构立体感，清晰展现每一处流道的空间形态。整个模型的结构设计充分考虑实际生产的加工工艺性，叶片与轮盘的连接结构适配整体铣削加工的工艺要求，不存在倒扣、薄壁尖角等难以加工的特征，所有过渡位置的圆角尺寸符合精密铸造与数控加工的工艺规范，模型的几何精度满足后续有限元强度分析、气动流场仿真的使用需求，可直接用于汽轮机结构教学、动力部件方案展示、虚拟装配仿真等场景，完整还原了汽轮机转子的核心结构特征与精密设计细节。
