双出杆双侧气动气缸结构三维设计

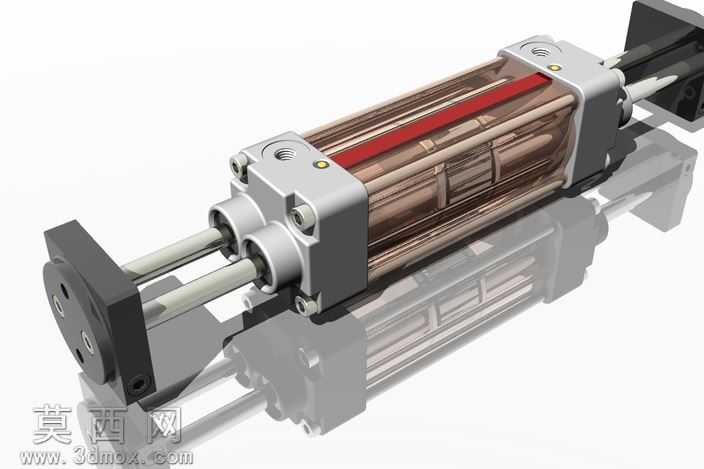

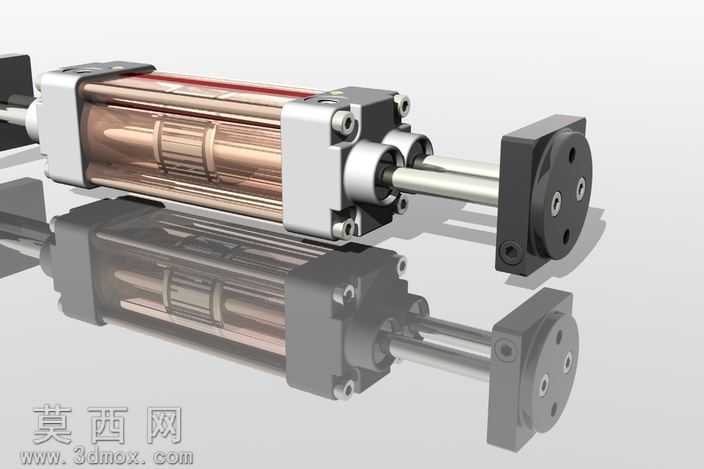

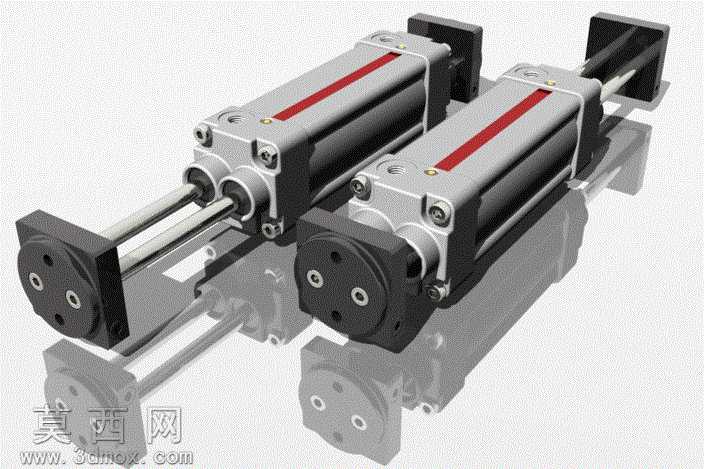

本作品为双侧气缸的三维参数化建模成果，建模过程中严格遵循气动执行元件的通用设计规范，对气缸的各个组成结构进行了1:1等比例还原。建模初始阶段先梳理双侧气缸的整体装配逻辑，明确缸筒、端盖、双出活塞杆、活塞密封组件、安装固定端板、导向套、紧固螺栓等核心零件的装配层级与配合关系，采用自底向上的建模思路，先逐个完成单个零件的特征建模，再按照实际装配约束完成整体装配。缸筒部分采用拉伸特征构建主体轮廓，表面的红色标识条通过曲面分割赋予差异化材质，还原工业产品的外观标识设计；两端的黑色安装端板通过拉伸、孔特征完成安装定位孔、活塞杆过孔的精准排布，孔位尺寸符合气动元件的通用安装标准，保证模型具备实际工程参考价值。活塞杆部分采用金属抛光材质，还原镀铬活塞杆的金属光泽与表面质感，活塞与缸筒内壁的密封槽、密封件结构也做了精细化建模，还原密封组件的安装位置与形态，清晰展示气缸内部的密封逻辑。两端的导向套结构做了细节刻画，体现活塞杆往复运动的导向支撑结构，缸筒两端的端盖紧固螺栓按照圆周排布规律做了阵列特征，还原真实产品的紧固件布局。渲染阶段采用工业产品常用的工作室光照环境，搭配浅灰色背景突出气缸主体结构，金属部件采用高反射率的金属材质，黑色端盖采用哑光工程塑料材质，密封件采用橡胶材质，通过材质参数的调整区分不同零件的材质属性，让整体渲染效果贴近真实工业产品的视觉质感。设计过程中重点考量双侧气缸双出杆同步动作的结构特性，保证两侧活塞杆的同轴度、缸筒与端盖的配合精度符合实际加工装配要求，模型整体结构完整，无缺失零件，无干涉配合，既可以作为气动系统设计的选型参考模型，也可用于机械原理教学中气压传动执行元件的结构展示，清晰呈现双侧气缸双端输出动力的结构特点，帮助使用者直观理解这类气缸的工作原理与装配构成。
