AWM造型创意气压式戏水玩具结构设计

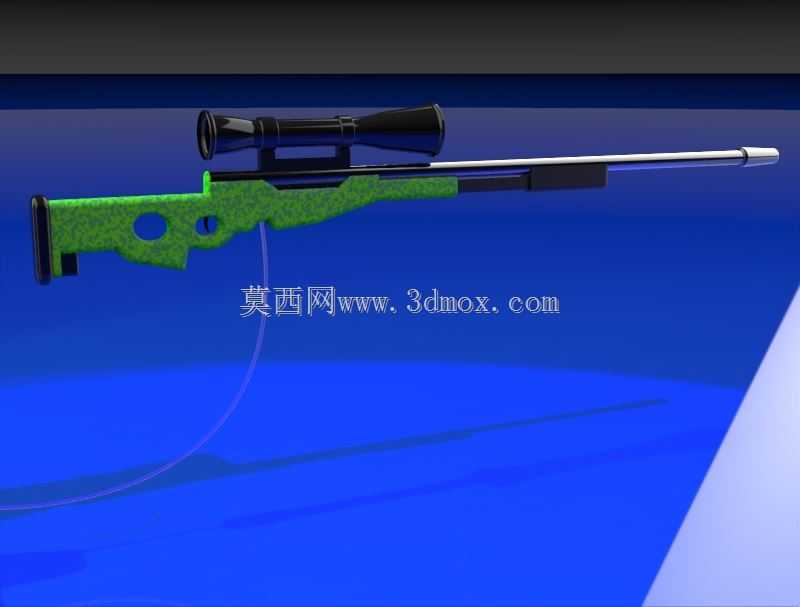

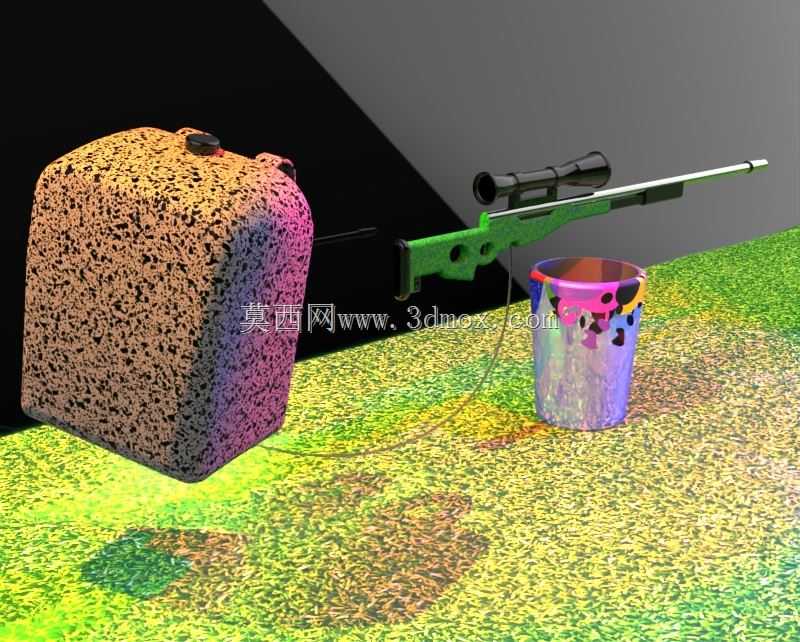

该款戏水玩具的设计参考了经典栓动狙击步枪的外形轮廓，在结构上做了适配戏水功能的大幅调整，没有沿用真实枪械的任何击发、供弹相关结构，所有部件均围绕低压储水、压动出水的核心功能做布局。整体结构分为储水单元、出水枪身、瞄准装饰件三个核心部分，储水单元采用大容量方型腔体设计，腔体壁厚做了均匀等厚处理，边缘全部做R3以上的圆角过渡，避免尖锐棱角在使用过程中造成磕碰划伤，腔体顶部设置带密封胶圈的注水口，注水口盖采用旋扣式结构，配合内置的硅胶密封环，可在0.2MPa的内部气压下保持无渗漏，满足日常戏水使用的承压需求。枪身部分做了轻量化的结构优化，握把位置按照人手握持的人机工程弧度做曲面处理，扳机位置预留足够的手指活动空间，扳机连杆直接连接出水阀的启闭结构，扣动行程控制在8mm，触发力度控制在15N左右，适配不同年龄段使用者的操作力度，避免扣动时需要施加过大力度影响使用体验。枪身上方加装的瞄准镜为纯装饰结构，采用中空壳体设计，通过底部的燕尾卡扣与枪身上方的导轨槽配合，可实现前后位置的微调，不需要额外紧固件即可完成固定，装配效率更高。出水枪管采用细长直筒结构，内壁做光滑处理减少水流阻力，枪口位置做微小的收口设计，可让射出的水流保持相对集中的柱状，在3-5米的常用戏水距离内不会出现过早散花的情况，兼顾射程和水流覆盖效果。配套的储水连接管采用柔性软管设计，两端的插接接头做了倒刺结构，装配后配合管箍可避免拉扯脱落，软管长度预留了足够的活动余量，在持枪转动角度时不会出现管路弯折堵水的问题。整个产品的所有外露部件均做了表面哑光处理，配色上采用高辨识度的撞色设计，储水腔体表面做了仿石纹的质感处理，枪身采用辨识度较高的绿色系，装饰水杯部件做了炫彩镀膜效果，提升产品的视觉吸引力。在安装边界上，整体枪身长度控制在850mm以内，储水腔体满水状态下整体重量控制在1.2kg左右，适合单手握持或者双手持握操作，不需要额外的支撑结构，所有部件的装配间隙控制在0.15mm以内，既保证装配的顺畅度，又不会出现过大的缝隙影响外观质感。结构设计上全部采用圆角过渡，没有任何尖锐突出结构，符合玩具类产品的安全设计要求，内部的通水通路全部做了圆弧过渡，没有直角死水区域，使用后残留的积水可以完全排空，避免长期存水滋生异味。
