卧式工件进给成型加工设备三维结构

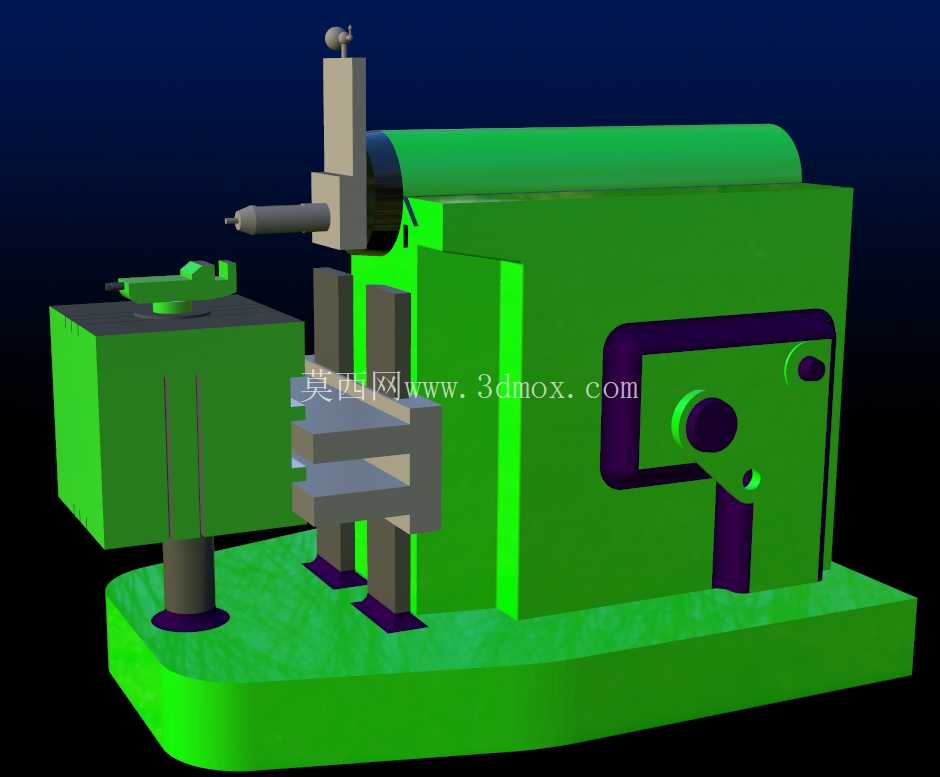

　　这套成型加工设备的三维结构，是面向小尺寸金属、非金属坯料批量成型工序开发的专用加工单元，在五金零配件、小型塑胶件、仪表构件的生产车间里，常布置在半成品加工工段，承接前道裁切、粗加工后的坯料最终成型作业，替代传统人工持料冲型、手动进给的低效加工模式，能稳定控制成型进给的行程精度，降低人工操作的安全风险。从结构布局来看，设备采用整体式铸造床身基座作为承载主体，基座底部预留了四个地脚螺栓安装位，安装时需要匹配车间地面的预埋螺栓孔位，整体安装边界的长宽尺寸控制在1.8米×1.2米范围内，设备总高度不超过1.6米，不需要额外搭建高空操作平台，常规车间的2.5米层高空间即可完成布置，对生产场地的适配性较强。

　　基座左侧设置的是独立工件装夹工位，台面上配备可快速锁紧的平口钳式夹具，夹具的夹持行程范围为0-120mm，能够适配不同外形的方形、圆形坯料装夹需求，夹具下方连接有横向进给导轨，可根据成型加工的吃刀量需求调整进给速度，导轨的行程限位做了硬限位+软限位双重防护，避免进给超程造成的刀具、工件碰撞损坏。设备右侧的主体箱体内集成了成型执行机构的驱动组件，包括主轴传动单元、行程调节凸轮组以及动力输入接口，伸出箱体的加工主轴端可换装不同规格的成型刀具、冲头，适配压型、倒角、端面成型等不同的加工工序，主轴的径向跳动公差控制在0.02mm以内，能够满足小型精密构件的成型精度要求。

　　主轴旁侧设置的竖向立柱上安装有位置可调的定位挡块，可针对不同长度的工件做轴向定位，减少每次装夹的对刀时间，立柱顶端的操作手柄用于手动调整主轴的初始位置，设备调试阶段可通过手柄手动盘车检查各机构的运动干涉情况。设计阶段针对设备的操作便利性做了多处优化，所有操作控件均布置在设备正面操作人员伸手可及的范围内，夹具锁紧手柄、进给调节手轮、主轴启停开关的位置符合常规机床的操作习惯，操作人员不需要大幅度侧身或者移动站位即可完成全部加工操作。箱体后侧预留了排屑缺口，加工产生的废屑可通过缺口直接落入下方的集屑槽，不需要频繁停机清理工作台面的积屑，能够有效提升连续加工的效率。

　　从运动逻辑来看，这套设备的进给动作与主轴成型动作做了联动设计，工件装夹完成后启动设备，夹具会自动锁紧，随后进给导轨带动工件向主轴方向匀速进给，到达设定成型位置后主轴完成下压成型动作，随后进给机构退回初始位置，夹具自动松脱，操作人员即可取下完成加工的工件，整个动作循环的节拍可根据工件的材质、成型深度做灵活调整，针对硬度较高的金属工件可适当降低进给速度，避免成型负载过大造成机构磨损，针对塑胶类软质工件则可提升进给速度，进一步提升加工效率。建模过程中对所有运动部件的配合间隙做了实际生产场景的还原，导轨与滑块的配合间隙、主轴与轴套的配合间隙均按照实际装配公差设置，不存在静态干涉问题，可直接用于后续的工程图导出、装配工艺模拟以及运动仿真验证，对于刚接触专用加工设备设计的结构工程师来说，也可参考这套结构的布局逻辑，调整装夹工位尺寸、主轴行程参数，快速衍生出适配不同加工需求的专用成型设备。
