工业除尘设备灰尘挡板总成结构设计

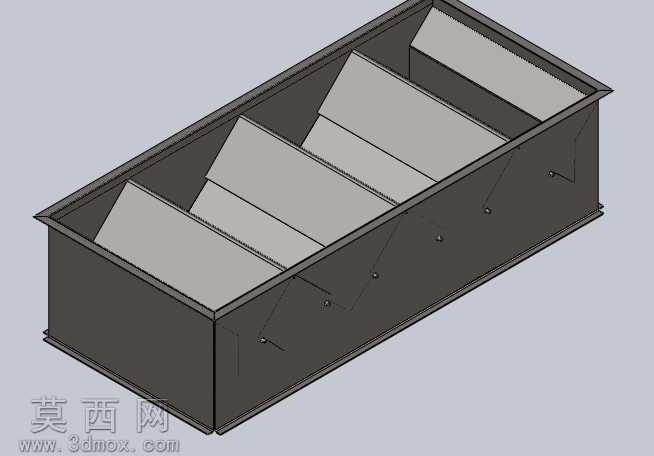

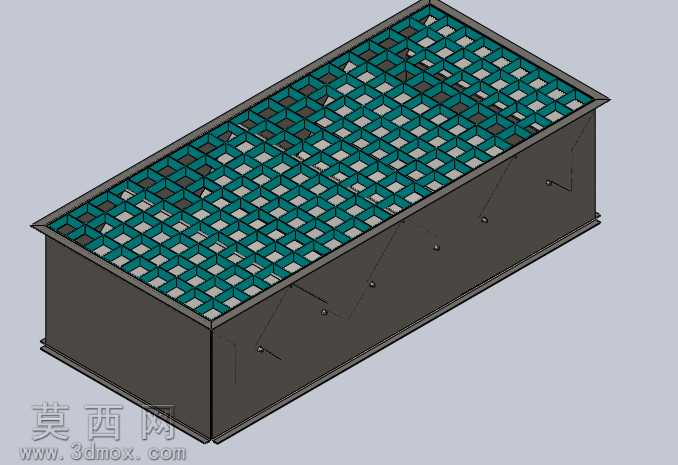

本作品为工业除尘系统配套的灰尘挡板总成三维设计，建模过程严格遵循工业除尘设备的实际运行工况与结构设计规范，采用自顶向下的设计思路完成整体结构搭建。首先基于除尘箱体的进风截面尺寸确定挡板的整体轮廓参数，通过三维建模软件完成挡板主体、连接支架、密封贴合边、固定安装座的分步建模，对挡板的导风倾角进行反复参数化调整，确保含尘气流进入箱体后可通过挡板的导向作用实现均匀布风，避免局部气流流速过高造成滤料冲刷磨损，同时提升大颗粒粉尘的预沉降效率。建模过程中对各部件的连接结构做了精细化处理，挡板主体采用加厚耐磨板材的结构设计，在易受气流冲刷的边缘区域做了圆弧过渡处理，减少应力集中与气流紊流的产生；连接支架采用型钢焊接结构的等效建模，预留了与除尘箱体壁板连接的螺栓安装孔位，孔位公差按照机械安装通用标准设定，保证实际生产中的装配互换性；密封贴合边设计为可更换的压条结构，建模时还原了密封胶条的安装卡槽结构，确保挡板与箱体壁板贴合后无漏风缝隙，避免未经过滤的含尘气体短路溢出。材质渲染阶段，针对不同部件的实际用材赋予对应材质属性：挡板主体赋予耐磨碳素钢板材质，调整金属粗糙度参数还原工业板材的哑光磨砂质感，对长期受气流冲刷的区域做轻微的磨损质感处理提升真实感；连接支架赋予型钢焊接后的防锈漆材质，还原工业设备的涂装外观；密封胶条赋予耐温橡胶材质，调整材质的反光度与凹凸纹理模拟橡胶制品的表面质感；固定螺栓等标准件赋予镀锌金属材质，还原标准紧固件的金属光泽。结构设计上充分考虑设备的维护需求，挡板总成采用模块化分体设计，单个挡板模块可单独拆卸更换，无需整体拆除箱体内部结构，降低后期运维的工作量；同时对挡板的承重结构做了力学仿真等效优化，在保证结构强度满足负压工况承重要求的前提下，尽可能减少板材厚度，降低设备整体自重与制造成本。整体模型完整还原了灰尘挡板总成在整套除尘系统中的安装位置与配合关系，可直接用于除尘设备的结构展示、装配指导、生产下料参考，也可作为同类工业通风除尘设备结构优化的设计参照，帮助设计人员快速完成除尘箱体内部导流结构的方案迭代，缩短产品开发周期。
