工业洗涤净化设备三维结构设计

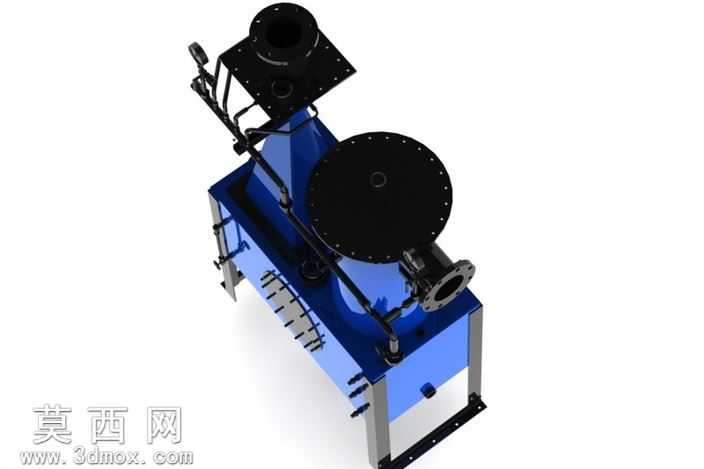

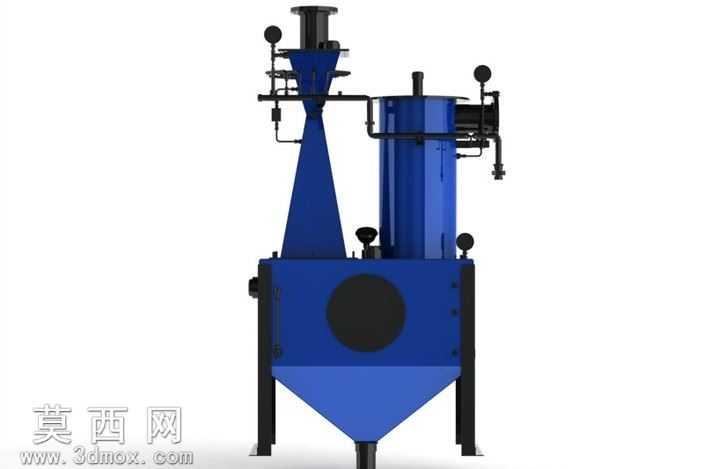

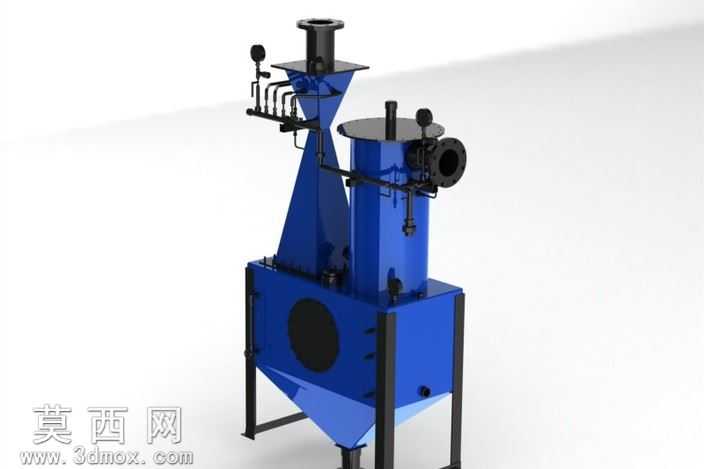

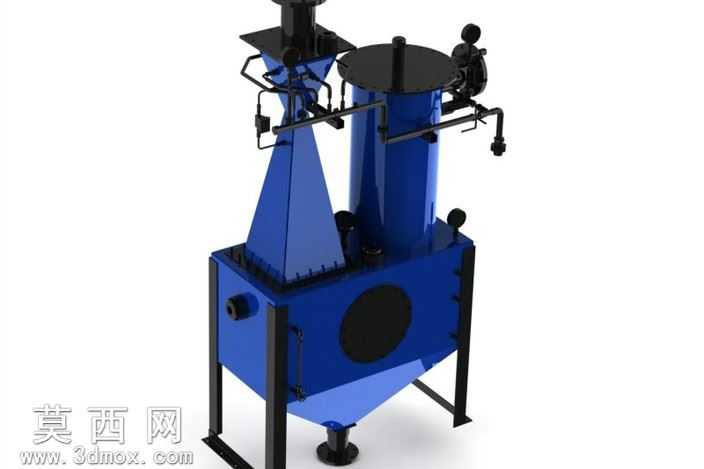

本作品为工业洗涤净化设备的三维建模设计，建模过程严格遵循工业设备设计规范，采用自顶向下的设计思路完成整体结构搭建。首先根据洗涤器的功能需求确定整体布局，将设备划分为进气导流段、喷淋洗涤段、气液分离段、集污排料段四个核心功能模块，各模块间通过法兰连接结构实现密封装配，保证设备运行过程中的气密性要求。建模阶段对设备的细节结构进行了精细化还原：上部锥形进气段设置了压力表安装位、管路控制阀组，通过参数化建模完成管路走向的合理排布，避免管路间出现干涉问题；中部圆柱形洗涤腔体预留了观察口、检修法兰接口，腔体内部的喷淋管路、导流板结构均按照实际工作原理进行建模还原，可清晰展示气液接触的流道走向；下部方形集污段采用锥斗式排料结构，配套支架结构采用型钢焊接形式建模，对支架的承重受力点进行了结构加强，保证设备整体放置的稳定性。材质渲染阶段根据工业设备实际用材进行材质赋予：设备主体外壳采用蓝色工业烤漆材质，还原钢制设备的漆面质感；法兰、阀门、压力表等金属配件采用不锈钢、铸铁材质区分，金属表面的粗糙度、反光度参数根据实际零件特性进行调整；密封垫片、观察窗玻璃等非金属零件分别赋予橡胶、透明玻璃材质，通过光影渲染突出不同材质的质感差异，让整体模型的视觉呈现更贴近真实工业设备的外观效果。结构设计上充分考虑设备的实际使用需求，各连接部位的螺栓孔位、密封槽结构均按照通用机械标准进行设计，预留的检修口、仪表安装位符合工业设备的运维操作要求，整体模型结构完整，装配关系清晰，可用于设备结构展示、原理讲解以及后续的工程图转化参考。
