工业粉磨用磨煤机总成结构三维设计

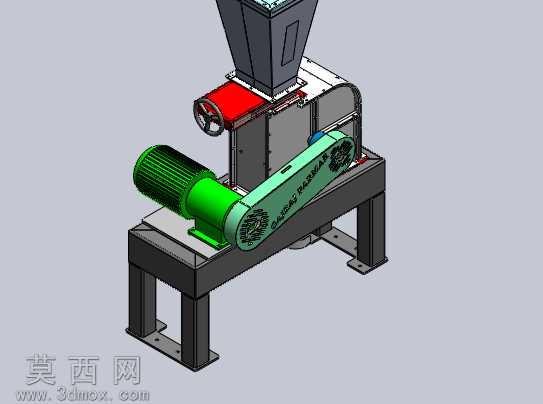

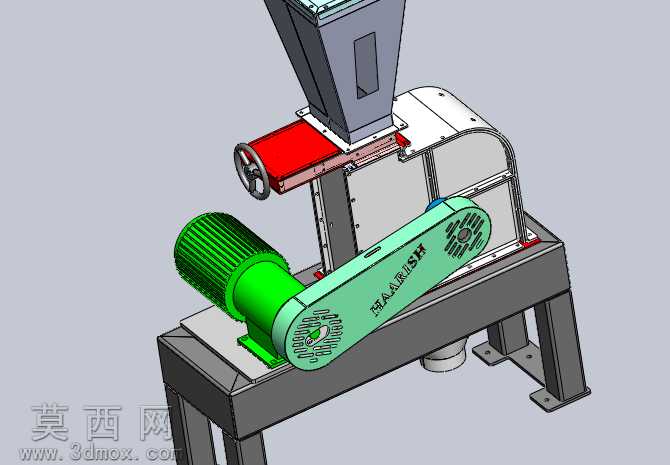

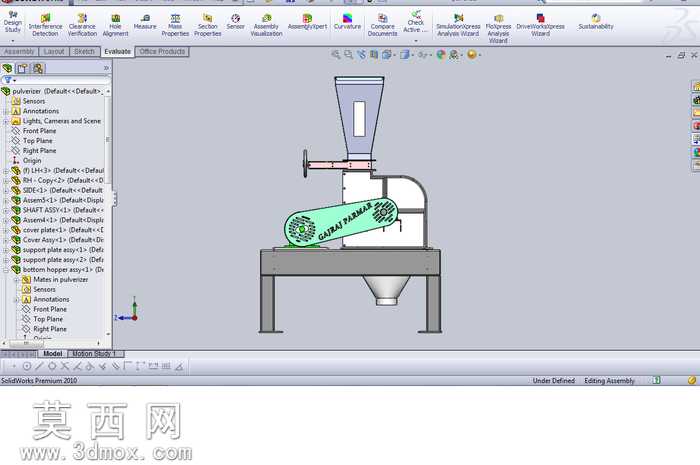

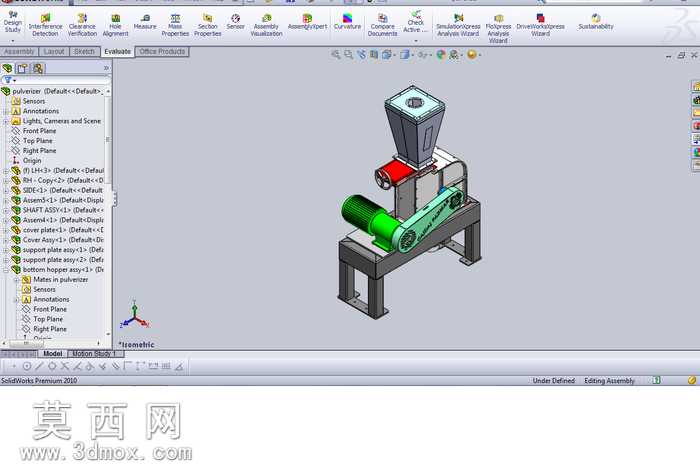

本磨煤机总成三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，从整机布局到各零部件的配合关系均经过严谨的结构校验，完整还原了工业粉磨类设备的真实构造。模型渲染阶段针对不同部件匹配了对应材质属性：驱动电机部分采用深绿色哑光漆面材质，还原工业电机的外壳质感；传动链罩采用浅青绿色半金属漆面，表面印制的传动标识清晰还原实物细节；进料斗部分采用深灰色磨砂金属材质，模拟耐磨钢板的厚重质感；设备机架采用标准型钢焊接结构的深灰哑光金属材质，底部安装脚座做了倒角与安装孔的细节刻画，还原真实机架的加工特征；进料端的调节手轮采用红黑配色，手轮轮辐、转轴的细节均做了精细化建模，保证结构的可识别性。结构设计上，整机采用卧式布局，驱动电机通过链传动机构连接粉磨腔内部的磨辊组件，传动路径清晰合理，链传动的张紧结构、防护罩的固定卡扣均做了完整建模；上部进料斗设置了进料调节挡板，通过侧方手轮可控制进料开度，挡板与腔体的配合间隙做了合理预留，符合实际设备的调节逻辑；下部机架采用方管焊接框架结构，四根支撑腿底部设置带安装孔的地脚板，可通过螺栓实现设备的固定安装，机架内部预留了粉磨后物料的出料空间，整体受力结构经过简化力学校验，可支撑整机运行时的载荷。设计思路围绕煤粉制备场景的实用需求展开，在保证核心粉磨功能结构完整的前提下，对外部辅助结构做了合理简化，既保留了设备的核心构造特征，又控制了模型的整体复杂度，可用于粉磨设备的结构教学、方案展示、虚拟装配演练等场景，各零部件均按实际装配关系添加了配合约束，可实现整机的虚拟拆装演示，清晰展示磨煤机从进料、传动到粉磨出料的完整工作逻辑，帮助使用者快速理解该类粉磨设备的构造原理与运行方式。
