迷你自行车刹车拉杆装置三维设计

本作品为迷你自行车逆向工程项目中的刹车拉杆装置，整体建模过程依托三维设计软件完成，完整还原了实体零件的所有细节特征。建模阶段首先对实体刹车手柄进行点云数据采集，通过逆向工程的特征拟合方式，逐步构建出各个部件的基础曲面，再通过曲面加厚、实体修剪等操作完成零件实体化，确保每一处安装位、铰接孔、调节螺纹结构都与实物尺寸完全匹配。

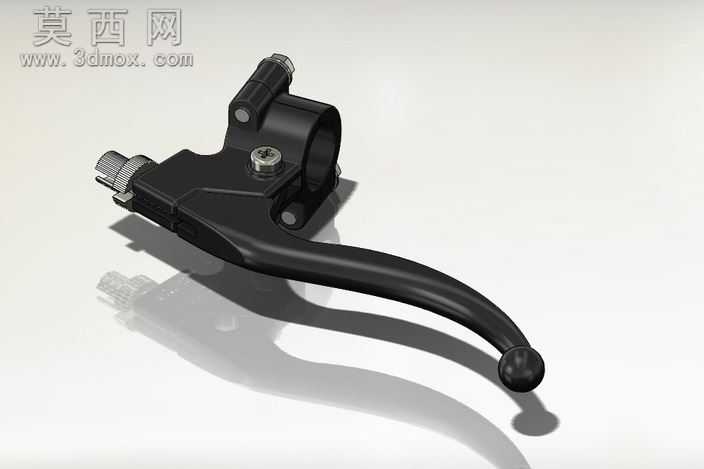

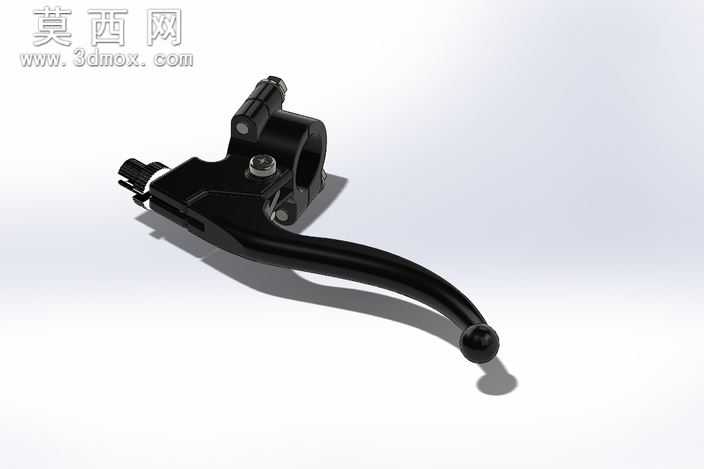

渲染阶段采用哑光硬质塑料材质作为手柄主体的材质表现，还原了原厂刹车手柄的磨砂质感，金属铰接销轴、调节螺母部位则采用抛光金属材质，通过调整材质的反射率、粗糙度参数，区分出塑料与金属部件的视觉差异，场景内添加了柔和的环境漫反射光源，搭配底部投影效果，完整呈现出刹车拉杆装配完成后的真实质感，渲染图清晰展现了产品的外观轮廓与部件装配关系。

结构设计上，该刹车拉杆装置包含车把固定夹座、刹车手柄主体、行程调节螺栓、铰接销轴、复位弹簧安装位几个核心部分：夹座采用开口环结构，可通过螺栓锁紧固定在自行车车把上，适配常规直径的迷你自行车车把；手柄主体采用符合人体工学的弧形轮廓，末端设置球形端头，避免骑行操控时出现打滑划伤的问题；行程调节螺栓带有滚花防滑纹路，无需工具即可手动调整刹车线的初始行程，适配不同刹车皮的磨损状态；铰接部位设置了耐磨衬套的安装位，可降低长期使用带来的铰接磨损，延长部件使用寿命。

整个设计过程严格遵循逆向工程的精度要求，所有装配间隙都预留了实际生产的公差范围，既保证了部件装配后的活动顺畅度，也还原了原厂刹车手柄的操控手感，可直接用于迷你自行车的配件复刻、改装设计参考，也可作为制动类操控部件的设计教学案例使用。
