Traxxus1.5小型内燃机散热结构设计

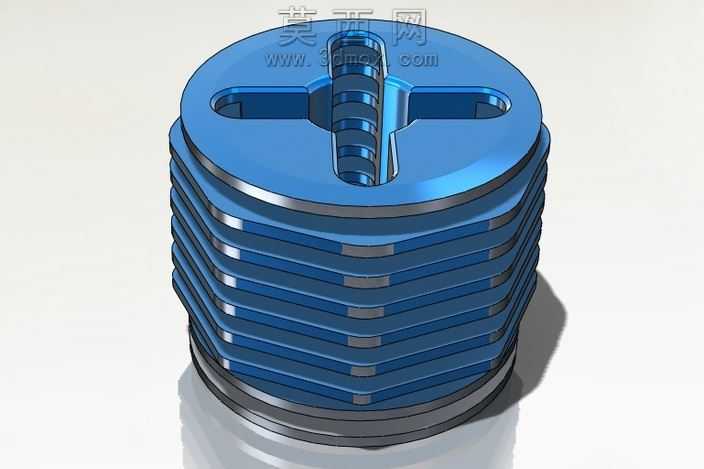

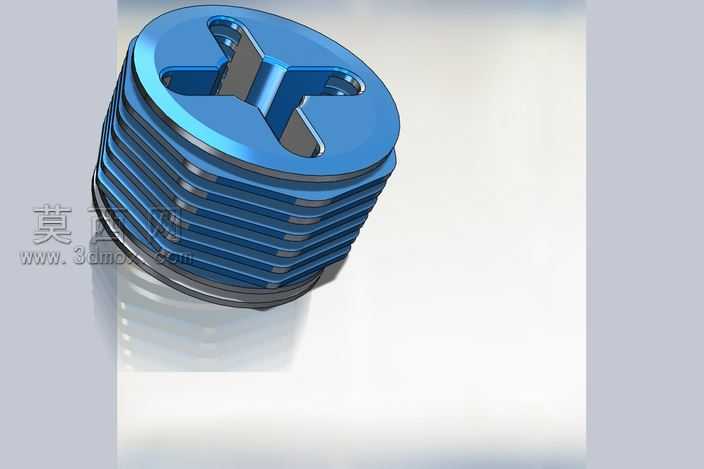

本作品为Traxxus1.5排量小型引擎的三维建模设计，整体采用参数化建模思路完成全结构搭建，首先基于小型内燃机的散热需求与装配尺寸约束，确定了缸体部分的层叠式散热鳍片基础构型，每一层鳍片的厚度、间距都经过热力学仿真预校验，保证在有限的体积内最大化散热接触面积，同时兼顾整体结构强度与轻量化要求。建模过程中先绘制中心缸体的基准回转轮廓，通过阵列特征完成多层散热鳍片的快速生成，针对顶部的十字型安装槽结构，采用拉伸切除与圆角过渡结合的方式处理，既保证槽体与配套紧固件的装配公差匹配，也通过圆角优化消除了应力集中隐患。材质渲染阶段，主体散热结构赋予亮蓝色金属烤漆材质，还原小型航模/车模引擎的典型外观质感，鳍片边缘与中心柱结构添加金属镀铬材质，区分不同功能部件的视觉层次，底部基座部分采用哑光深灰金属材质，模拟铸铁缸体基座的厚重质感，渲染时添加柔和的环境漫反射光源，清晰呈现层叠鳍片之间的阴影层次，突出结构的立体感与精密感。结构设计上，整体采用一体化成型思路，减少不必要的拼接缝隙，中心柱的中空通道预留了火花塞与气门组件的安装空间，外层鳍片的环形排布完全围绕中心燃烧室的热分布规律设计，顶部十字槽兼顾了拆装工具的咬合需求与顶部气流的导流作用，能够在引擎运行时引导流经顶部的气流带走部分热量，与侧面鳍片的散热路径形成互补。建模全程严格遵循机械装配的公差规范，所有配合面预留了合理的装配间隙，非配合面的圆角处理既优化了外观流畅度，也避免了加工过程中的锐边隐患，整体模型完整还原了该款小型引擎的核心结构特征，可用于动力原理演示、装配工艺模拟以及小型动力装置的改装设计参考。
