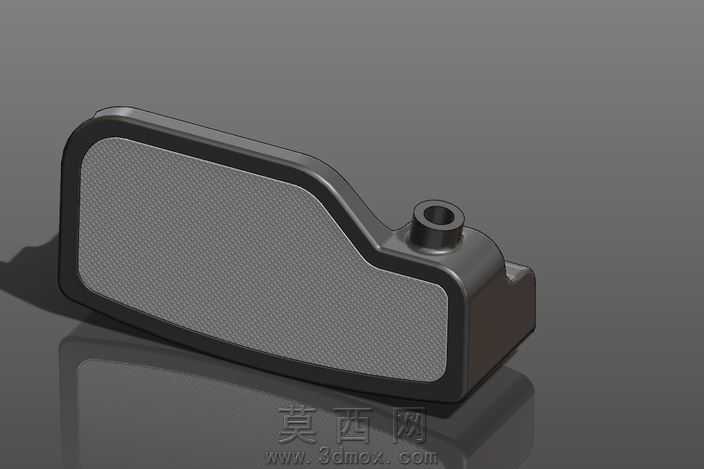

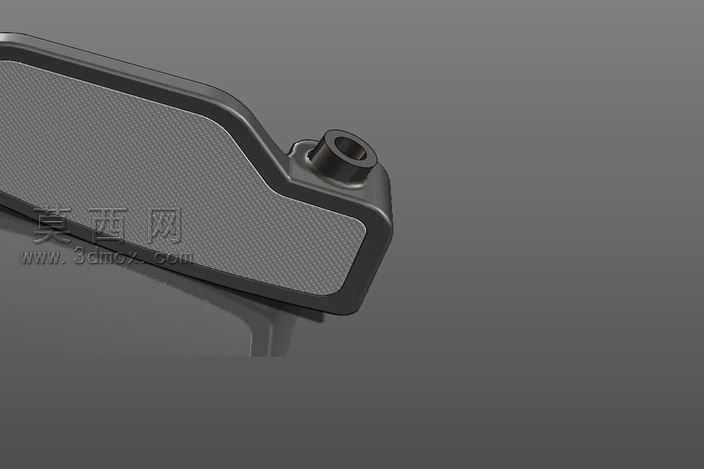

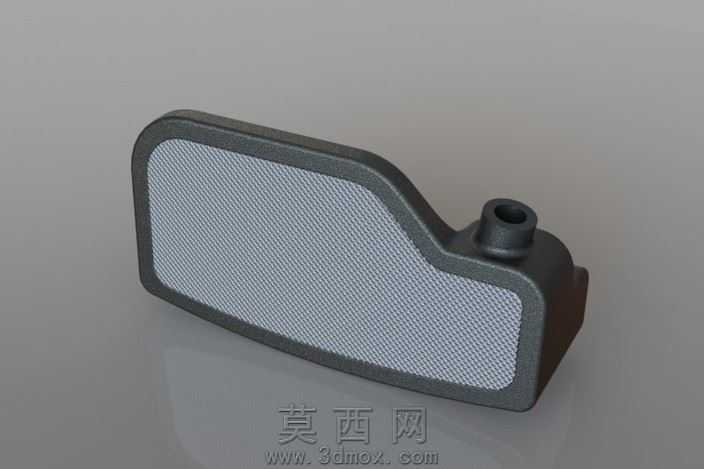

本模型采用SolidWorks完成全参数化三维建模,整体建模过程遵循机械零件设计的基准统一原则,首先以前视基准面为核心绘制主体轮廓草图,通过拉伸凸台命令生成推杆的主体基座结构,针对主体边缘的圆角过渡特征,采用恒定半径圆角与变半径圆角结合的方式处理,既保证了零件外观的流畅性,也避免了应力集中问题。模型的安装凸台部分采用单独的草图绘制后拉伸生成,凸台中心的安装孔通过异形孔向导命令完成,精准设置了孔的直径与深度参数,符合实际装配的公差要求。主体表面的防滑纹理区域,采用草图分割面后赋予纹理材质的方式实现,还原了实物的触感设计特征。渲染阶段采用Keyshot对接模型文件,为零件主体的硬质外壳部分赋予哑光黑色工程塑料材质,调整材质的粗糙度参数至0.3,模拟注塑成型后的磨砂质感;防滑纹理区域赋予深灰色橡胶材质,设置适当的凹凸贴图参数还原纹理的凹凸触感;安装凸台部分赋予与主体一致的塑料材质,保证整体视觉统一性。场景搭建采用灰色反光地面作为承载面,添加两盏区域光分别从左上方与右前方打光,辅以环境HDR贴图提供全局漫反射照明,最终渲染图清晰呈现了零件的轮廓结构、材质区分与细节特征。从结构设计来看,该推杆整体采用符合人体工学的异形轮廓,贴合脚跟脚趾施力的接触面形态,主体采用薄壁加内部加强筋的结构设计,在保证零件结构强度的同时有效控制了整体重量,安装凸台的位置设置在零件的侧上方,便于与导轨机构完成装配连接,整体结构兼顾了使用时的施力舒适度与装配的便捷性,可作为工厂自动化导轨系统的配套操作部件使用,建模过程中所有特征均保留完整参数,可根据实际使用需求调整尺寸参数完成适配修改。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.33 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 通用机械零部件
