手持式气动锤击作业气枪结构设计

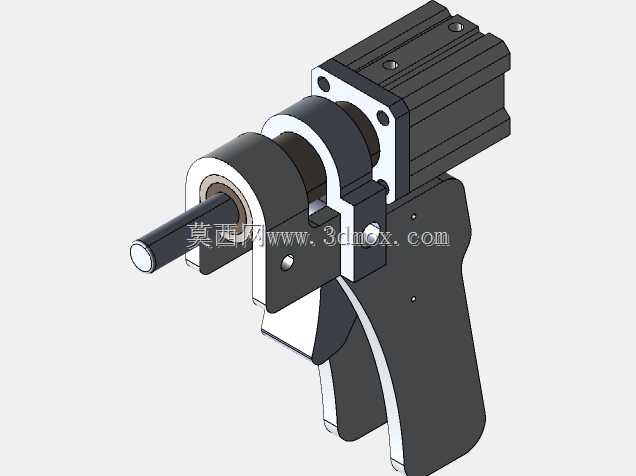

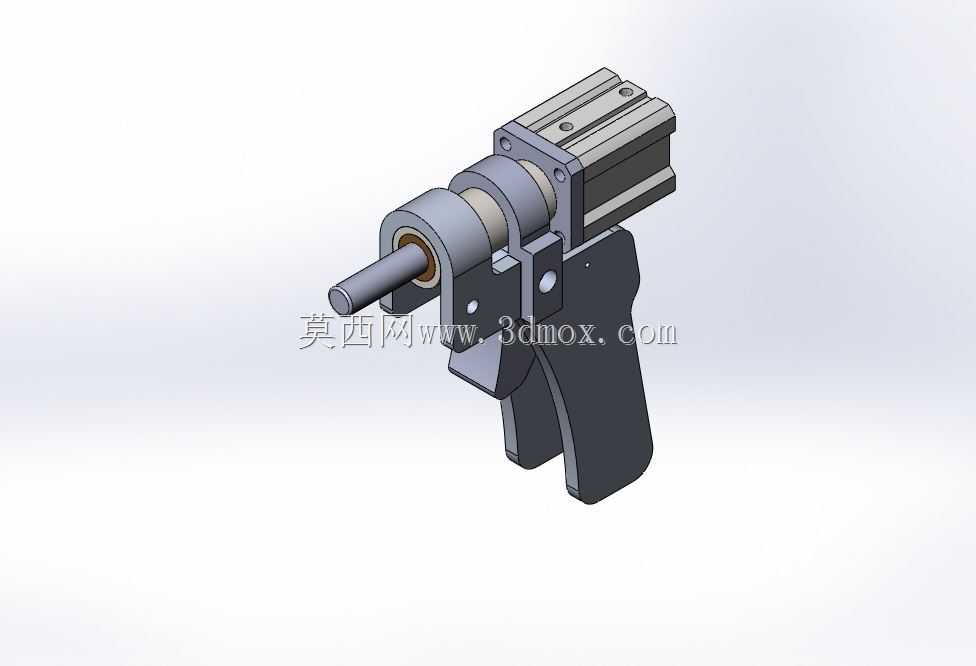

这款手持气枪主要面向工业装配线的锤击类作业场景，在五金加工、小件装配、维修工位中，可完成销钉压装、小型零部件冲铆、贴合面敲击复位、轻量校形等常见作业，相比传统手动铁锤，它依靠气动动力输出稳定的冲击频次，能大幅降低操作人员的手部疲劳，同时避免手动锤击时力度不均导致的工件损伤问题。从结构设计来看，整体采用枪式握持布局，握把部分做了贴合人手握持的弧度处理，扳机位置设置在食指自然放置的区间，长时间握持作业时手腕不需要额外弯折，能适配多数操作人员的手型尺寸。上部的气动执行模块采用集成式缸体设计，将冲击活塞、配气结构整合在方形金属壳体内，既保证了结构刚性，也减少了外接管路的冗余设计，前端的冲击杆做了可替换结构设计，可根据不同作业需求更换不同直径、不同端头形状的工作头，拓展作业适配范围。设计过程中重点考虑了作业时的反冲力控制，在缸体与握把的连接位置设置了缓冲隔层，能将活塞往复冲击产生的反向作用力抵消一部分，减少传递到操作人员手部的震动，避免长期作业出现的职业损伤。安装边界方面，整体横向长度控制在单手握持的合理区间，上部缸体的宽度尺寸适配常规气动管路接头的安装空间，不需要额外预留过大的操作间隙，在狭窄的装配工位内也能灵活操作，不会和周边工装、工件产生干涉。气路接口设置在缸体尾部，接入常规工厂压缩空气管路即可工作，不需要额外配置专用的气源处理元件，适配车间现有通用气动动力系统。扳机的触发行程做了合理优化，轻扣即可启动冲击作业，松开后立刻切断气路停止动作，能实现点位式的精准锤击，避免过冲损坏工件。整体外壳的金属部件都做了表面氧化处理，在车间多油污、多粉尘的环境下也能保持较长的使用寿命，运动部件之间的配合间隙控制在合理范围，既保证冲击动作的顺畅，也能阻挡粉尘进入缸体内部，减少日常维护的频次。
