手动压胶式填缝枪结构设计方案

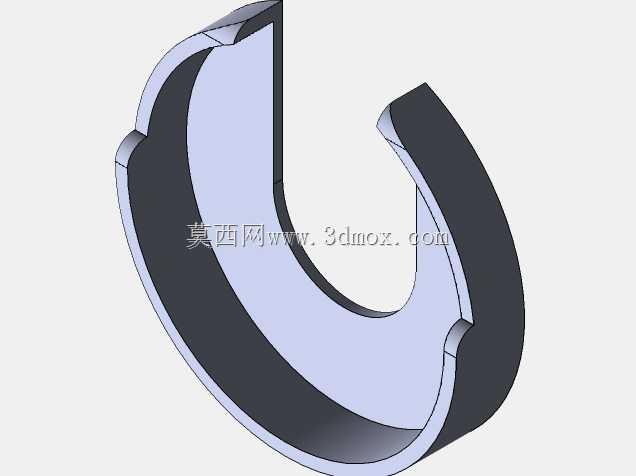

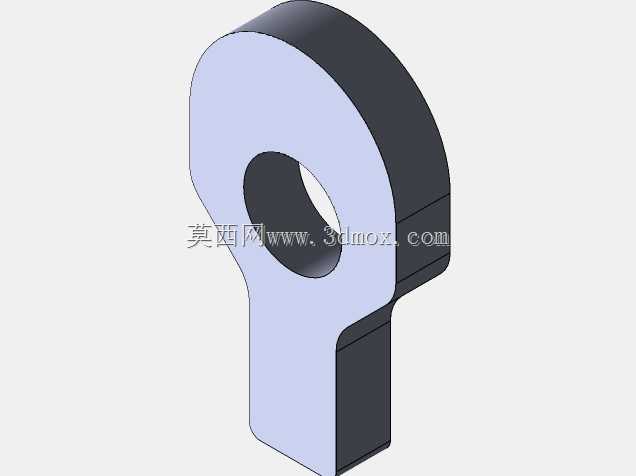

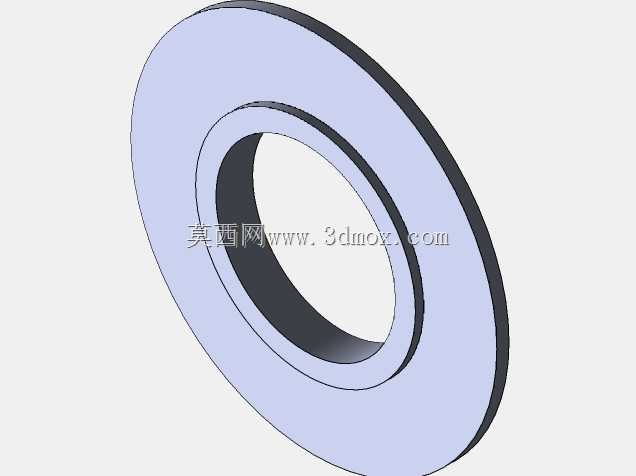

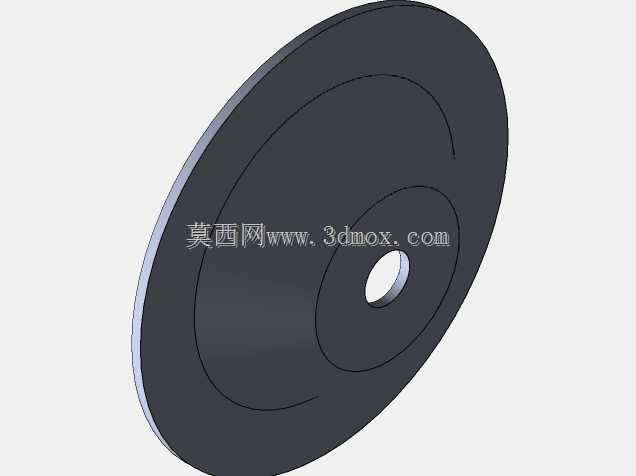

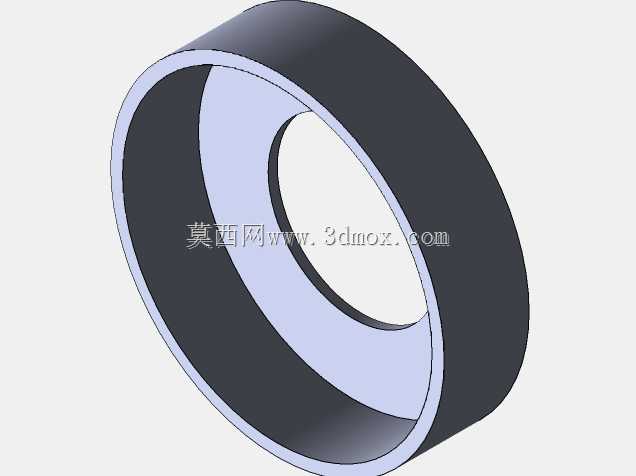

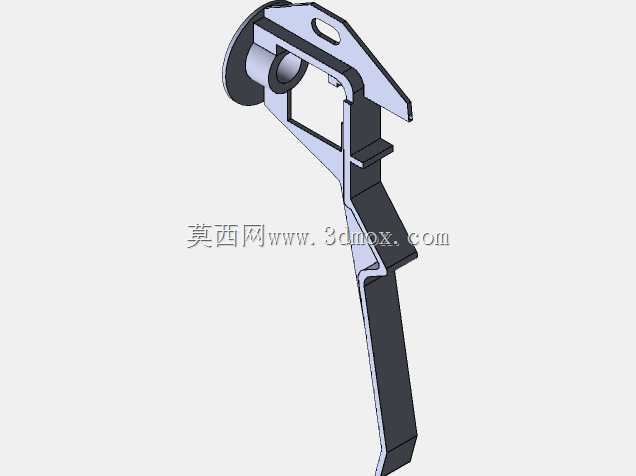

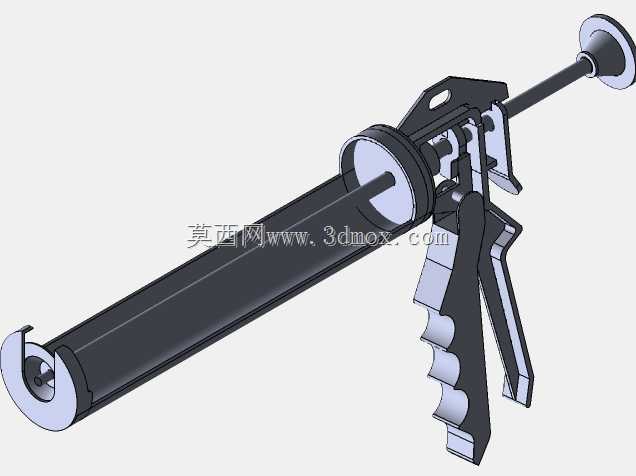

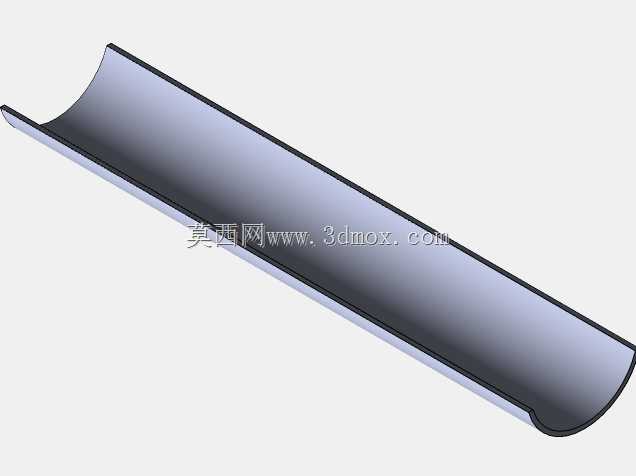

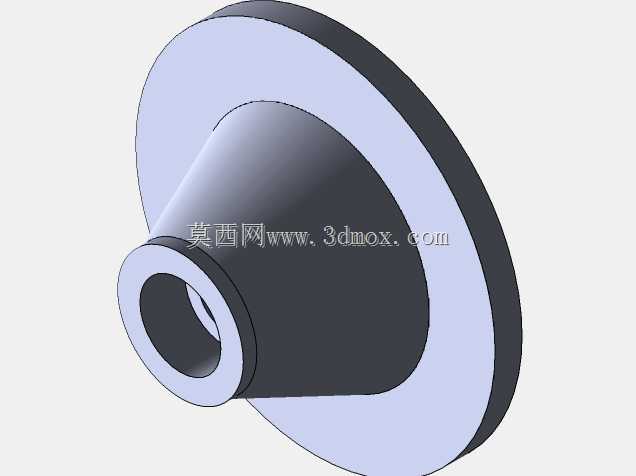

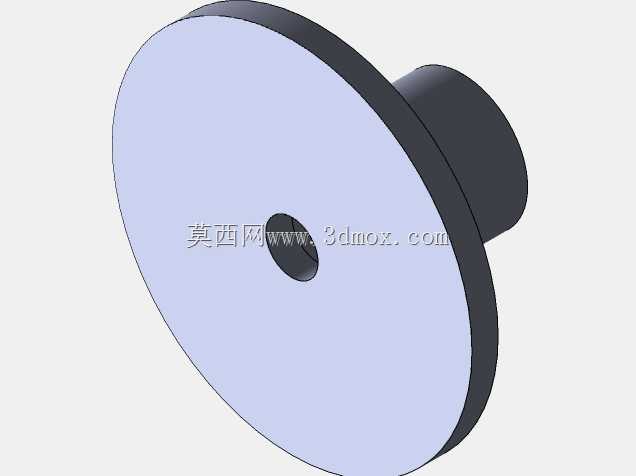

这款手动填缝枪主要面向建筑装修、家居维保、工业密封等场景的施胶作业，适配标准筒装密封胶、硅酮胶、玻璃胶等常见胶料，可完成门窗框边密封、卫浴缝隙填补、板材拼接填缝、金属构件接缝密封等多类作业需求，无需外接气源或电源，完全依靠手动操作即可完成施胶，适合零散作业、狭小空间施工以及无供电供气条件的现场使用场景。从功能结构来看，整枪采用杠杆式推力传递结构，扳机通过棘轮棘爪机构带动推杆单向步进，每扣动一次扳机，推杆向前推进固定行程，推动胶筒尾部活塞将胶料从前端胶嘴匀速挤出，松开扳机时扳机依靠内置扭簧自动复位，棘爪卡入下一个棘轮齿位等待下次施力，这种结构能保证施胶过程推力稳定，避免胶料忽多忽少导致的填缝不均匀问题，同时枪身设置的泄压扳片可在停止施胶时瞬间解除推杆的轴向锁止力，避免胶筒内残余压力导致胶料持续溢出，减少不必要的胶料浪费与现场清理工作量。设计过程中优先考虑了手持操作的人机工程特性，握把区域做了多段圆弧凹凸造型，贴合人手握持时的指腹轮廓，长时间握持施力不易产生疲劳感，枪身主体的筒状胶仓采用半开放卡扣结构，更换胶筒时只需将前端挡圈旋转至开口位，即可直接取出空胶筒、装入新胶筒，无需额外工具辅助，换胶流程可在数秒内完成，适配市面绝大多数标准规格的310ml筒装胶料，安装边界上胶仓内径与标准胶筒外径保留0.8-1.2mm的间隙，既不会因为间隙过大导致胶筒晃动偏移，也不会因为间隙过小造成胶筒装入、取出卡滞。推杆采用高强度冷轧钢材质，表面做镀锌防锈处理，长期接触胶料也不易锈蚀卡滞，前端的推胶盘采用耐磨尼龙材质，与胶筒内壁贴合紧密，推胶过程中不会出现胶料从推胶盘边缘倒流的问题，枪身的扳机、棘轮、棘爪等受力部件均做了加厚处理，可承受最大1200N的轴向推力，即使是粘度较高的结构密封胶也能顺利挤出，不会出现部件变形、棘轮打滑的问题。前端的胶嘴固定位采用标准螺纹接口，可根据不同的填缝需求更换不同口径、不同弯角的配套胶嘴，适配窄缝填胶、宽面刮胶、角落施胶等不同作业需求，枪身后端的圆形挡片可在施胶时平衡推杆反作用力，避免推杆从枪身尾部滑脱。整枪结构没有复杂的传动部件，日常维护只需定期在棘轮棘爪位置涂抹少量润滑脂即可，故障率极低，适合一线施工人员长期高频使用。
