Airsoft前把手内部结构三维设计

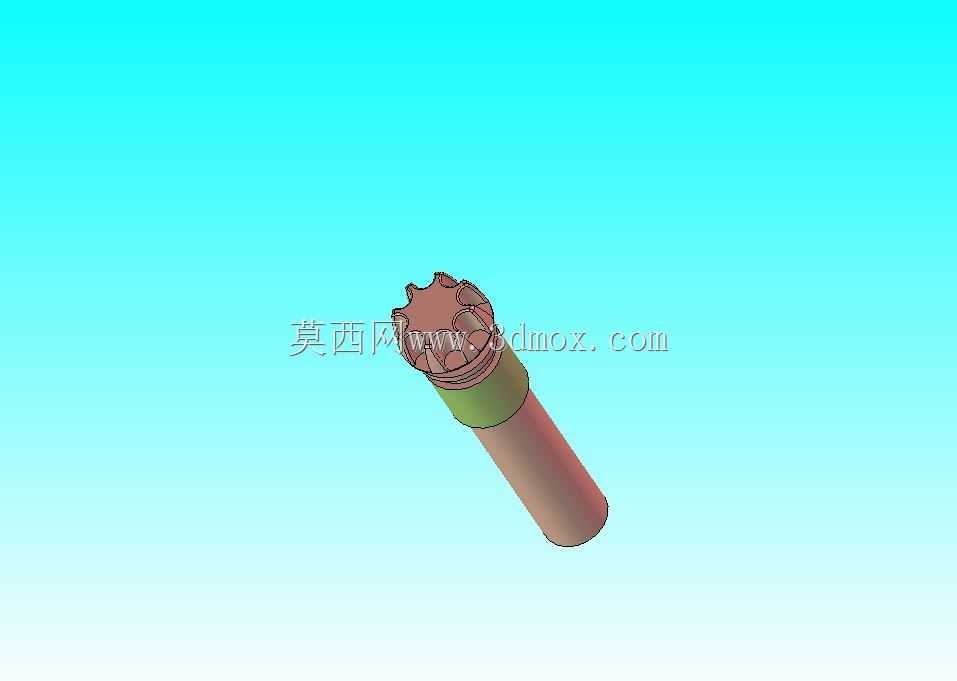

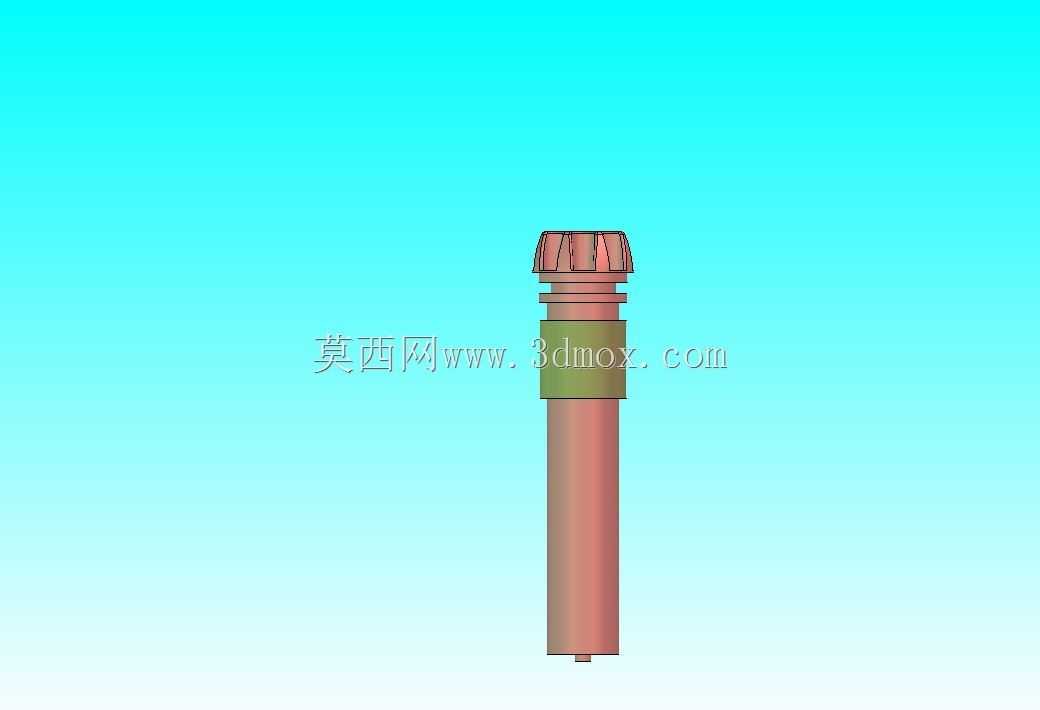

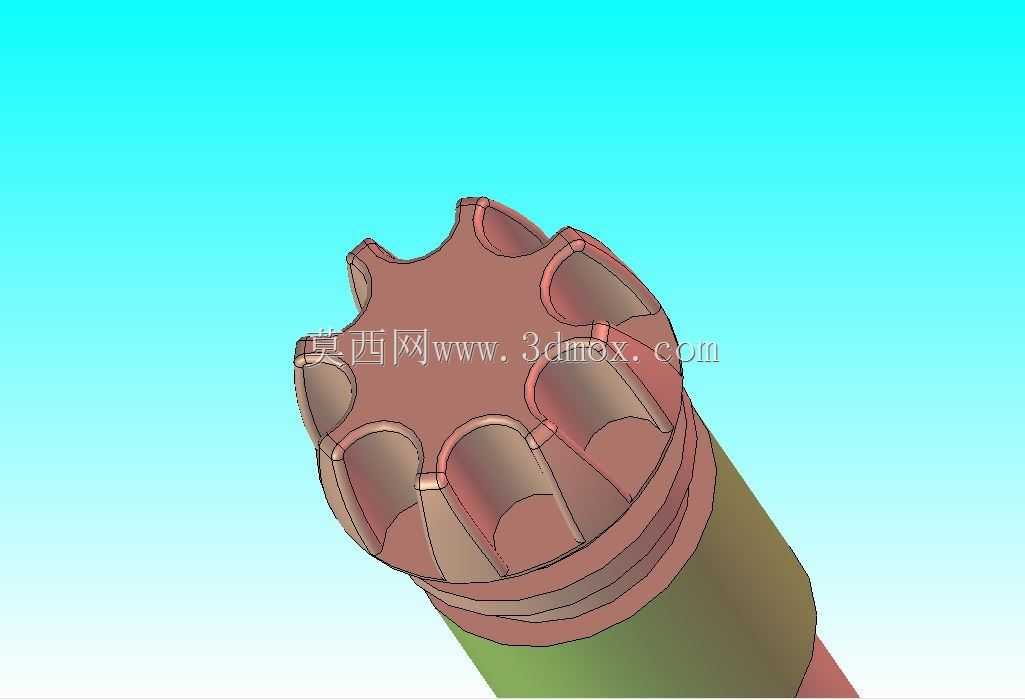

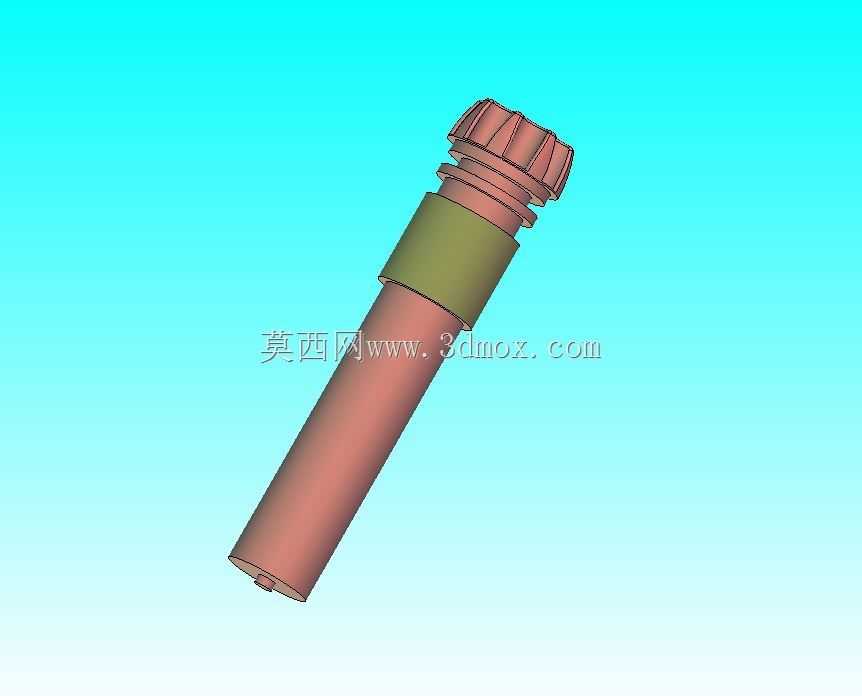

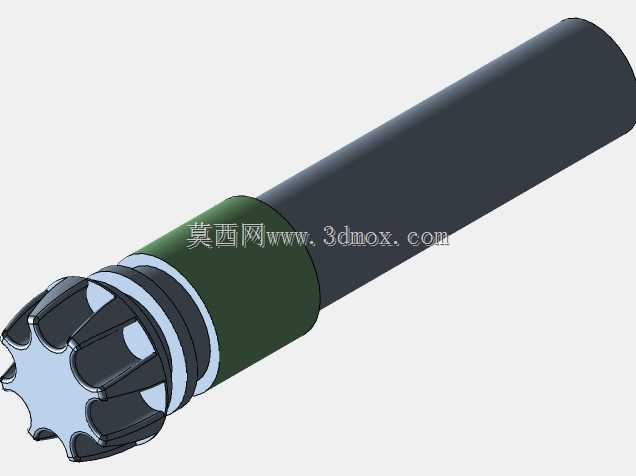

该零件为Airsoft器材配套的前把手内部构件，核心适配22毫米标准导轨安装界面，主要应用于休闲竞技类软气枪的握持系统改造与装配环节，在实际使用场景中承担握持受力传导、操作姿态稳定的核心作用，是射手据枪时前端支撑的关键受力部件。从功能特性来看，该构件采用分段式轴体结构设计，头部设置滚花旋钮结构，可在无额外工具的前提下完成导轨锁紧操作，旋钮下方的多道环形槽用于适配锁紧卡簧的安装定位，中部的环形凸台为握持护套提供轴向限位，避免护套在反复握持受力过程中出现轴向窜动，长轴段作为主体支撑结构，尾部的小凸台用于插入导轨安装座的定位孔，抵消横向受力带来的扭转力矩，保证握持状态下的结构稳定性。设计过程中优先考虑了实际操作的人机交互需求，头部滚花的齿距与齿深经过反复适配，既保证戴薄手套操作时的摩擦力足够，又不会因为齿形过于尖锐造成握持不适感；中部护套安装位的直径与长度匹配常规软质握持套的通用尺寸，无需额外修改即可适配市售多数通用前握把护套；长轴段的壁厚经过受力校核，在反复施加纵向握持压力、横向扭转力矩的工况下，不会出现塑性变形，同时控制整体重量，避免前端配重过大影响据枪平衡。外形尺寸方面，该构件整体为长轴类结构，安装基准为适配22毫米皮卡汀尼导轨的标准接口，安装时仅需将尾部定位凸台对准导轨座的定位孔，旋转头部滚花旋钮即可完成锁紧固定，无需额外的销钉、螺丝等紧固件，拆装效率较高，安装后突出导轨面的高度符合竞技类器材的握持尺寸规范，不会出现干涉周边附件安装的问题。从结构设计逻辑来看，该零件将锁紧功能、支撑功能、护套定位功能集成在单一轴类构件上，减少了装配环节的零件数量，降低了后续维护的复杂度，所有过渡位置均设置了合理的圆角，避免应力集中导致的断裂风险，表面处理预留了阳极氧化或者喷塑的工艺余量，可根据不同的外观需求做表面着色处理，适配不同风格的器材外观改装需求。在实际选型适配过程中，该构件可直接替换同规格的原厂前把手内部轴件，不需要对导轨安装座做二次加工，互换性较强，能够满足日常休闲竞技、器材改装维护等多种场景的使用需求，结构设计兼顾了受力可靠性、操作便捷性与装配通用性，符合休闲射击器材配件的设计规范。
