两吨载重起重托盘叉吊装作业工具

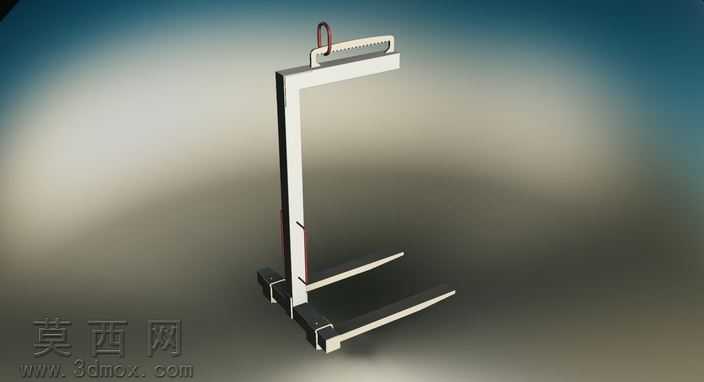

本模型为额定载重两吨的起重托盘叉，是适配起重设备完成托盘货物吊装转运的专用作业工具，整体采用三维建模软件完成全参数化设计，建模过程严格遵循起重吊具的力学设计规范，对各承载部件的尺寸比例、连接结构进行了精准还原，可直接用于结构校核、工艺演示与作业方案模拟。模型整体采用L型主承载框架结构，顶部设置环形吊耳结构，用于与起重机吊钩、吊索具完成可靠连接，吊耳与主立柱采用一体化受力过渡设计，避免应力集中带来的结构失效风险；主立柱为竖向核心承载构件，表面设置对称布置的防护扶手结构，既可以在设备转运、存放时提供握持点位，也可作为吊装对位时的辅助参照结构，扶手与立柱采用焊接式连接结构，建模时还原了焊缝处的过渡细节。主立柱底部连接横向承载梁，两根平行布置的水平货叉通过可调节锁紧座固定在横向梁上，锁紧座采用抱箍式结构设计，可根据不同规格托盘的叉孔间距调整货叉的横向间距，适配多种标准托盘的吊装需求，货叉前端做收窄倒角处理，便于快速对准托盘叉孔，降低对位操作难度；货叉表面做防滑承载处理，避免吊装过程中托盘滑脱。材质渲染方面，主承载立柱、横向梁采用深蓝色金属漆材质，还原重型起重构件的工业涂装质感，货叉采用醒目的亮绿色涂装，符合起重作业设备的安全色规范，便于作业过程中清晰观察货叉位置，吊耳、扶手、锁紧块等部件分别采用金属原色、红色警示涂装进行区分，不同部件的材质粗糙度、反光度均按照真实工业构件的表面处理效果进行设置，渲染效果贴近真实作业场景。设计过程中充分考虑了起重作业的安全需求，各承载部件的截面尺寸均按照两吨额定载荷的受力要求进行匹配，整体结构无冗余设计，在保证结构强度的前提下控制设备自重，降低起重载荷损耗；各连接部位的结构均做了圆角过渡处理，避免尖锐棱角带来的作业磕碰风险，同时兼顾了结构的工艺合理性，所有焊接、装配结构均符合实际生产加工的工艺要求，可直接作为生产参考、作业培训、吊装方案模拟的三维载体使用。
