双轮结构起重滑车三维设计作品

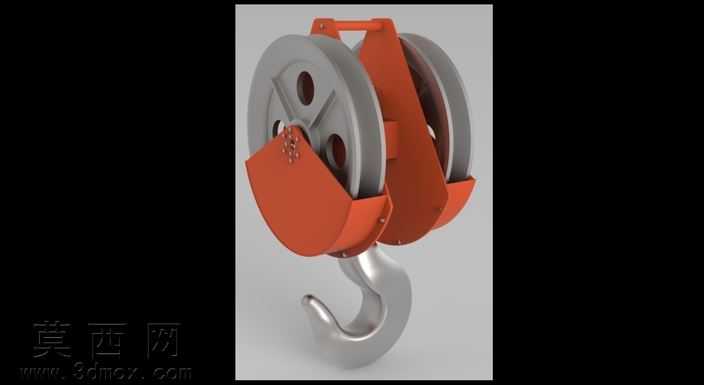

本作品为variant类型短结构起重滑车的三维设计成果，建模阶段依托主流三维设计软件完成全参数化特征构建，首先从核心功能结构入手，先完成吊钩部分的建模：吊钩采用锻造吊钩的经典弧形钩身结构，建模时精准还原钩身的渐变曲率，从钩尖到钩颈的截面直径平滑过渡，钩颈位置预留与滑轮架连接的装配轴孔，保证后续装配的同轴度精度。滑轮组部分采用双滑轮并列排布结构，每个滑轮都还原了轮缘的绳槽结构，绳槽的圆弧半径适配常规起重钢丝绳的直径范围，轮体上的减重孔采用对称分布设计，在保证轮体结构强度的前提下有效降低整体自重，滑轮中心的轴承安装位严格按照标准轴承尺寸预留公差，还原真实装配的间隙要求。两侧的滑轮护板采用橘红色涂装的金属板材结构，建模时还原护板的弯折成型结构，护板边缘的安装孔位精准对齐，顶部的吊梁结构采用一体化成型设计，吊梁上的吊装孔做了圆角过渡处理，避免应力集中问题。材质渲染阶段，滑轮部分采用哑光银灰色金属材质，模拟铸钢滑轮的表面质感，吊钩部分做了抛光金属质感处理，还原高强度合金钢吊钩的表面光洁度，护板部分采用橘红色磨砂漆面材质，还原工业起重设备的安全涂装配色，不同部件的材质区分清晰，金属部件的反光、粗糙度参数都经过反复调试，渲染出的效果图真实还原实物的视觉质感。结构设计上充分考虑起重滑车的实际工况，双滑轮结构可实现省力的起重作业需求，护板完全覆盖滑轮外侧，可防止钢丝绳从绳槽中脱出，吊钩与滑轮架的连接采用可转动结构，允许作业过程中吊钩随重物方向灵活转动，避免钢丝绳扭结。设计过程中严格遵循起重吊具的安全设计规范，所有受力部件的厚度、连接位置的尺寸都经过结构强度校核，保证模型不仅具备外观展示效果，也可用于后续的工程分析、装配模拟等场景，整体模型装配关系清晰，无干涉问题，各部件可单独拆分用于生成加工图纸。
