皮卡汀尼导轨乐高转接结构件

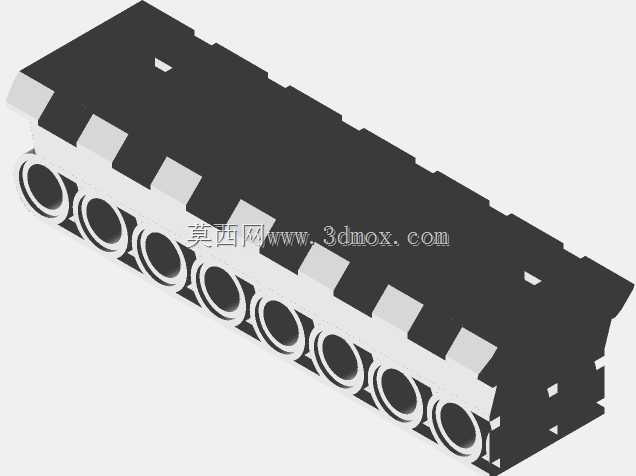

日常做玩具改装结构的时候，经常会遇到不同标准接口无法适配的问题，这个转接件就是为了解决皮卡汀尼导轨规格的红点瞄准镜和标准乐高积木之间的连接问题设计的。从实际使用场景来看，这类转接件主要用于玩具枪的改装场景，很多玩家会给乐高拼装的玩具枪加装光学瞄准配件，但皮卡汀尼导轨的安装尺寸和乐高积木的凸点连接标准完全不匹配，直接固定既不稳固也会破坏积木本身的结构，这个转接件就是作为中间衔接的结构件，一端适配标准皮卡汀尼导轨的卡槽尺寸，另一端完全匹配乐高科技件的孔位与凸点安装边界，不需要额外打孔或者粘接就能完成装配。从设计思路上看，整个零件采用一体化的长条式结构，主体部分做了等距排布的乐高标准销孔，孔位间距完全遵循乐高科技组的连接公差，每一个孔的内径都适配标准乐高摩擦销的尺寸，保证插装之后不会出现松旷或者过紧无法装配的问题。和导轨接触的一侧，做了符合皮卡汀尼导轨标准的卡槽凸棱，凸棱的宽度、间距都严格对应军用标准皮卡汀尼导轨的槽位尺寸，安装的时候可以顺着导轨滑入，到位之后依靠侧面的紧定结构就能锁止，不会在使用过程中出现前后窜动的问题。外形上整个零件做了轻量化的开槽设计，在不影响结构强度的前提下去掉了非受力区域的多余材料，整体重量控制得很低，装在乐高玩具上不会因为头重脚轻影响整体的握持平衡。安装边界方面，零件的总长度适配8个单位长度的乐高孔位，宽度和标准乐高1x8孔梁的宽度保持一致，安装之后不会超出积木梁的侧面轮廓，不会和周边拼装的其他积木件产生干涉。导轨侧的卡槽深度刚好能完全卡入皮卡汀尼导轨的凸台，安装后转接件的上表面和导轨顶面保持齐平，瞄准镜装上去之后光轴高度和常规安装在真铁导轨上的高度差控制在合理范围，不需要额外做瞄准点的高度补偿。实际使用的时候，只需要先把转接件卡在红点瞄准镜自带的皮卡汀尼夹具上，锁紧紧固螺丝之后，另一端通过乐高销钉和玩具枪的主体积木梁连接，就能把瞄准镜牢固固定在乐高拼装的枪身上，整个装配过程不需要额外的辅助工具，拆装都很方便，反复拆装也不会出现孔位磨损导致的连接松动问题。结构上所有的转角位置都做了均匀的圆角过渡，没有尖锐的棱角，符合玩具配件的安全设计要求，同时也能减少应力集中，避免零件在受到磕碰的时候出现断裂的问题。
