Mk28Mod2五英寸双联舰载炮塔结构

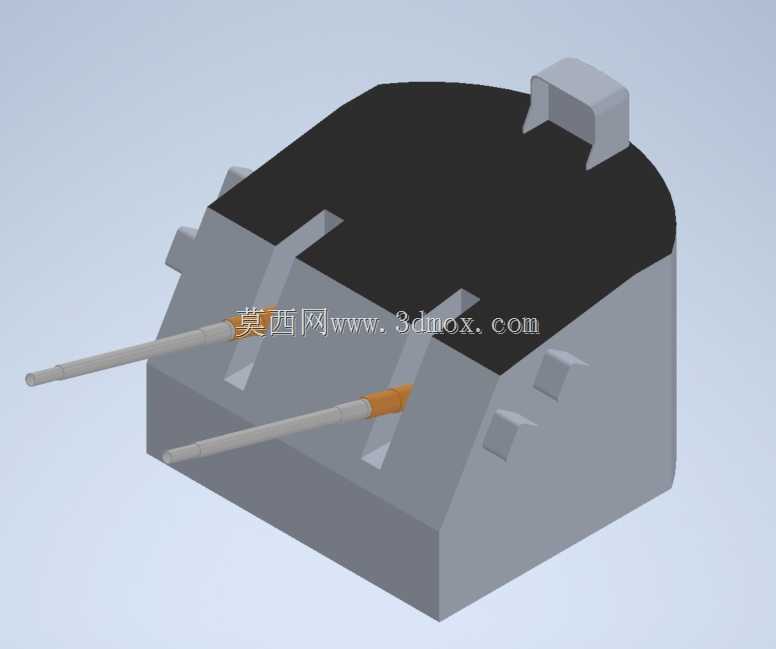

从舰载武备结构设计的角度来看，这款双联装大口径舰炮炮塔的建模逻辑完全贴合二战时期水面舰艇的武备布置需求，首先要明确的是，这类炮塔的核心应用场景是二战时期的驱逐舰主武装，同时也作为战列舰的副炮补充配置，承担对空防御、对舰打击以及近岸火力支援的多重任务，和同时期德制俾斯麦级的二级副炮在战术定位上高度相似，整体结构设计完全围绕海上作战的复杂工况展开。在外形尺寸与安装边界的处理上，建模时首先要匹配舰艇甲板的开孔预留尺寸，炮塔下部的供弹结构需要穿透多层甲板连接弹药库，因此炮塔基座的直径、炮塔旋转部分的外廓尺寸都严格对应实舰的安装空间要求，避免出现结构干涉：炮塔正面的两门炮管呈平行布置，炮管伸出炮塔外的长度需要匹配炮口暴风对甲板设备的影响范围，炮塔顶部的观瞄凸起结构高度也做了控制，避免影响舰艇上层建筑的射界。从功能特性来看，炮塔的装甲外壳采用了多面体切角设计，这种造型一方面是为了降低被弹概率，偏转来袭炮弹的弹道，另一方面也能减少炮塔旋转时的风阻，适配高海况下的快速转向瞄准需求；炮管根部的密封结构做了细节还原，能够阻挡海上盐雾、雨水进入炮塔内部，保护俯仰机构的金属构件不被腐蚀，炮塔侧面的凸起结构对应炮长瞄准位的观察窗，后部的小型舱门则是供炮组人员进出、补充应急耗材的通道。设计思路上，建模优先还原了炮塔的外部装配关系，没有过度简化装甲板的拼接焊缝细节，炮管的节套、炮口部分的结构区分清晰，炮塔顶部的提把状结构对应吊装点位，是船厂安装、战时更换炮塔时的吊具连接位置，整体的重心分布也符合实舰的配重逻辑，旋转中心与基座轴线完全重合，能够直接用于舰载武备布置的干涉检查、射界模拟仿真，也可以作为海战场景三维制作的高精度资产使用。在结构细节的处理上，炮塔外壳的装甲厚度分布做了隐性的区分，正面装甲厚度大于侧面与顶部，对应正面迎敌的防护需求，炮管的俯仰角度范围通过炮管与炮塔正面开口的间隙做了暗示，能够覆盖从水平对舰射击到大仰角对空射击的角度区间，炮塔底部的旋转支撑结构做了简化处理但保留了安装法兰的特征，方便使用者根据自身需求补充内部的俯仰、旋转传动结构，适配不同的建模深度要求。
