大口径三联装战列舰主炮塔结构设计

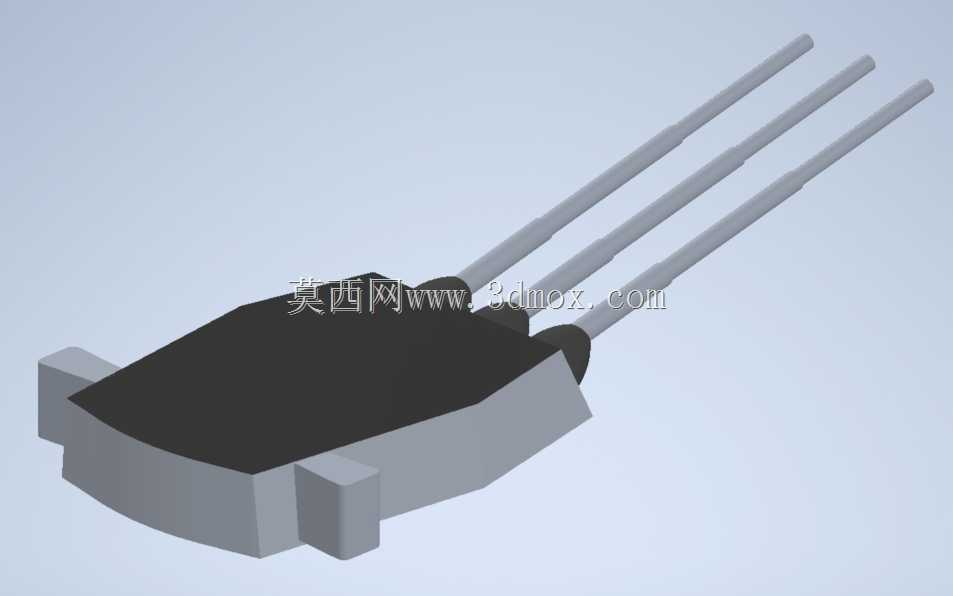

在舰载重型武器系统的结构设计领域，大口径舰炮炮塔的三维建模需要兼顾火力布局、防护结构与舰体安装适配性的多重平衡，这套三联装大口径舰炮炮塔的结构设计，核心围绕战列舰舷侧齐射的作战需求展开。从实际应用场景来看，这类炮塔承担着战列舰远程对舰打击、对岸火力支援的核心任务，设计时首先要解决的是三门大口径身管的布局干涉问题，身管采用平行并列排布，俯仰机构统一集成在炮架上部结构中，既保证单门火炮独立俯仰调整的空间余量，又能实现齐射时的火力同步性，避免炮口冲击波对相邻身管及炮塔外露结构造成过载损伤。炮塔的外部防护结构采用多面体倾斜构型，并非简单的直角方正造型，倾斜的装甲面一方面可以偏转来袭弹药的入射角度，降低穿甲效能，另一方面能有效引导炮口发射时的冲击波向侧方散逸，减少对甲板面附属设备的冲击。炮塔下部的炮座结构采用适配舰体圆形炮座圈的安装接口，设计时严格控制炮塔旋转部分的外径尺寸，保证与舰体主甲板的安装边界完全契合，旋转支承结构的安装面预留了足够的紧固件布置空间，同时兼顾炮塔旋转时的重心配平，避免偏重导致旋转驱动负载过大。从功能特性上看，炮塔上部的身管护套结构做了等强度简化设计，在保证身管支撑刚度的前提下尽可能降低外露部分的重量，平衡炮塔整体的重心高度，降低舰体横摇时对炮塔稳定机构的负载要求。炮塔侧面的凸起结构为人员通道与弹药提升通道的外置防护壳体，设计时与主装甲面做了一体化的曲面过渡，避免出现结构应力集中的直角区域，同时减少航行时的风阻影响。在建模过程中，对炮塔的俯仰耳轴位置做了反复校核，保证身管在最大仰角与最大俯角状态下，尾部结构不会与炮塔内部的弹药输送机构、人员操作空间发生干涉，同时炮塔尾部的配重块结构与前部身管重量形成力矩平衡，降低俯仰驱动机构的输出扭矩要求。这类大口径舰炮炮塔的结构设计，需要同时兼顾火力性能、防护能力与舰体适配性，每一处外形的折线与曲面都对应实际的工程需求，并非单纯的外观造型设计，建模时对安装接口、运动边界、结构配重的精准还原，能够为后续的舰载武器系统布局仿真、舰体总装干涉检查提供可靠的三维模型支撑。
