风管风量调节用扇形风阀阻尼器结构

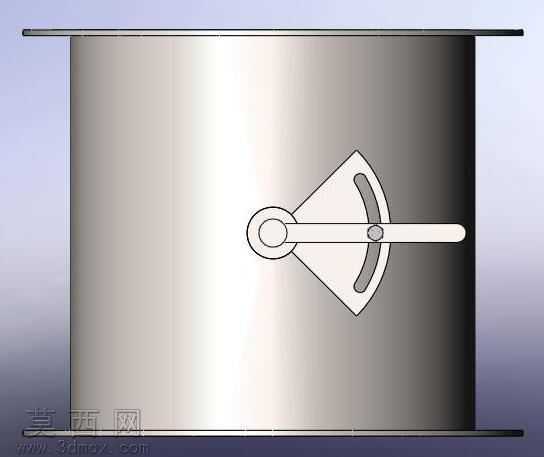

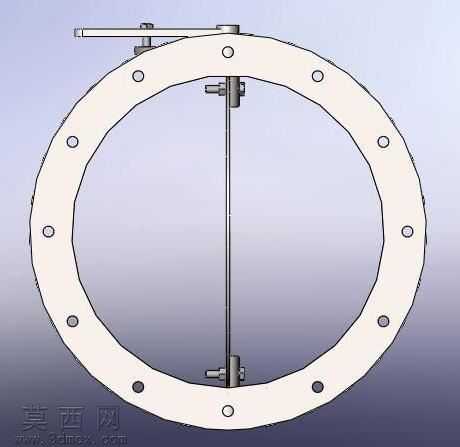

本模型为通风管路配套使用的风量调节阻尼器，整体适配直径419.1毫米的圆形风管，核心功能为精准调节风管内的空气流动状态，在三维建模过程中采用SolidWorks完成全参数化结构搭建，同步输出STEP、IGES等通用格式文件，可兼容CATIA、KeyCreator等多款主流三维设计软件直接调用编辑。建模阶段首先依据风管适配尺寸确定主体圆形阀板的基准轮廓，采用薄壁拉伸特征生成阀板主体结构，对阀板边缘做圆角过渡处理，避免实际安装使用时出现锐边划伤的问题；随后构建核心调节机构，以中心铰接轴为旋转基准，绘制扇形限位导槽结构，导槽的圆弧角度对应阀板0到90度的开合行程，确保调节过程中阀板转动顺滑无卡滞，调节手柄与中心转轴采用同轴配合设计，手柄上设置的定位凸点可在扇形导槽内任意位置锁止，实现风量大小的无级调节。材质渲染阶段，阀板主体采用哑光金属不锈钢材质，调整反射粗糙度参数模拟真实金属板材的哑光质感，调节手柄与扇形限位板采用同系金属材质但适当提高高光反射强度，区分不同部件的视觉层次，背景搭配浅灰色渐变环境突出主体结构的轮廓特征。结构设计上充分考虑通风管路的实际使用场景，阀板与风管内壁的配合间隙控制在合理范围，既保证转动灵活又避免漏风问题，扇形限位结构的设置可直观显示当前阀板的开合角度，方便运维人员快速判断管路通风状态，整体结构无冗余设计，所有部件均为常规机械加工可实现的结构，无特殊工艺要求，可直接用于通风系统的方案设计演示、结构干涉校验以及后续生产加工的参考依据，建模过程中对所有配合面做了公差适配处理，确保装配关系符合实际机械装配的精度要求。
