液态二氧化碳储罐浮球式液位测量装置

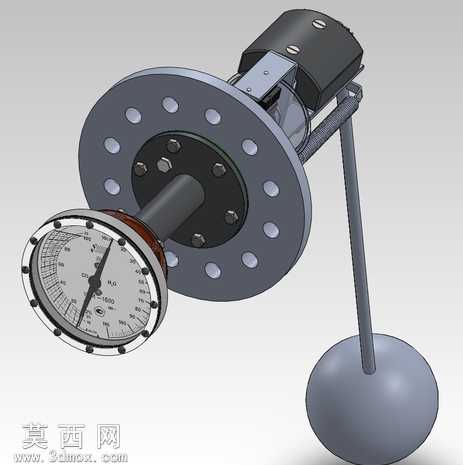

本模型采用SolidWorks完成全参数化三维建模，整体围绕液态二氧化碳储罐的顶装式液位检测需求展开设计，完整还原了浮球式液位计的全部装配结构与功能细节。建模过程中首先完成顶部法兰安装基座的结构搭建，严格匹配承压储罐的法兰安装尺寸规范，对法兰盘上的均布螺栓通孔、中心轴过孔、密封贴合面做了精准的特征建模，保证安装结构的工程实用性；其次完成检测传动机构的建模，包含垂直延伸的导向支撑杆、底部的空心浮力浮球、连接浮球与表头的传动连杆组件，对连杆的铰接转动结构、轴系的配合间隙做了符合机械传动逻辑的参数设置，还原浮球随液位升降带动表头指针转动的传动路径。表盘显示部分建模时还原了工业测量仪表的刻度标识、指针组件、密封表蒙与金属表圈结构，对刻度的分度值、指针的同轴安装结构做了细致刻画，顶部的信号转换/变送模块外壳采用圆角钣金特征建模，还原了模块的安装固定支架、接线端结构。材质渲染阶段针对不同部件匹配对应工业材质：法兰与金属结构件采用哑光碳钢材质搭配镀锌表面质感，浮球采用薄壁不锈钢的哑光金属质感，表盘采用乳白色工程塑料基底搭配黑色印刷刻度、金属抛光指针，表蒙采用高透玻璃材质搭配轻微环境反射效果，顶部模块外壳采用黑色工程塑料的磨砂质感，导向杆采用拉丝不锈钢材质，整体渲染效果贴合工业现场的实际设备外观。设计思路上针对液态二氧化碳的低温承压存储工况，采用顶装法兰的密封安装形式，避免侧装带来的密封泄漏风险，浮球结构依靠浮力直接感应液位变化，通过机械传动带动表盘指针直观显示液位高度，无需复杂电子元件即可实现可靠的就地液位指示，结构简单可靠，适配低温承压介质的液位检测场景，各部件的装配关系完全符合实际工业液位计的装配逻辑，可直接用于教学演示、储罐配套部件选型参考或工程方案展示使用。
