可膨胀枪托内置滑轨炮台结构设计

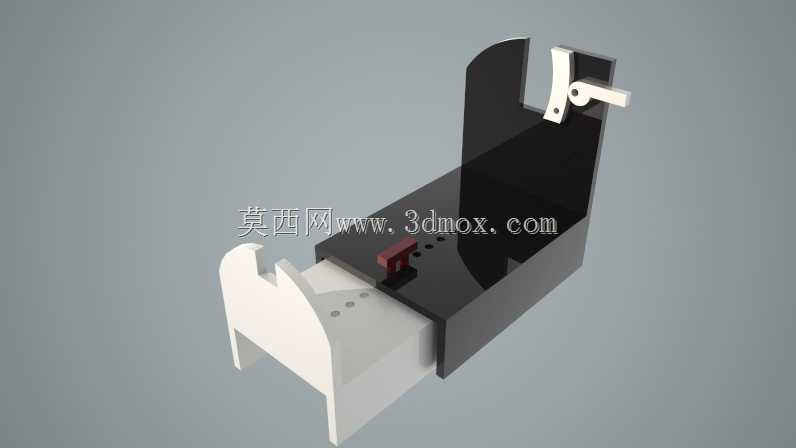

这款炮台结构主要适配轻武器战术改装场景，可安装在可膨胀式枪托清洗台工位上，也可作为民用射击辅助支撑结构使用，核心作用是为枪械提供稳定的架设支撑，同时兼顾收纳后的紧凑性，满足日常携行与快速展开的使用需求。结构整体采用抽拉式布局，主体分为固定基座与滑动支撑两部分，固定基座采用半开放槽型结构，侧壁设置有定位卡槽与锁紧拨片安装位，滑动支撑部分前端设置有适配枪械身管的弧形托槽，托槽边缘做了圆弧过渡处理，避免架设时刮伤枪械表面涂层。设计阶段优先考虑了安装兼容性，固定基座的底部预留了标准皮卡汀尼导轨接口的安装孔位，可直接适配多数战术导轨系统，不需要额外加工转接件；滑动部分的行程控制在120mm范围内，完全收缩后整体长度不超过180mm，展开后支撑长度可达260mm，能够适配多数常见的短管轻武器架设需求，安装时仅需要通过两颗M4内六角螺丝即可完成与基座的固定，不需要复杂的调校工序。锁紧机构采用偏心拨片式设计，拨片转轴处设置有阻尼弹簧，扳动拨片到锁止位置时，拨片端部的橡胶压块会紧密抵靠在滑动支撑的侧壁上，提供足够的锁紧力避免支撑部分滑动，解锁时仅需要向上扳起拨片即可快速抽拉调整支撑长度，操作力度控制在15N左右，单指即可完成操作，不需要额外借助工具。滑动部分与固定基座的配合间隙控制在0.1mm以内，既保证抽拉过程顺畅无卡滞，也避免间隙过大导致架设时出现晃动，基座侧壁还设置有三个等距分布的定位凹坑，滑动部分内置的弹性钢珠可以卡入凹坑内，提供三个常用长度的档位定位，日常使用时不需要反复调整长度即可快速定位到常用档位。结构的受力部分做了加厚处理，固定基座的立板厚度设置为8mm，能够承受架设时的后坐力冲击，反复抽拉测试超过两千次后不会出现明显的磨损松动，适配日常训练场景下的高频使用需求。
