钢筋混凝土岩石履带行走轮结构设计

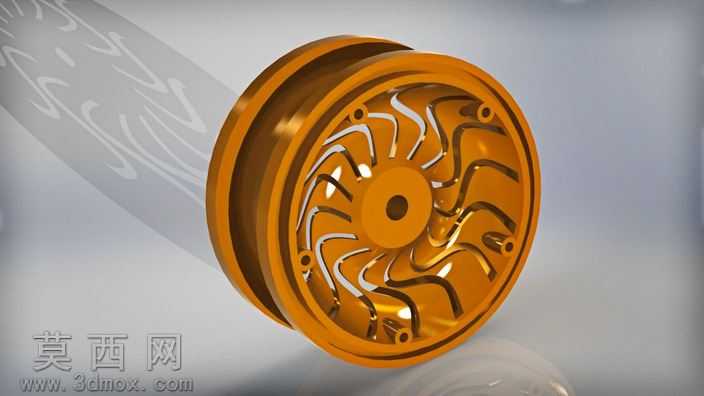

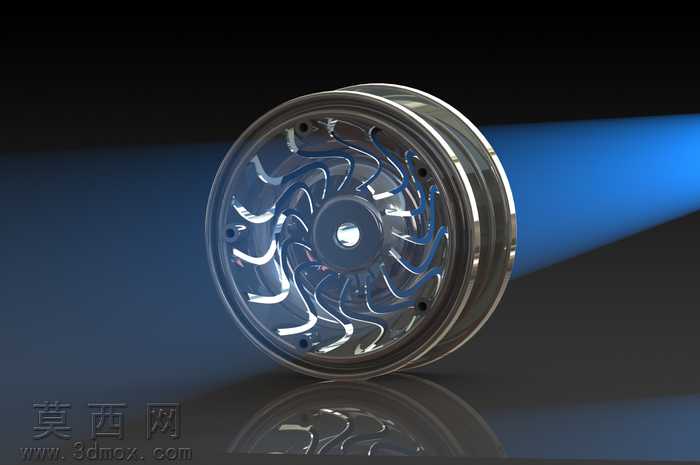

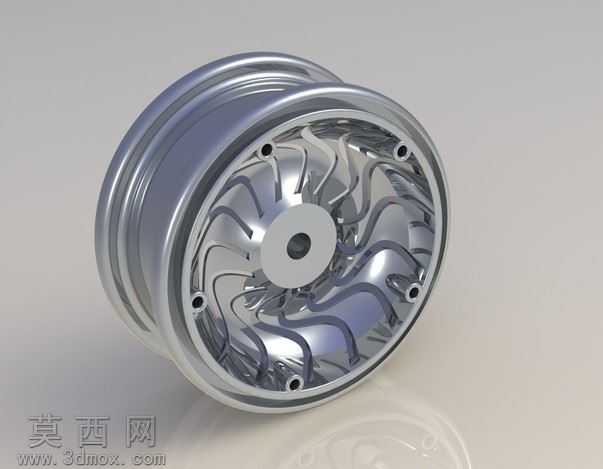

该履带轮三维模型采用SolidWorks完成全参数化建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为核心绘制轮体的中心回转轮廓，通过旋转凸台特征生成轮体的基础回转基体，精准控制轮缘的双槽结构尺寸，匹配履带的啮合导向需求，保证履带运行过程中不会发生脱轨偏移。针对岩石工况下的重载受力需求，轮辐部分采用仿生流线型曲面结构设计，在绘制轮辐草图时，通过样条曲线精准勾勒每一条轮辐的弯曲走向，使用拉伸凸台结合圆周阵列特征完成12条轮辐的均匀排布，既保证了轮体的整体结构强度，又通过流线型曲面分散了岩石路面传递的冲击载荷，同时有效降低了轮体的整体自重。建模过程中对轮体上的所有安装孔位采用异型孔向导特征生成，精准控制孔位的分度圆直径、孔径与沉头尺寸，保证与轮毂连接件的装配精度，所有倒角、圆角特征均按照机械加工工艺要求设置，避免应力集中问题。材质渲染阶段，为轮体赋予了高强度合金结构钢的材质属性，调整金属材质的粗糙度、反射率参数，还原金属零件经过表面处理后的橙黄色涂装质感，对轮辐的曲面边缘添加了高光反射效果，清晰展现曲面的流畅过渡，渲染场景采用柔和的影棚环境光，多角度打光突出轮体的立体结构与细节特征，让轮槽、安装孔、轮辐曲面的结构细节清晰可见。设计过程中参考了多年AutoCAD机械设计的尺寸校核经验，对轮体的关键配合尺寸、受力薄弱位置进行了反复校验，保证轮体的中心孔与传动轴的配合公差、轮缘与履带的啮合尺寸、轮辐的厚度参数均满足重载岩石工况的使用要求，起飞轮效应的轮体结构经过动平衡相关的尺寸校验，能够在履带行走系统中稳定传递动力，承受复杂路面的冲击载荷，适配钢筋混凝土岩石路面的恶劣作业环境，可直接用于履带行走系统的装配验证、工程出图与作业性能仿真分析。
