前臂佩戴式手持喷水玩具结构设计

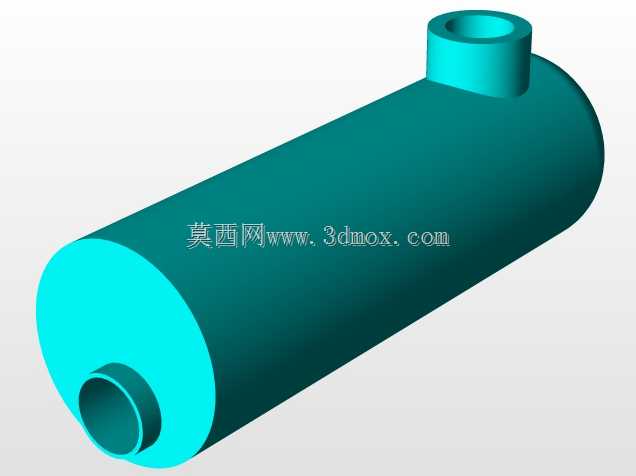

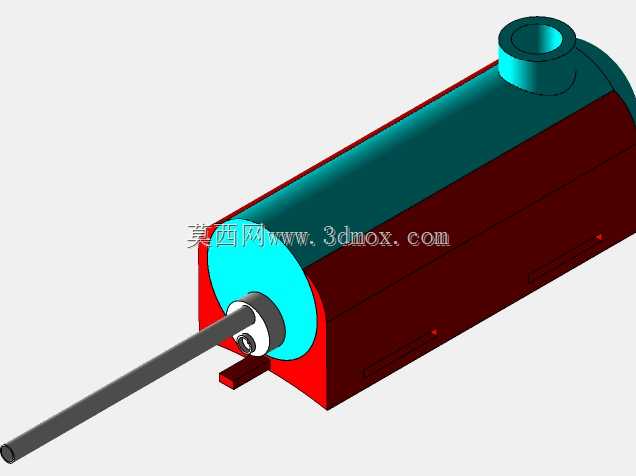

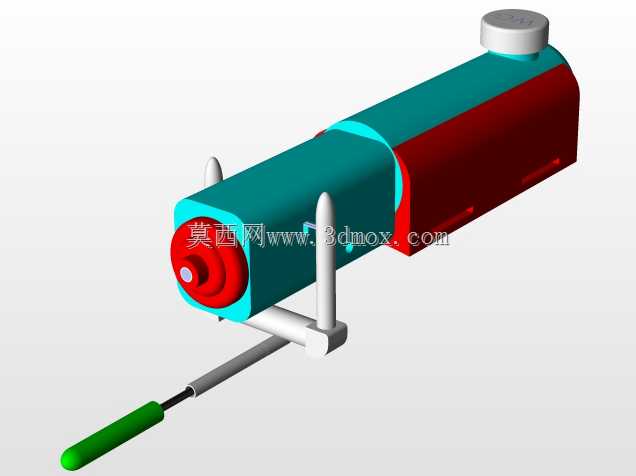

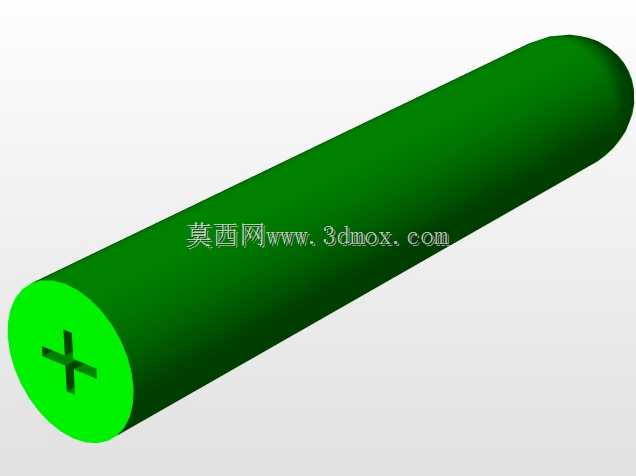

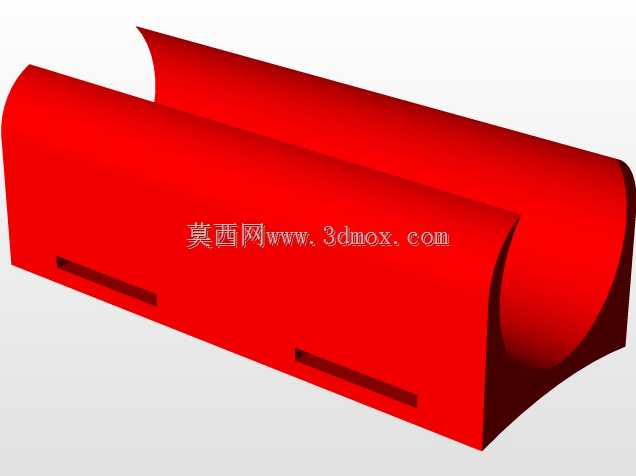

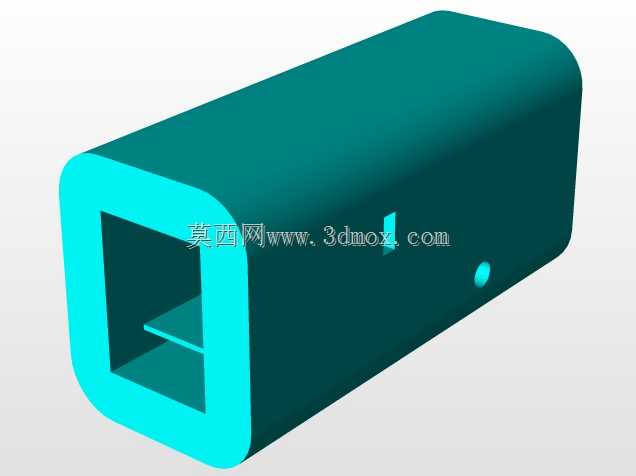

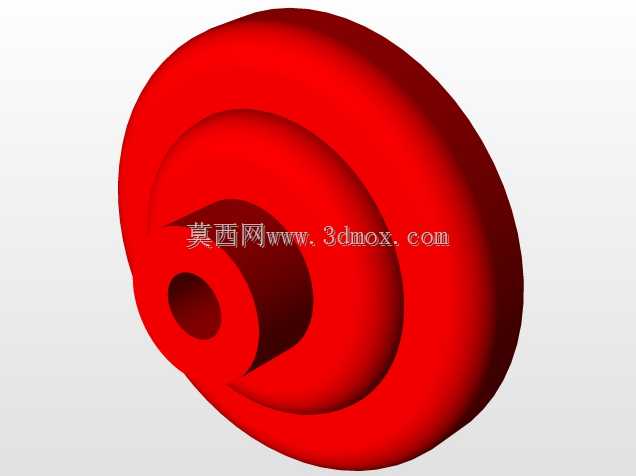

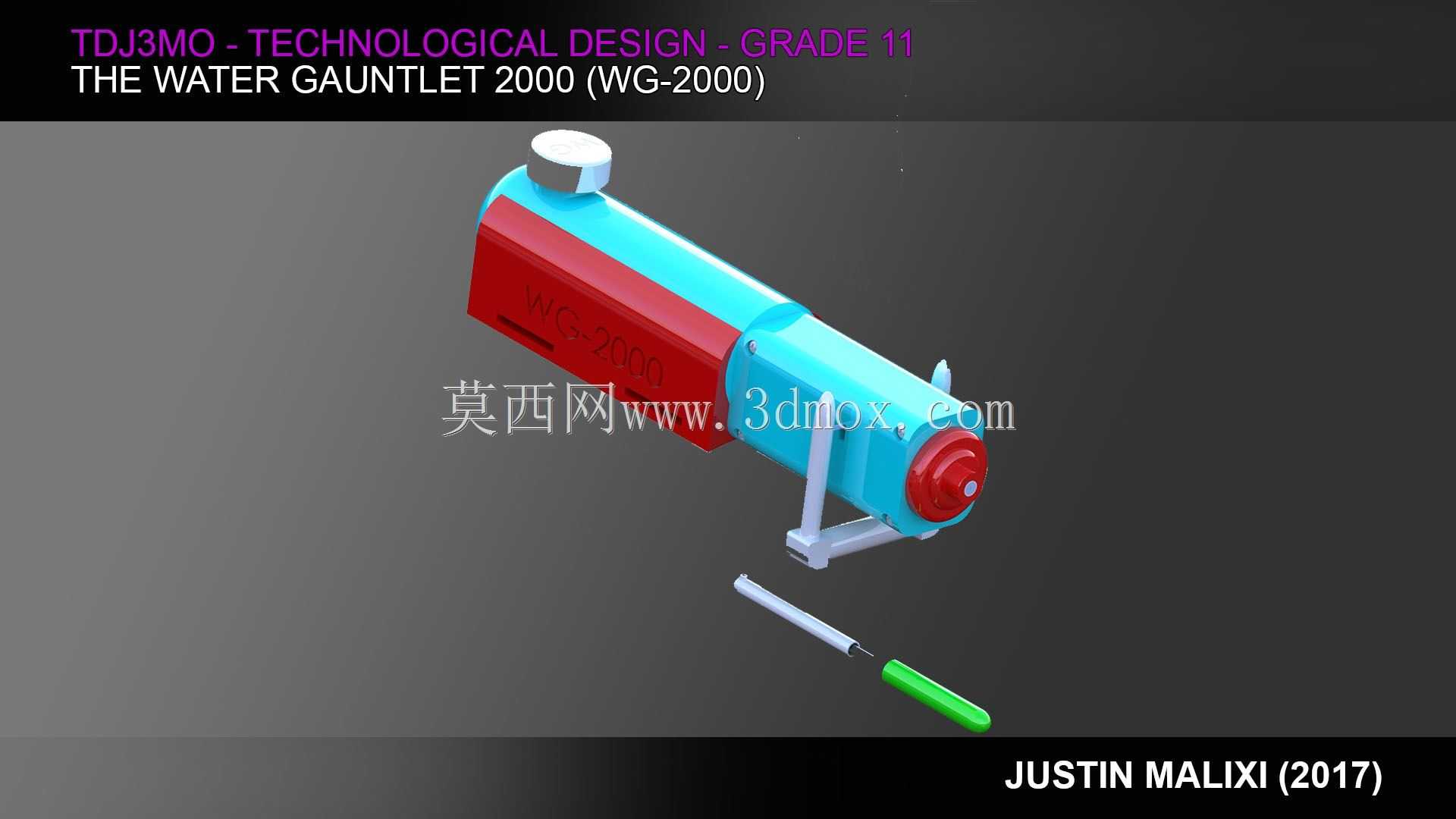

这款前臂佩戴式喷水装置，核心定位是戏水场景下的便携娱乐装备，设计之初就围绕佩戴稳定性、操作便捷性两个核心需求展开，区别于传统手持水枪的握持方式，整体结构完全贴合人体前臂轮廓做适配，安装时通过配套的绑带结构固定在前臂外侧，无需全程手握持，能解放使用者的手掌完成其他动作，适配水上乐园互动、户外亲子戏水、主题活动道具等多类场景。从功能结构来看，装置主体为储水与加压一体化的筒身结构，筒身做了分段式设计，前段设置出水控制旋钮，可调节喷水流量大小与水柱形态，尾部设置注水口与密封端盖，端盖采用旋拧式密封结构，内置橡胶密封圈保证加压状态下不会出现渗漏问题，加压结构集成在筒身内部，通过往复操作配套的小型压杆即可完成储水腔加压，单次加压完成后可支持连续喷水数十秒，压杆做了防滑纹理处理，操作时无需过大按压力度，适配不同年龄段的使用力度需求。设计过程中充分考虑了佩戴的适配边界，筒身贴合前臂的一侧做了弧形内凹处理，弧度匹配成年人前臂的平均曲率，内凹面预留了绑带穿装槽，可搭配不同宽度的弹性绑带，适配不同臂围的使用者，整体安装后不会影响前臂的正常弯曲动作，佩戴状态下手臂自然下垂时装置重心落在前臂中下段，不会出现前倾滑落的问题。筒身的外形做了分色处理，不同功能段采用差异化的外观配色，便于使用者快速识别注水口、控制旋钮、加压杆的位置，出水端做了内收式喷嘴设计，可根据需求更换不同口径的喷嘴，实现水柱直射、雾状散射等不同喷水效果，装置整体的边角全部做了圆角过渡处理，没有尖锐凸起，避免戏水过程中磕碰造成损伤。从结构可靠性角度，筒身主体采用薄壁腔体结构，壁厚均匀控制在1.5mm，既保证了腔体的承压能力，又控制了整体重量，储水腔的容量经过反复测算，满水状态下整体重量控制在佩戴舒适的范围内，不会给前臂造成过大的负重感，加压结构的活塞件采用耐磨材质，反复推拉操作不会出现卡顿或者密封失效的问题，各连接部位的卡扣结构都做了防脱设计，剧烈活动过程中不会出现部件松脱的情况。
