立式多管旋转枪械结构三维数模

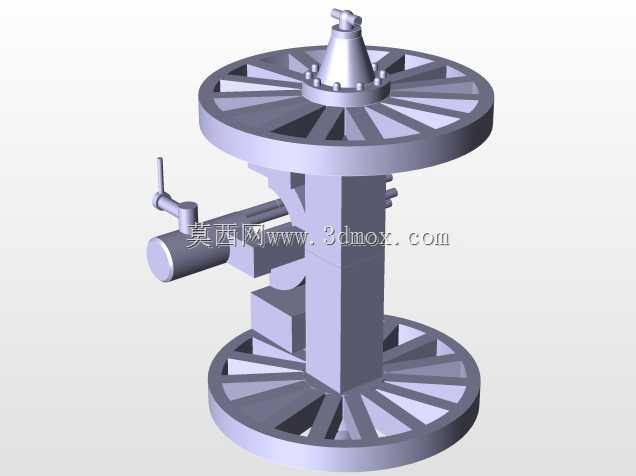

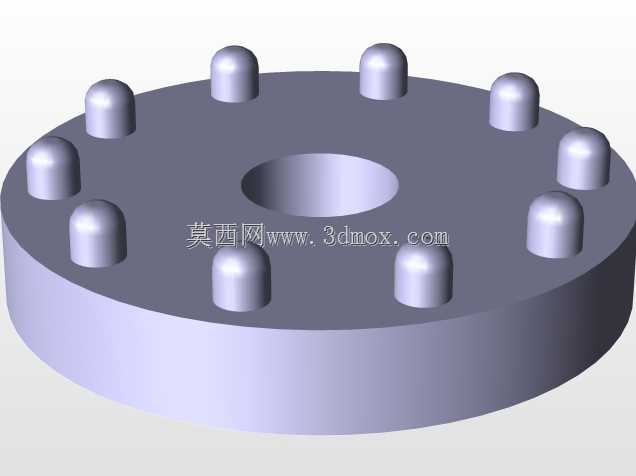

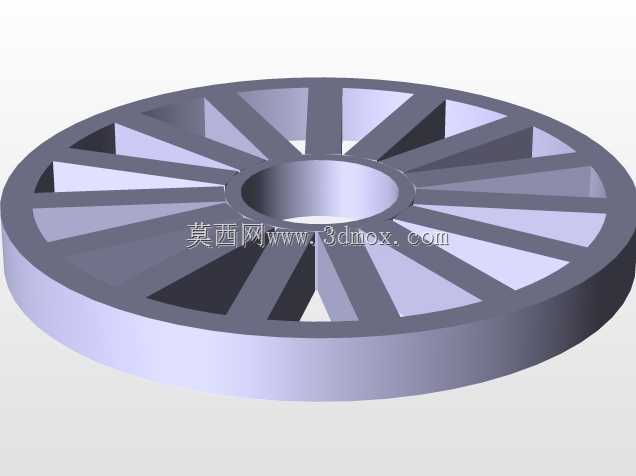

该结构主要面向军工原理教学、装备结构推演场景使用，可作为院校轻武器专业的具象化教学载体，也能用于科普展项的结构拆解演示，帮助受众直观理解多管旋转类枪械的核心传动逻辑。整体采用立式对称布局，上下设置两组辐条式轮盘作为主体支撑框架，中心立柱作为核心承载构件，将上部发射组件、中部握持操作组件、下部支撑基座串联为整体，安装时需保证上下轮盘同轴度公差控制在0.1mm以内，避免旋转过程中出现卡滞。上部轮盘中心为旋转发射基座，沿圆周方向均匀布置管位安装槽，对应多管依次排布的结构形式，旋转驱动接口设置在基座顶端，可外接手动或动力驱动模块实现管组匀速回转，回转过程中各管位依次对齐供弹、击发工位，匹配连续发射的动作逻辑。中部立柱侧面集成操作手柄组件，手柄转轴与内部传动拨杆联动，可手动控制旋转启停与击发触发，手柄握持位置做了圆弧过渡处理，适配人手操作的人机工程尺寸，操作行程预留15mm余量，避免操作过程中出现结构干涉。下部轮盘作为稳定支撑基座，辐条结构在保证整体结构刚度的同时，有效降低整体自重，基座底部预留标准安装孔位，可直接固定在教学演示台或展陈支架上，安装边界尺寸适配常规展陈台面的安装孔距，无需额外加工转接件。设计过程中优先保证各运动部件的装配间隙，旋转配合面预留0.05mm的间隙公差，所有零件均采用实体建模方式构建，装配关系完全匹配实际机械装配逻辑，可直接用于结构剖切演示、运动仿真动画制作，也可作为同类型装备结构设计的参考蓝本，帮助设计人员快速梳理多管旋转类机构的传动路径与支撑布局逻辑，减少前期方案推演的重复建模工作量。
