便携自卷式手持测量钢卷尺结构设计

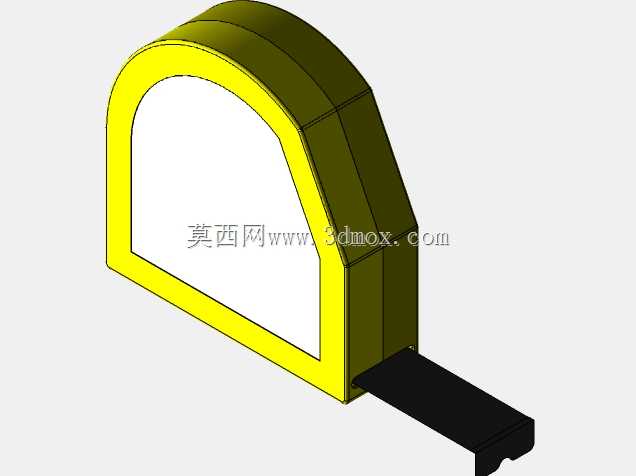

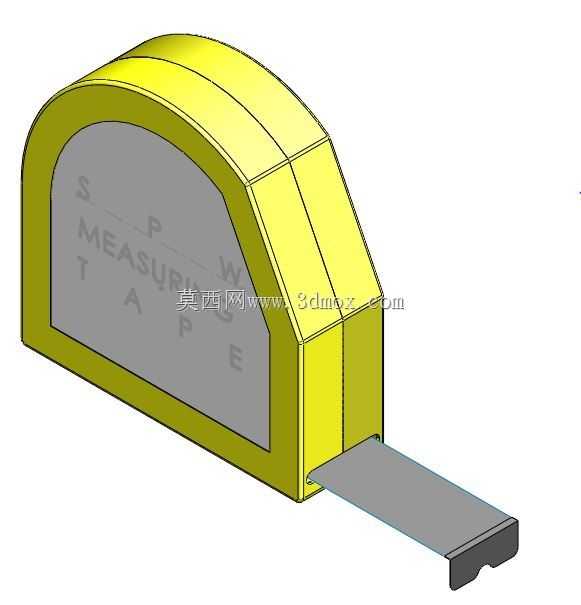

　　日常机械加工、家装施工、现场测绘场景里，钢卷尺是出现频率最高的随身测量工具，不管是车间里核对毛坯下料尺寸，还是装修现场量取墙面开孔间距，或是户外管线铺设时快速丈量段长，都离不开这类便携量具。这款卷尺的整体结构做了贴合手持操作的优化，外壳采用D型弧面轮廓，握持时虎口能自然贴合壳体上沿的曲面，长时间持握测量不会硌手，壳体侧边做了1.5mm的加厚筋位，日常从1.2米左右的工作台高度意外掉落时，内部的尺簧、尺钩组件不会因为壳体变形出现卡滞。尺带采用常见的弧形截面设计，拉出时能依靠自身截面刚度保持挺直状态，单人操作时伸出2米长度不会出现弯折下垂，足够覆盖绝大多数单人作业的测量跨度，尺带表面的刻度采用凹印覆耐磨涂层的工艺，

　　反复抽拉摩擦不会出现刻度脱落的问题，尺端的活动钩片预留了0.8mm的活动间隙，刚好抵消钩片自身厚度，不管是勾住工件外沿测量外尺寸，还是顶在工件端面测量内尺寸，读数都能保持一致，不会出现固定钩片常见的尺寸偏差。内部的卷簧采用恒力结构设计，收尺时的力度全程均匀，不会出现刚松手时尺带高速回弹打伤人手的问题，壳体侧面的制动拨片做了防滑齿纹，拇指轻推就能牢牢锁死尺带位置，测量时不需要一直按住拨片就能保持尺带固定，读数时可以腾出双手扶稳工件或者记录数值。设计时首先考虑的是现场作业的复杂工况，壳体的所有边角都做了R3以上的圆角处理，放在工装口袋里不会勾刮工作服面料，整体重量控制在180g左右，别在腰带上携带不会有明显的坠感，

　　尺带出口位置做了尼龙耐磨衬套，抽拉尺带时不会因为壳体塑料的摩擦刮花尺带涂层，能有效延长尺带的使用寿命。尺带收回时的导向结构做了限位设计，收回后尺钩会刚好卡在出口位置，不会出现尺带完全缩入壳体内部需要拆开壳体取出的故障，日常维护只需要定期在尺簧位置滴少量轻质润滑油，就能保持收卷顺畅，不需要复杂的拆解保养。从安装边界来看，这款卷尺的整体外部尺寸控制在80mm70mm35mm范围内，常规的工具腰包、工作服侧袋都能轻松放入，不需要预留额外的携带空间，尺带的最大拉出长度为5米，覆盖了机械维修、家装施工、现场测绘90%以上的长度测量需求，不需要频繁更换不同量程的测量工具。和传统的木折尺、直板钢尺相比，

　　这款卷尺的收纳体积只有同量程直板尺的十分之一，测量效率能提升60%以上，尤其是在需要测量曲面周长、不规则工件轮廓长度的场景下，柔性尺带可以完全贴合工件表面，获得比刚性直尺更准确的测量数值。在结构细节上，尺钩的铆钉采用了双铆钉固定设计，长期拉扯不会出现钩片松动歪斜的问题，壳体的合缝位置做了卡扣加超声焊接的双重固定，摔落时不会出现壳体开裂散开的情况，即使在多粉尘的木工车间、有少量切削液的机加工工位使用，壳体的密封结构也能阻挡大部分粉尘和液体进入内部，不会轻易出现尺带卡滞、卷簧锈蚀的问题。
