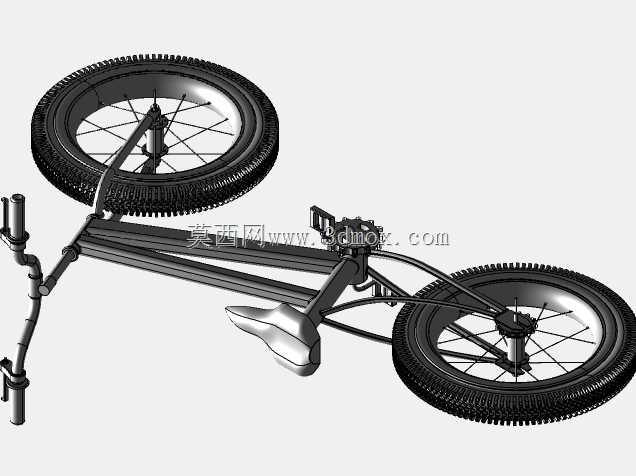

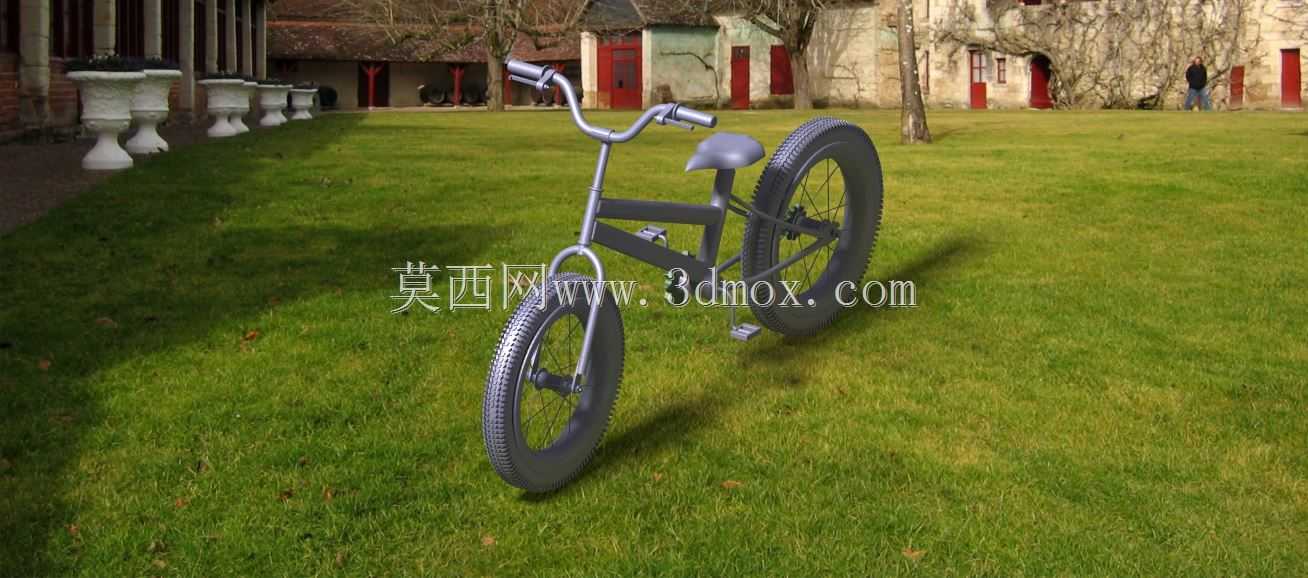

儿童代步脚踏自行车结构三维设计

　　这款儿童脚踏自行车的三维结构设计，核心围绕低龄儿童骑行的安全边界与使用场景展开，在建模阶段就充分考虑了不同使用场景下的结构适配性。日常使用场景覆盖小区硬质铺装路面、公园草坪缓坡、社区健身区平整地砖区域，针对儿童骑行时动作控制精度不足的特点，整车结构做了多处针对性优化。从实际用途来看，该产品主要服务于3-6岁低龄儿童的户外骑行玩乐、基础骑行技能练习，同时兼顾短距离代步需求，比如家长带孩子在社区周边活动时的短途移动，相比成人自行车缩小了整体尺寸，适配儿童的肢体活动范围。功能特性上，整车采用单速传动结构，没有复杂的变速组件，避免儿童操作不当出现卡链、掉链的问题，车把转向角度做了物理限位，最大转向角度控制在45度以内，

　　防止儿童急转方向导致侧翻；车座采用软质包覆结构，高度预留了100mm的调节区间，可以适配不同身高儿童的使用需求，随着孩子身高增长调整座高，延长产品的使用周期；车轮采用宽幅充气胎结构，胎面做了浅纹路防滑设计，在草坪、湿滑地砖路面都能提供足够的抓地力，同时宽胎结构可以缓冲路面颠簸，降低骑行时的震动传递到儿童身体的幅度。设计思路上，建模阶段先确定了整车的核心安装边界，轮距设定为650mm，整车长度控制在900mm以内，车把最大宽度为420mm，这个尺寸既可以保证儿童骑行时手臂自然舒展，也能让车辆顺利通过小区常见的无障碍通道、单元门门禁等狭窄区域，不会出现卡滞问题；车架采用一体化弯管结构，没有突出的尖锐棱角，

　　所有管材衔接处都做了圆角过渡处理，避免儿童磕碰受伤；脚踏位置相对中轴做了下沉设计，降低儿童踩踏时的腿部抬起高度，符合低龄儿童的肢体发力习惯，长时间骑行也不容易产生疲劳感。结构细节上，前后轮的安装同轴度在建模时就做了公差约束，保证车轮转动时不会出现偏摆，刹车组件采用钳式抱刹结构，制动力度做了适配调整，不会因为制动力过大导致车轮抱死摔车，也不会因为制动力不足无法及时停下；车架管材的壁厚设定为1.8mm，在保证结构强度可以承受50kg以内载荷的同时，尽可能降低整车自重，方便家长搬运挪动。在实际结构匹配中，还考虑了儿童骑行时的重心分布，整车重心高度控制在300mm以内，即使儿童身体小幅倾斜也不容易出现侧翻，车把两端加装了软质防护套，

　　即使孩子摔倒也能缓冲手部受到的冲击力；传动链条外侧加装了全封闭护罩，完全避免儿童裤脚、鞋带卷入链条的安全隐患。建模过程中对所有活动部件做了运动仿真验证，包括车把转向、车轮转动、脚踏传动、刹车动作，确认所有部件在运动过程中不会出现干涉，各部件的安装预留间隙符合装配工艺要求，不需要后期做额外的结构调整就可以直接对接生产环节的工装夹具。针对户外使用的场景，整车所有外露金属部件都预留了表面处理的厚度空间，可以做喷塑、烤漆处理，提升防锈耐候性能，即使长期在户外放置也不容易出现锈蚀掉漆的问题；车座、车把套等橡塑部件的安装卡槽做了防松设计，长期使用也不会出现松脱移位的情况。
