紧凑型手持类器械结构设计方案

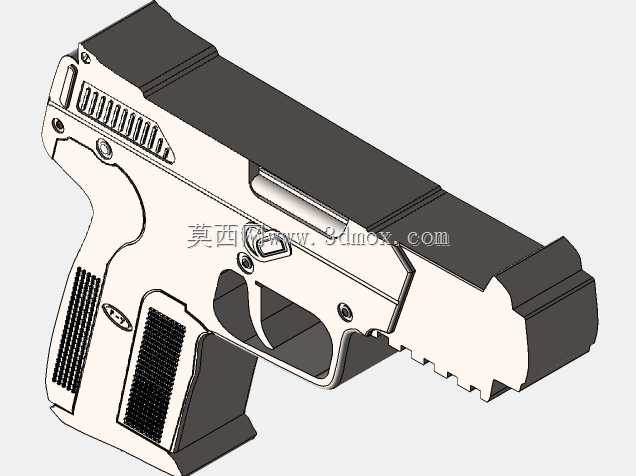

该手持类器械的结构设计优先适配单手握持操作场景，整体轮廓贴合成年男性手掌自然握持的曲面弧度，握把区域的防滑纹理采用等距阵列的矩形凹槽设计，凹槽深度控制在0.8mm，既保证握持摩擦力不会因手汗出现打滑，又不会因纹理过深硌伤手掌皮肤。整体布局采用上下分体式装配逻辑，上半部分为核心功能容纳腔，下半部分为握持与供能结构安装位，两部分通过3颗内六角圆柱头螺钉完成锁紧，螺钉沉头深度与零件表面齐平，避免突出结构勾挂衣物或操作时划伤手部。扳机护圈采用一体化延伸设计，护圈内侧预留足够的手指活动空间，适配戴薄手套操作的使用需求，扳机行程控制在5mm范围内，触发反馈的阻力曲线经过调校，初始段阻力较小便于预压，触发临界点阻力突增避免误触。前端下方设置的皮卡汀尼导轨段采用标准槽距设计，可兼容战术附件的快速安装，导轨与主体结构为一体化加工成型，无需额外拼接附件保证安装精度。握把内部预留的空腔可容纳供弹或供能模块，空腔侧壁设置有定位凸台，保证模块安装后无晃动间隙，更换操作仅需按压握把底部的解锁卡扣即可完成，全程无需额外工具。整体外形的棱角处均做了R1.5的圆角过渡，既减少加工时的应力集中问题，也避免尖锐棱角带来的安全隐患。设计过程中优先控制整体宽度，最宽处不超过35mm，可轻松放入常规衣物口袋携带，整体重量通过壁厚优化控制在合理区间，壁厚均匀保持在2mm，既保证结构强度满足使用要求，又不会因过重导致长时间握持疲劳。各运动部件之间的配合间隙控制在0.1mm，既保证动作顺畅无卡滞，又不会因间隙过大出现晃动影响精度，外露的功能按键均做了防误触凹陷设计，按键表面低于周围零件表面0.5mm，避免日常携带时被挤压误触发。
