自行车挂载式钢丝拉拔工装结构设计

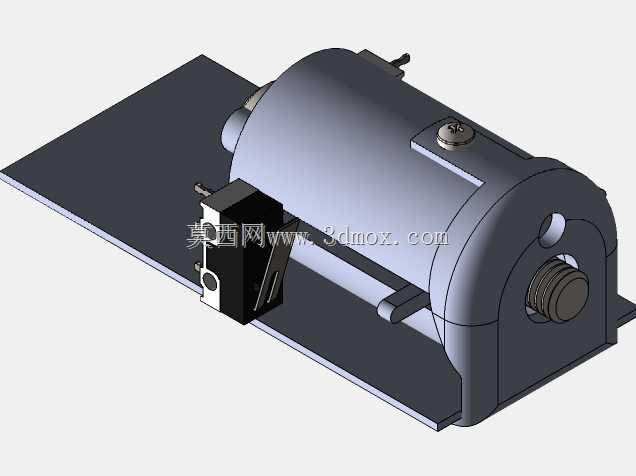

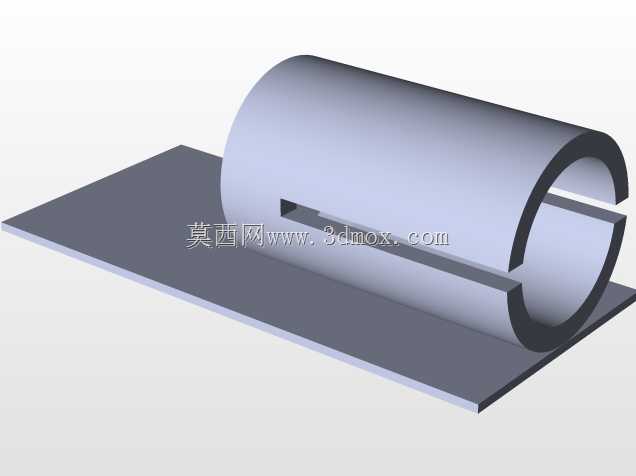

　　这款钢丝拉拔装置最初的设计出发点，是为了解决自行车骑行场景下齿轮线的规整与拉紧需求，实际结构可拓展至多类需要细金属线材拉拽、张紧固定的作业场景。从结构布局来看，装置采用卧式滚筒作为核心收线载体，滚筒主体为圆柱回转结构，端面预留螺纹输出轴，可外接摇柄或者连接低速驱动单元实现转动收线，滚筒侧面设置锁紧顶丝结构，可在拉拔到位后锁止滚筒位置，避免线材回松。滚筒下方设置一体化安装底板，底板为平板式结构，预留多个安装孔位，既可以通过抱箍、扎带固定在自行车车架的横梁或者后货架位置，也可以通过螺栓固定在工作台面作为固定式拉线工装使用，安装边界灵活，不需要额外定制复杂的连接支架。装置侧方设置的导向夹紧模块，是保证拉拔过程中线材不偏移的关键结构，

　　模块上开设V型导向槽，适配直径0.3mm到2mm的钢丝、钢丝绳以及硬质拉线，槽侧设置可调式压紧块，通过侧面的紧固螺钉调整压紧力，既可以避免拉拔过程中线材打滑，也不会因为压力过大夹伤线材表面镀层。传动部分采用内置齿轮减速结构，滚筒转动的扭矩经过齿轮组放大后，拉拔力可满足自行车变速线、刹车线的拉紧安装需求，也可适配小型设备上的细钢丝牵引、张紧作业，手动操作时不需要施加过大的摇动力即可达到足够的张紧力。在实际使用场景中，除了自行车维修、改装时的拉线拉紧作业，该装置也可用于电子设备布线时的细钢丝牵引、小型工艺品制作时的金属线拉直固定、工具箱内的线材收纳规整等场景，结构紧凑不占空间，整体长度控制在180mm以内，宽度不超过100mm，

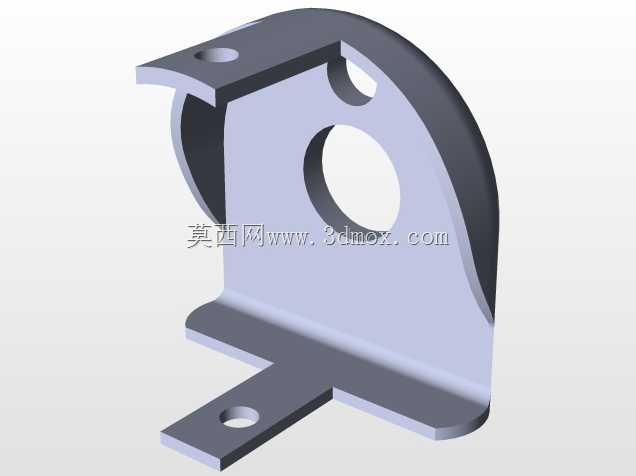

　　高度低于80mm，放在常规工具箱的隔层内即可携带，不会占用过多储物空间。设计过程中充分考虑了户外使用的便利性，所有外露结构件均采用圆角过渡，没有尖锐的凸起棱角，避免携带或者操作时划伤手部，滚筒与安装底板之间的支撑座采用一体化结构，减少了零散零件的数量，降低了户外使用时零件脱落丢失的风险。导向模块与底板之间采用滑槽式连接，可根据不同的拉拔作业需求调整导向位置，适配不同长度的线材拉拔作业，当需要进行短距离高精度拉线时，可将导向模块靠近滚筒位置，提升拉线的稳定性；当需要长距离收线时，可将导向模块调整至底板端部位置，避免线材与滚筒边缘发生摩擦磨损。锁紧结构采用径向顶丝设计，相比传统的棘轮锁止结构，零件数量更少，可靠性更高，

　　在户外颠簸的使用环境下不会出现锁止失效的问题，顶丝端部采用铜质垫块，接触滚筒表面时不会损伤滚筒的外壁，长期使用也不会因为顶丝挤压出现凹坑影响转动顺畅度。整个装置的结构没有复杂的曲面特征，所有零件均可采用常规的机加工方式制作，不需要开模或者特殊加工工艺，有加工条件的使用者可自行根据实际需求调整尺寸，适配不同直径的线材拉拔需求，比如更换更大直径的滚筒即可提升单圈的收线长度，调整导向槽的尺寸即可适配更粗的钢丝绳拉拔作业。在自行车挂载使用时，安装底板可贴合车架的圆管曲面做轻微的适配调整，不需要对车架进行打孔或者改装，通过橡胶垫与扎带固定即可保证足够的连接强度，骑行过程中不会出现松动移位的问题，需要进行拉线调整或者更换时，可随时操作装置进行拉线张紧，不需要额外携带大量的维修工具。作为工具箱内的常备工装，该装置可替代传统的手钳拉线方式，避免拉线过程中因为夹持力不均匀导致的线材变形、镀层脱落问题，拉拔过程中线材受力均匀，张紧力可控，可大幅提升拉线作业的效率与安装质量，尤其是在多根拉线需要同步张紧的场景下，可通过滚筒的转动圈数精准控制张紧量，保证每根拉线的张紧力一致。
