数显外径千分尺高精度测量工具结构

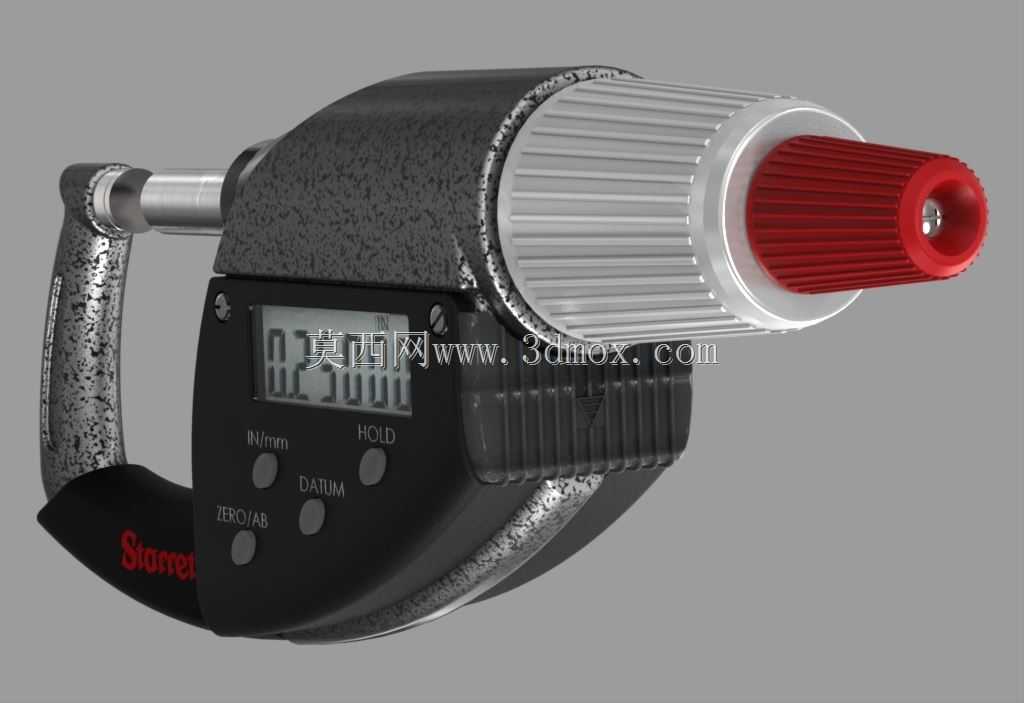

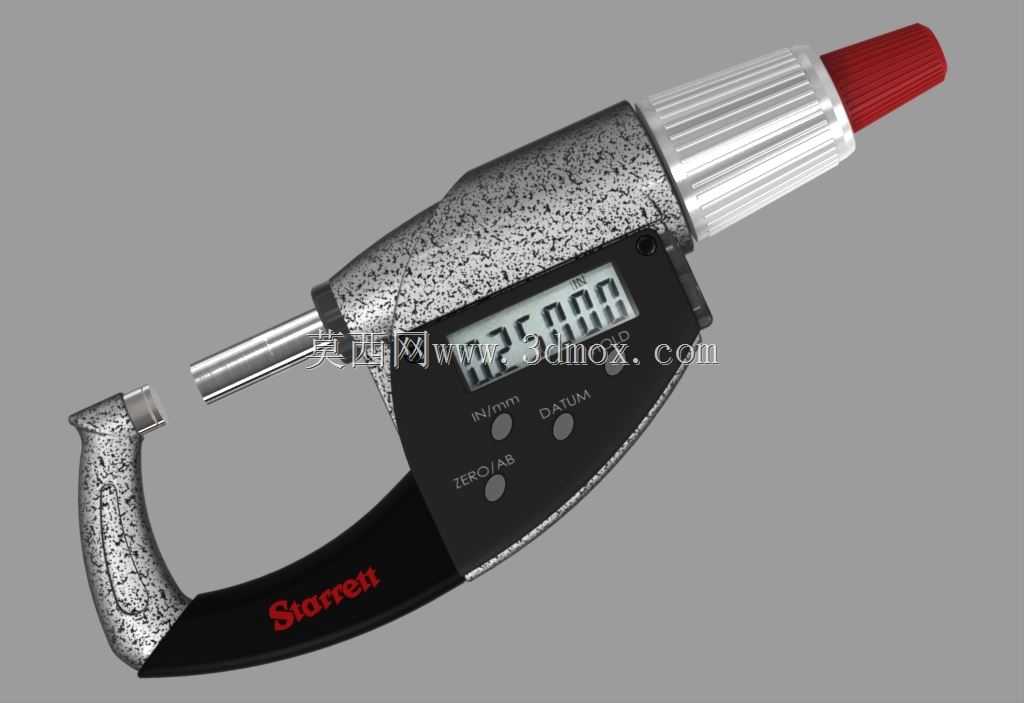

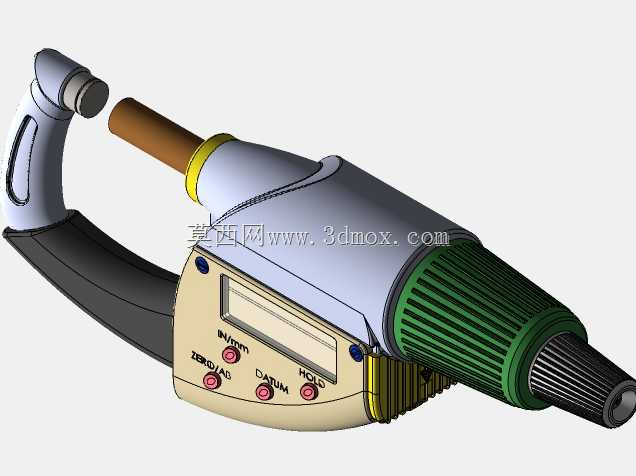

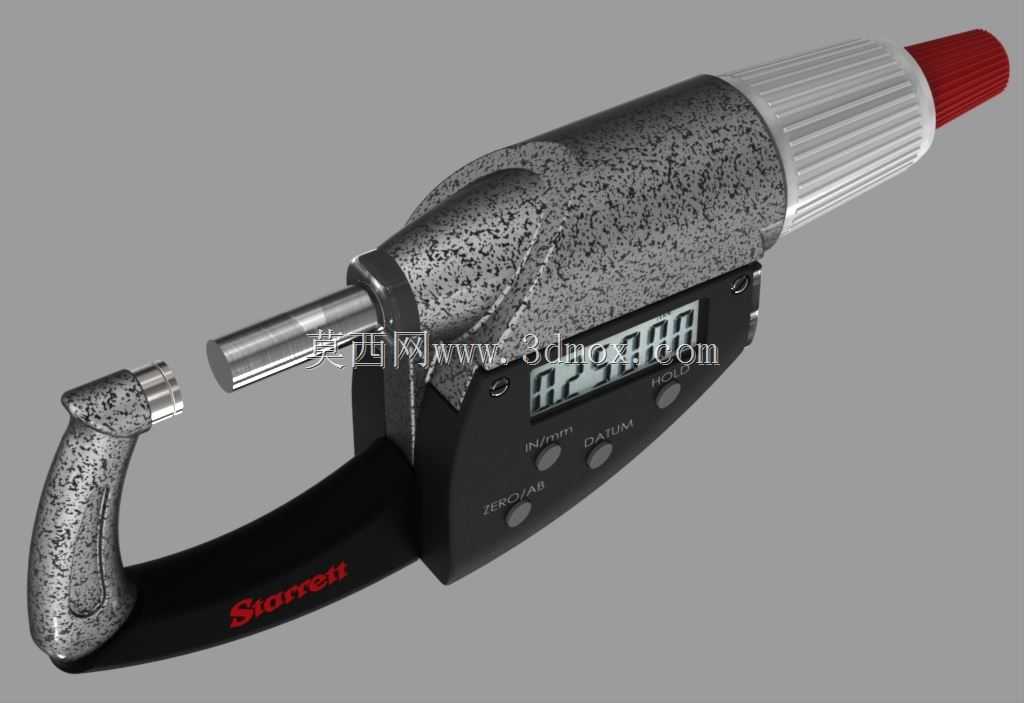

在机械加工现场的工序间检测环节，这款数显千分尺是一线质检与操作工人手边的核心计量器具，主要用于轴类零件外径、薄片类零件厚度、小尺寸形位公差的高精度检测，测量精度可达微米级，能满足IT5及以上精度等级零件的尺寸核验需求。不同于传统机械式千分尺依赖刻度线人工读数的模式，这款数显结构自带液晶显示模块，可直接输出测量数值，同时设置了公英制切换、测量值锁定、零点校准功能按键，能有效降低长时间读数带来的视觉疲劳，减少人工读数产生的人为误差，在批量零件抽检、精密零件终检场景下，检测效率相比传统机械式千分尺提升40%以上。从结构设计逻辑来看，这款千分尺采用了弓型架主体结构，架体表面做了麻面防滑处理，握持时贴合手掌虎口弧度，长时间手持测量不易打滑；测微螺杆部分采用精密螺纹传动结构，配合尾部的棘轮测力装置，每次测量时能保持恒定的测量压力，避免因测力过大导致零件变形、或是测力不足造成测量值偏小的问题，测砧与测微螺杆的测量端面采用硬质合金材质，经过精密研磨处理，平面度与平行度公差控制在1微米以内，长期使用不易磨损，能长期保持测量精度稳定。数显模块部分做了嵌入式安装设计，与弓型架主体贴合紧密，防护等级满足车间日常使用的防切削液、防粉尘要求，按键采用凸起式软胶材质，佩戴劳保手套也能顺畅操作。从安装与使用边界来看，这款千分尺的测量范围覆盖常规0-25mm外径检测区间，弓架深度满足常规小型轴类、盘类零件的测量空间需求，不需要额外的安装固定支座，可直接手持操作，也可配合千分尺座固定后用于批量零件的快速检测；整体结构的重心偏向握持侧，手持测量时不会出现前端下坠的情况，单手握持即可完成测微螺杆进给、数值锁定、数据读取的全流程操作。在实际使用场景中，这类千分尺不仅用于机加工环节的尺寸检测，也可用于工装夹具调整时的间隙测量、模具装配时的配合尺寸核验，数显模块的数值保持功能可以在测量空间狭窄、无法直接观察显示屏的位置完成测量后，取出千分尺再读取数值，适配更多复杂结构的内部尺寸检测需求。结构设计上充分考虑了车间使用的实际工况，所有外露金属部件都做了防锈处理，日常使用中接触切削液、手上的汗液也不会轻易出现锈蚀，延长了量具的使用寿命；测微螺杆的进给阻尼经过调校，转动棘轮时进给顺滑，没有卡顿或空程问题，每转动一格的进给量严格对应标准螺距的进给尺寸，保证测量值的线性精度稳定可靠。
