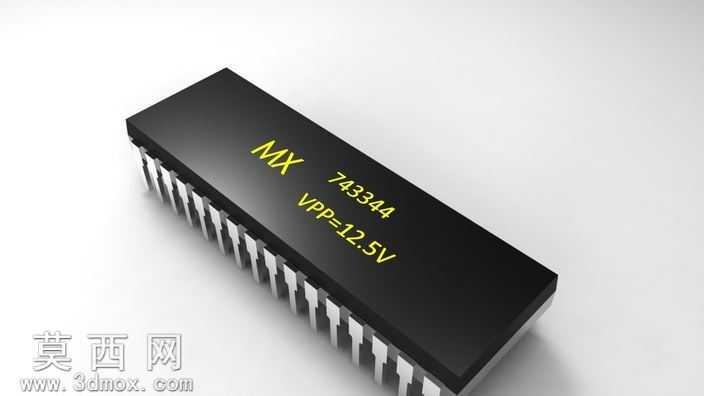

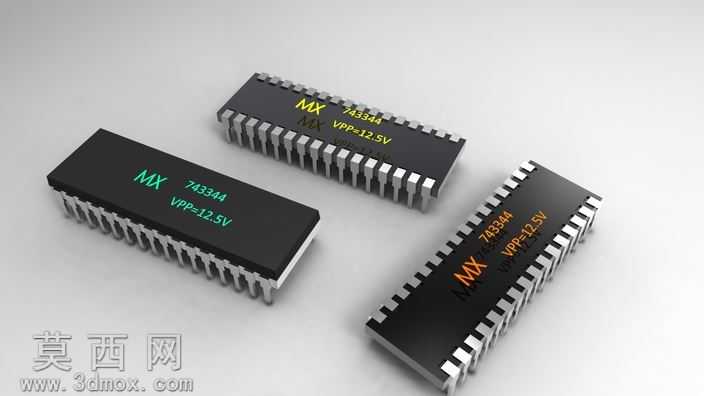

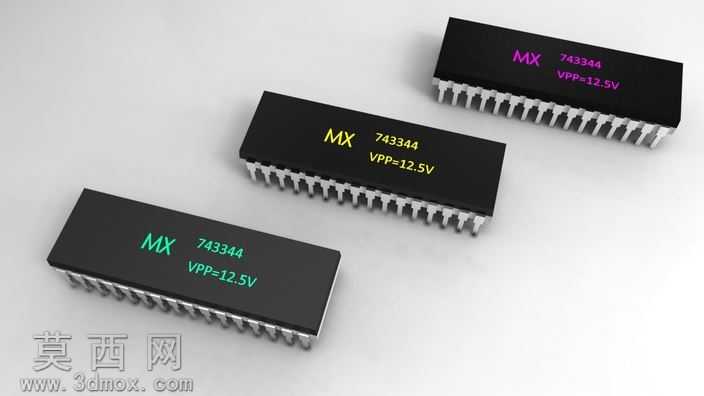

本作品为直插式双列直插封装IC芯片的三维建模成果,建模过程依托三维设计软件完成,首先从实物测绘与封装标准参数入手,确定芯片主体的长宽高比例、引脚间距、引脚数量与排布规则,严格遵循DIP封装的通用工业尺寸规范,保证模型结构与真实量产芯片的一致性。建模阶段采用实体建模与特征阵列结合的方式,先构建黑色塑封主体的基础长方体,对主体边缘做微小的倒角处理,还原真实塑封外壳的注塑工艺圆角,避免生硬直角带来的失真感;随后构建单侧引脚的基础特征,引脚部分区分与塑封体连接的内嵌段、外露的弯折段以及底部焊接段,对引脚的弯折弧度做精准控制,还原真实直插引脚的冲压成型形态,完成单侧引脚建模后通过线性阵列功能快速生成双侧对称排布的全部引脚,保证每根引脚的间距、角度、尺寸完全统一,避免手动逐个建模带来的尺寸误差。材质与渲染阶段,针对芯片不同部件的物理特性调配对应材质:塑封主体采用哑光黑色硬质塑料材质,添加细微的磨砂颗粒质感,还原环氧塑封料的表面触感,同时在塑封表面制作丝印标识层,模拟真实芯片表面的激光印字效果,标识的字体、字号、排布位置参考常见商用IC的丝印规范,保证视觉真实度;引脚部分采用镀锡金属材质,调整金属反射参数与粗糙度,还原金属引脚略带哑光的银白色金属光泽,同时在引脚边缘添加极细微的使用磨损质感,避免过于光亮的塑料感。场景渲染采用柔和的影棚布光方案,主光源从侧上方打光,勾勒出芯片的主体轮廓与引脚的金属层次,辅助光补充暗部细节,避免塑封主体暗部死黑,背景采用浅灰色渐变背景,突出芯片主体的结构细节,同时添加柔和的地面投影,增强模型的空间立体感。整个建模过程兼顾结构准确性与视觉真实感,既还原了直插IC的外观形态与结构特征,也通过材质与渲染参数的调整,让模型达到可用于电子装配演示、教学素材展示、产品场景搭建的使用标准,模型的各部件均做了独立分组,可支持后续的装配动画制作、结构拆解演示等拓展使用需求。
- 全部评论(0)
- 模板大小 748.63 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用机械零部件
